Показать всё Скрыть всё

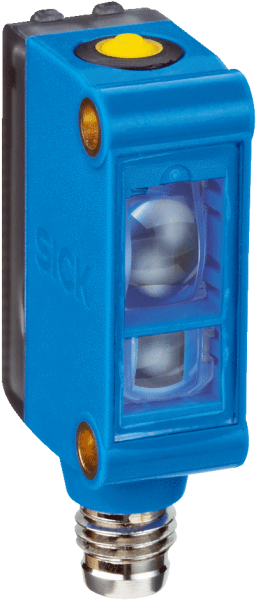

• Характеристики

  Размеры (Ш x В x Г)	12 mm x 31,5 mm x 21 mm
  Дистанция обнаружения	12,5 mm
  Допуск области сканирования	± 3 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 1)
  Длина волны	470 nm, 525 nm, 625 nm
  Размер светового пятна	1,5 mm x 6,5 mm
  Положение светового пятна	Продольно 2)
  Максимальной скорости движения полотна	1 m/s 3)
  Настройка	Кнопка настройки
  Метод настройки	2-точечная настройка статическая/динамическая + близость метки
  Функция выходного сигнала	СВЕТЛО/ТЕМНО

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Относительно длинной стороны устройства.
  • 3) При размере меток 4 мм.

• Механика/электроника

  Напряжение питания	12 V DC ... 24 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 50 mA 3)
  Частота переключения	15 kHz 4)
  Оценка	32 µs 5)
  Неустойчивость	15 µs
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
  Тип переключения	СВЕТЛО/ТЕМНО
  Выходной ток Iмакс.	50 mA 6)
  Вход, статическое обучение (ET)	PNP: Teach: U = 10,8 V ... < UV Работа: U < 2 В или открыто
  Время накопления (ET)	28 мс, энергонезависимое сохранение
  Тип подключения	Разъем M8, 4-конт.
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	20 g
  Материал корпуса	ABS

  • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При напряжении питания > 24 В, Imax = 30 мA. Imax — суммарный ток всех Qn.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–20 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E348498 & NRKH7.E348498

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных А	Бит 0 = дискретный сигнал QL1 Бит 1 ... 3 = излучаемый цвет Бит 3 ... 12 = измеряемое значение RGB Бит 13 … 15 = пустой
  Структура технологических данных В	Бит 0 = дискретный сигнал QL1 Бит 1 ... 10 = измеряемое значение излучаемого цвета Бит 2 = сигнал тревоги качества процесса
  Структура технологических данных С	Бит 0 = дискретный сигнал QL1 Бит 1 = сигнал тревоги качества процесса Бит 2 = требуется Teach Бит 3 = проводится Teach Бит 4 ... 15 = пустой

Показать всё Скрыть всё

Технические чертежи

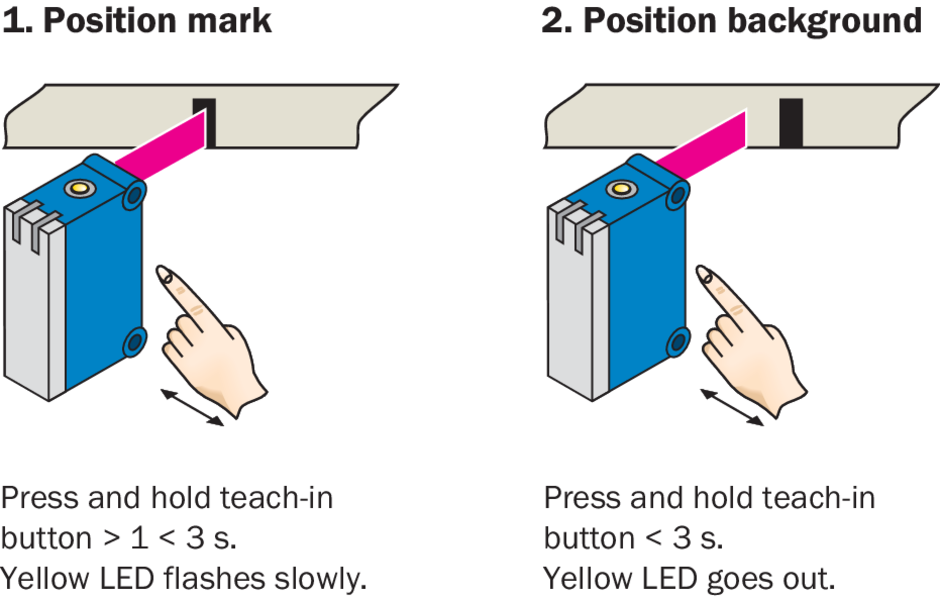

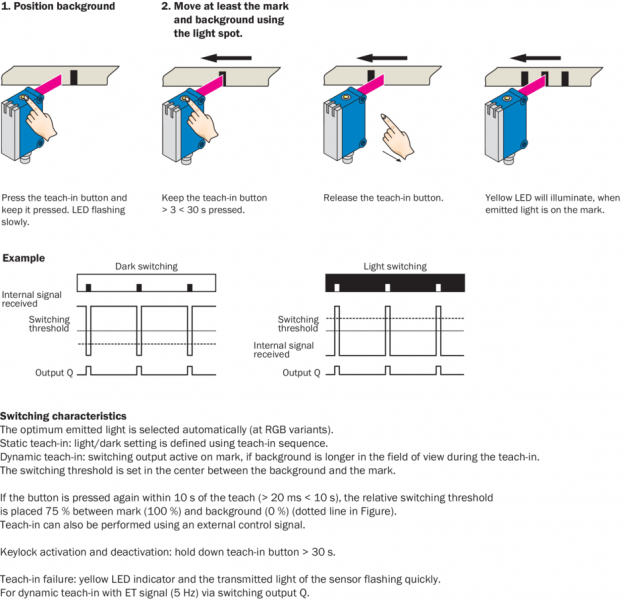

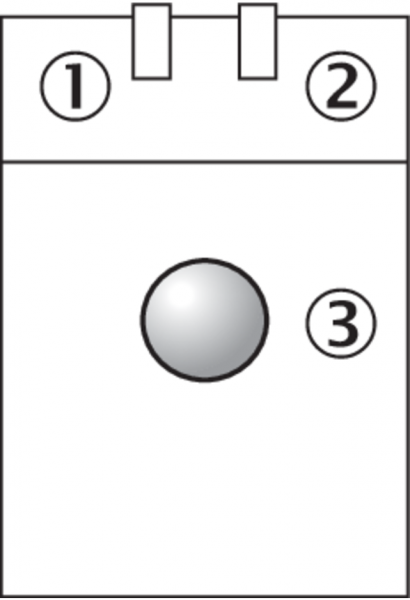

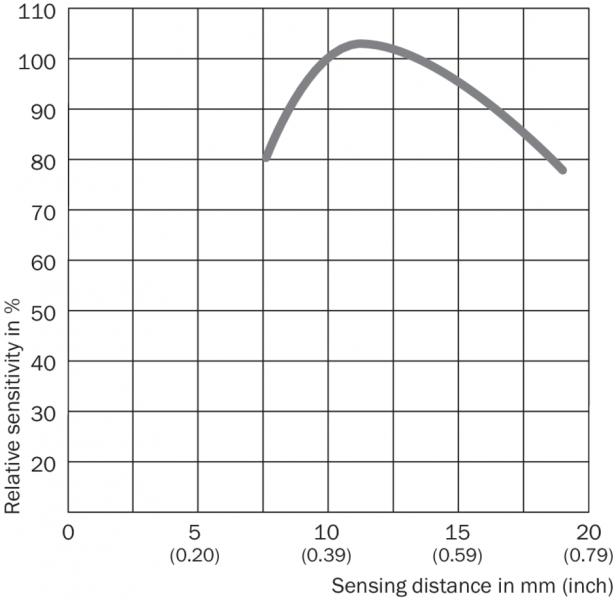

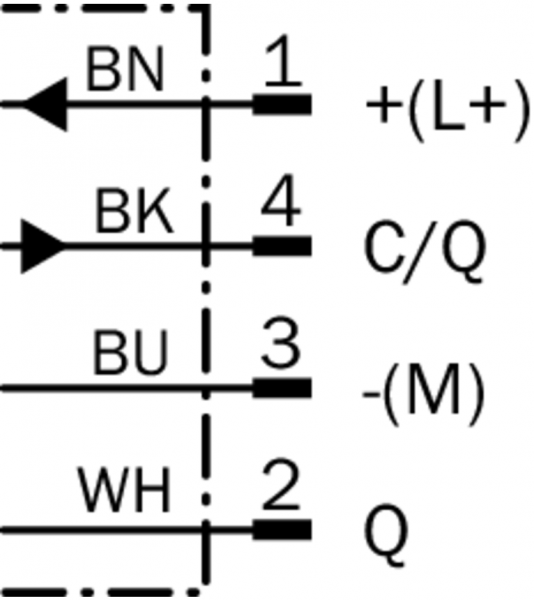

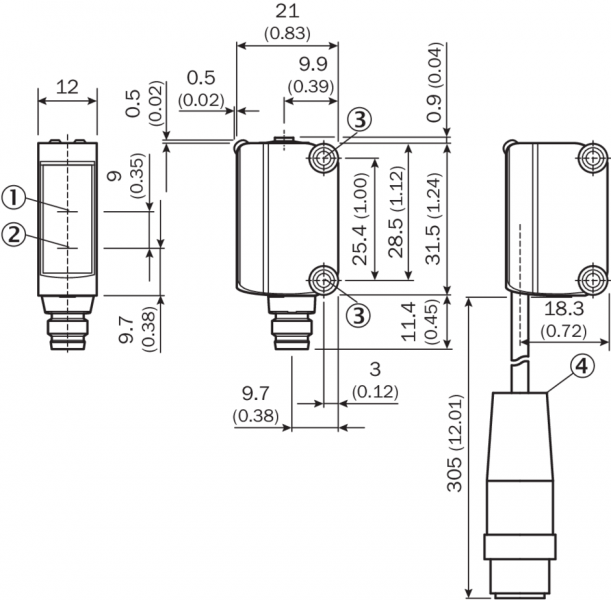

Габаритный чертеж KTM Prime Варианты настройки KTM Prime Схема соединений cd-321 настройка порога срабатывания (статическая) настройка порога срабатывания (динамическая) Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
