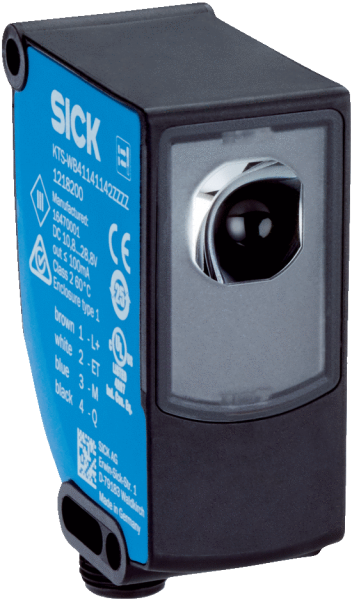

• Характеристики

  Размеры (Ш x В x Г)	26 mm x 62 mm x 47,5 mm
  Дистанция обнаружения	13 mm
  Допуск области сканирования	± 3 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 1)
  Длина волны	470 nm, 525 nm, 625 nm
  Источник света	Длинная сторона устройства
  Размер светового пятна	1,2 mm x 3,9 mm
  Положение светового пятна	Продольно 2)
  Метод настройки	2-точечная настройка Динамическое обучение
  Функция выходного сигнала	СВЕТЛО/ТЕМНО
  Состояние при поставке	2-точечная настройка
  Отсутствует

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Относительно длинной стороны устройства.

• Механика/электроника

  Напряжение питания	10,8 V DC ... 28,8 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 100 mA 3)
  Частота переключения	25 kHz 4)
  Оценка	20 µs 5)
  Неустойчивость	10 µs
  Переключающий выход	PUSH/PULL
  Дискретный выход (напряжение)	Push/Pull: HIGH = UV - 3 В / LOW ≤ 3 В
  Выходной ток Iмакс.	100 mA
  Вход, настройка (ET)	Настройка: U = 10 В ... < UV: Run: U < 2 V
  Время накопления (ET)	35 мс, энергонезависимое сохранение
  Тип подключения	Разъем M12, 4-конт.
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	68 g
  Материал корпуса	VISTAL®

  • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068-2-27 (30 г/11 мс)
  № файла UL	E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

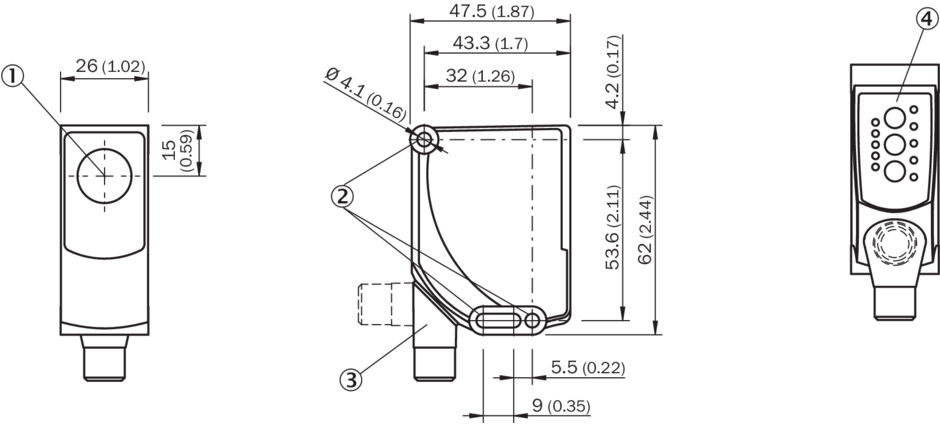

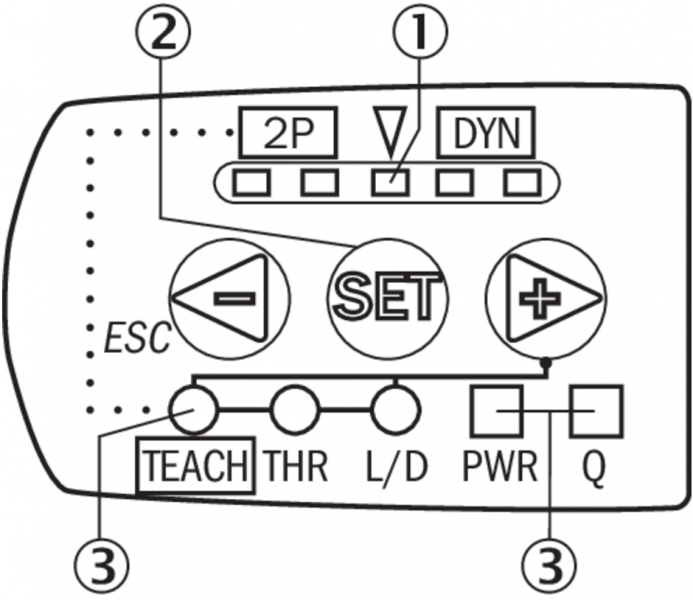

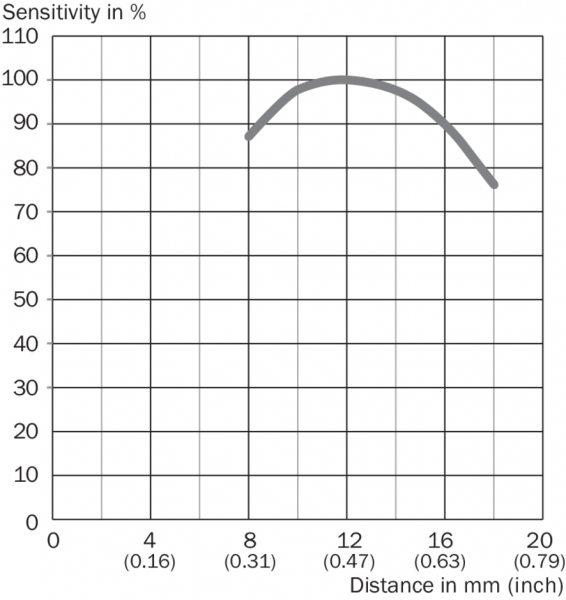

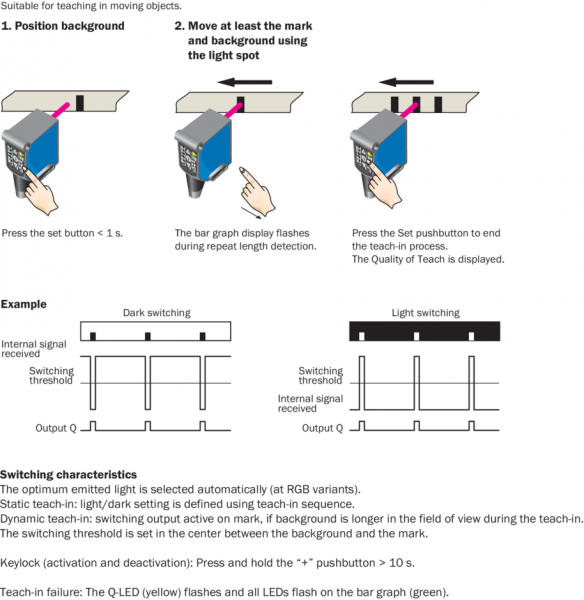

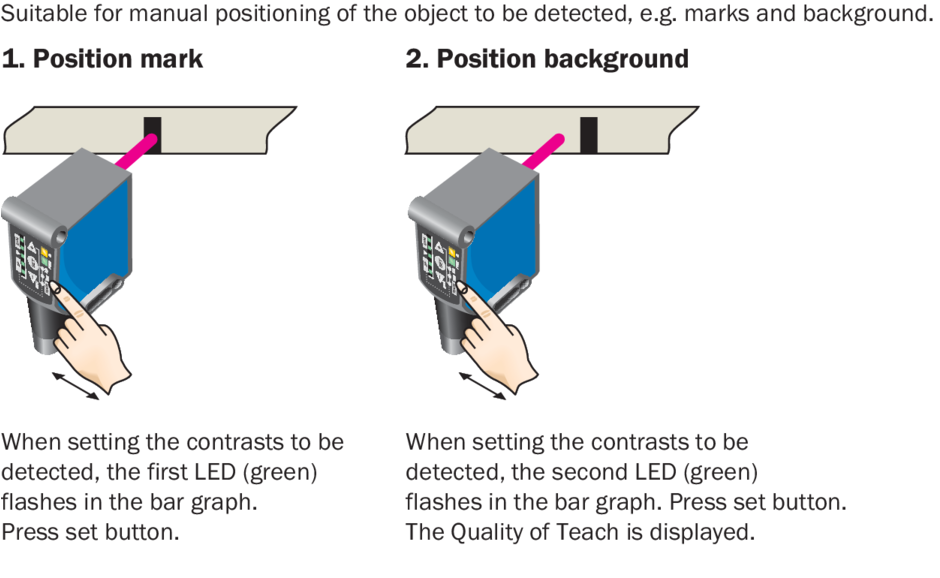

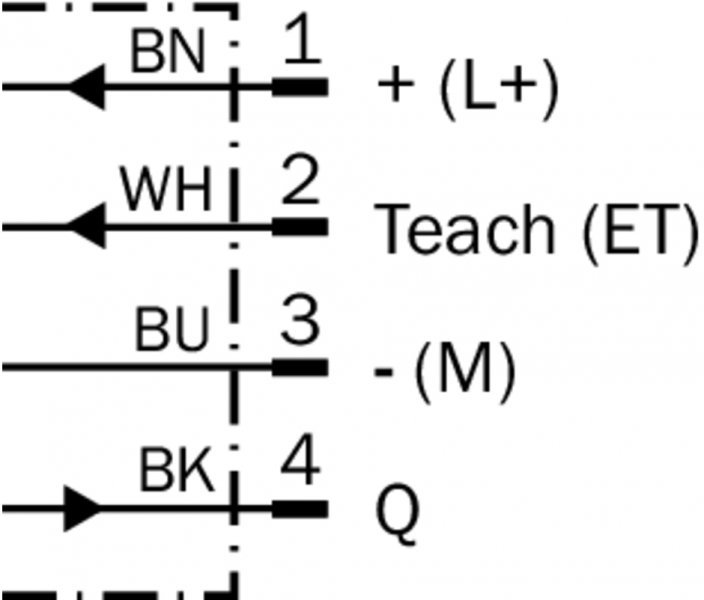

Габаритный чертеж KTS Core Варианты настройки KTS Core Схема соединений cd-380 KTS Core - установка порога переключения (динамическое обучение) KTS Core - установка порога переключения (2-точечное обучение) Характеристика KTS Core Вид: Галерея Список Показать всё Скрыть всё
