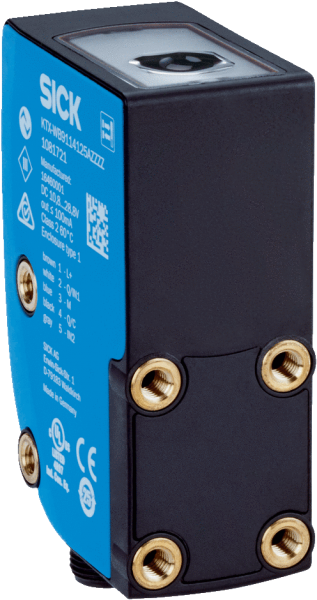

• Характеристики

  Размеры (Ш x В x Г)	30 mm x 53 mm x 78,5 mm
  Дистанция обнаружения	25 mm
  Допуск области сканирования	± 6 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 1)
  Длина волны	470 nm, 525 nm, 625 nm
  Источник света	Короткая сторона устройства
  Размер светового пятна	5,3 mm x 1,2 mm
  Положение светового пятна	Поперек 2)
  Метод настройки	1-точечное обучение, 2-точечное обучение, динамическое обучение, авторежим
  Функция выходного сигнала	СВЕТЛО/ТЕМНО
  Время задержки	Регулируется
  Состояние при поставке	2-точечная настройка
  Отсутствует

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Относительно длинной стороны устройства.

• Механика/электроника

  Напряжение питания	10,8 V DC ... 28,8 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 100 mA 3)
  Частота переключения	50 kHz 4)
  Оценка	10 µs 5)
  Неустойчивость	5 µs
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UV - 3 В / LOW = 0 В
  Выходной ток Iмакс.	100 mA 6)
  Вход, вход гашения (AT)	Погашено: U = 10 В ... < Uv: со свободным ходом: U < 2 В
  Вход, точно/грубо (F/C)	Грубо: U = 10 В ... < Uv: точно: U < 2 В
  Вход, светло/темно (L/D)	Светло: U = 10 В ... < Uv: темно: U = < 2 В
  Время накопления (ET)	25 мс, энергонезависимое сохранение
  Тип подключения	Разъем M12, 4-конт.
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	94 g
  Материал корпуса	VISTAL®

  • 1) Предельные значения: пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Суммарный ток всех выходов.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068-2-27 (30 г/11 мс)
  № файла UL	E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

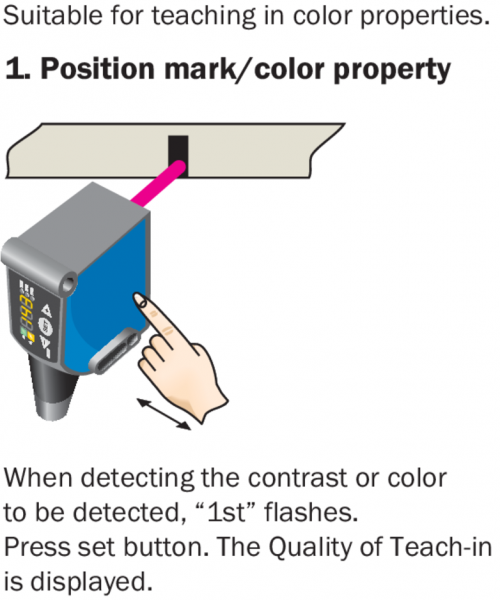

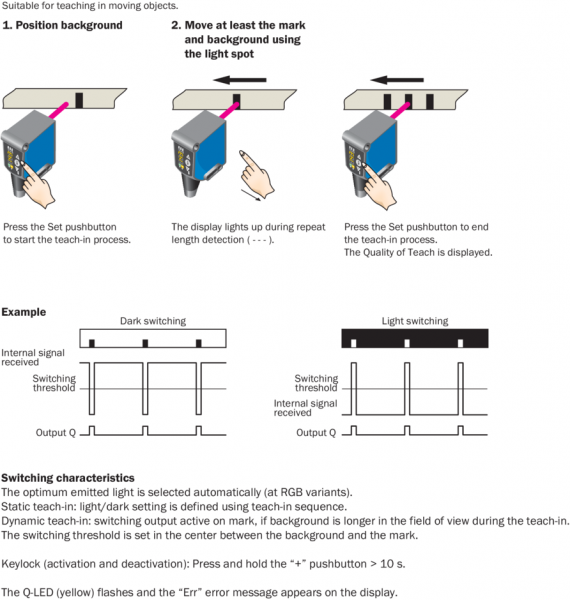

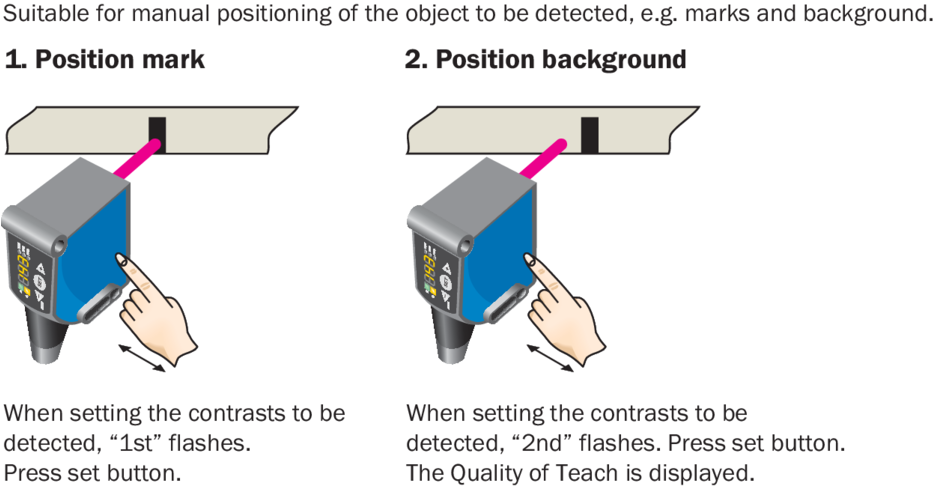

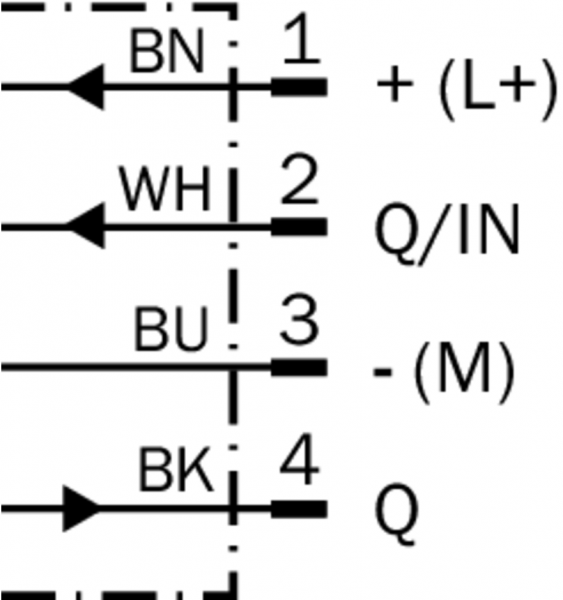

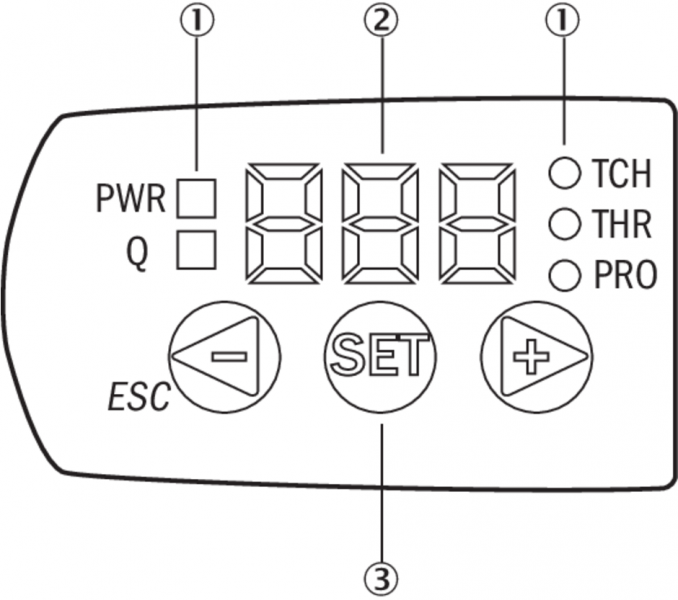

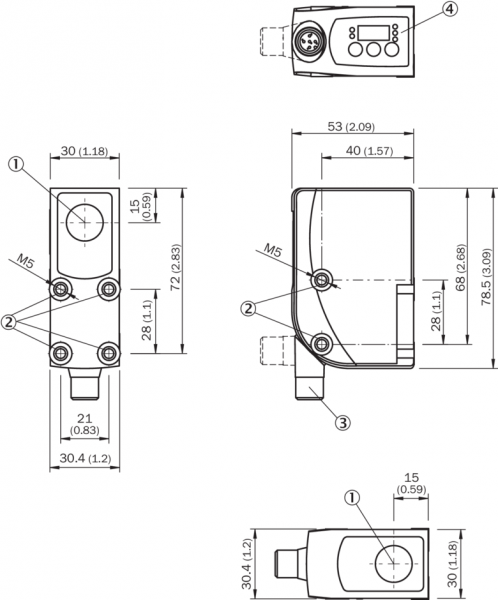

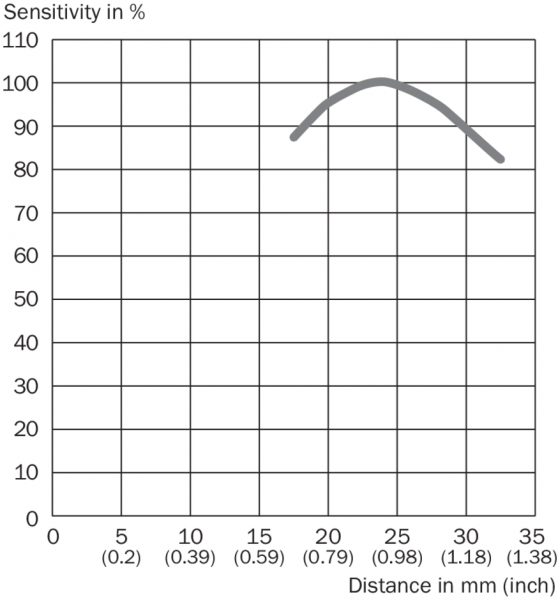

Габаритный чертеж KTX Prime Варианты настройки KTS/KTX Prime Схема соединений cd-381 KTS/KTX Prime - установка порога переключения (динамическое обучение) KTS/KTX Prime - установка порога переключения (2-точечное обучение) KTS/KTX Prime - установка порога переключения (цветовой режим) Характеристика Область сканирования 25 мм, положение светового пятна поперечно/продольно Вид: Галерея Список Показать всё Скрыть всё
