Показать всё Скрыть всё
- Характеристики
| Среда | Сыпучие материалы |
| Способ измерения | Предельное значение |
| Длина зонда | 220 mm |
| Рабочее давление | –1 bar ... 25 bar |
| Рабочая температура | –50 °C ... +150 °C |
| Плотность загружаемого материала | ≥ 0,008 |
| Размер частиц | < 10 mm |
- Производительность
| Точность измерительного элемента | ± 10 mm |
| Воспроизводимость | ≤ 5 mm |
| Оценка | 500 мс при покрытии / 1000 мс при освобождении |
- Электрика
| Потребление тока | < 4,2 mA |
| Время инициализации | < 3 s |
| Класс защиты 1 по VDE | ✔ |
| Тип подключения | M20 x 1,5 |
| Выходной сигнал | Бесконтактный выключатель |
| Напряжение питания | Бесконтактный выключатель: 20 V AC/DC ... 253 V DC |
| Гистерезис | 10 mm |
| Выходной ток | < 400 mA |
| Индуктивная нагрузка | ≤ 1 H |
| Емкостная нагрузка | 100 nF |
| Тип защиты | IP66 / IP67 |
- Механика
| Технические подключения | G 1½ A PN 25 |
| Материал корпуса | Пластик |
| Материал датчиков | Нержавеющая сталь 1.4404 |
- Данные окружающей среды
| Диапазон температур при работе | –40 °C ... +80 °C |
| Диапазон температур при хранении | –40 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27273202 |
| ECl@ss 5.1.4 | 27273202 |
| ECl@ss 6.0 | 27273202 |
| ECl@ss 6.2 | 27273202 |
| ECl@ss 7.0 | 27273202 |
| ECl@ss 8.0 | 27273202 |
| ECl@ss 8.1 | 27273202 |
| ECl@ss 9.0 | 27273202 |
| ETIM 5.0 | EC002654 |
| ETIM 6.0 | EC002654 |
| UNSPSC 16.0901 | 41111938 |
Показать всё Скрыть всё Технические чертежи

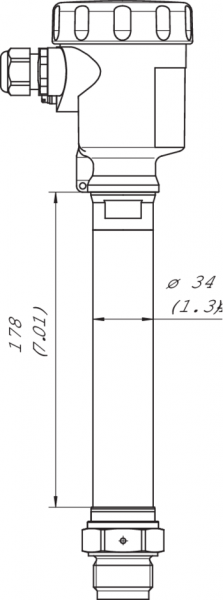

Габаритный чертеж Температурный компенсатор

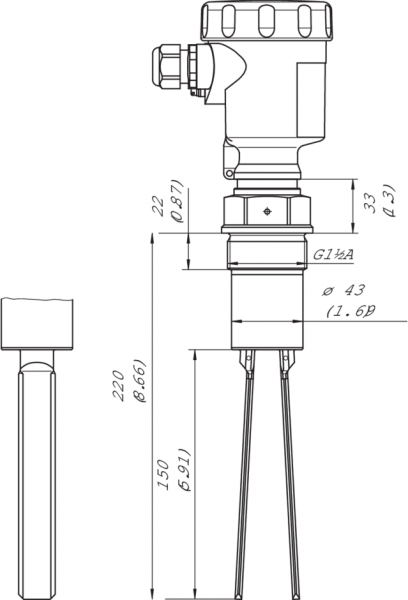

Габаритный чертеж LBV310, исполнение резьбы G 1½ A (DIN ISO 228/1)

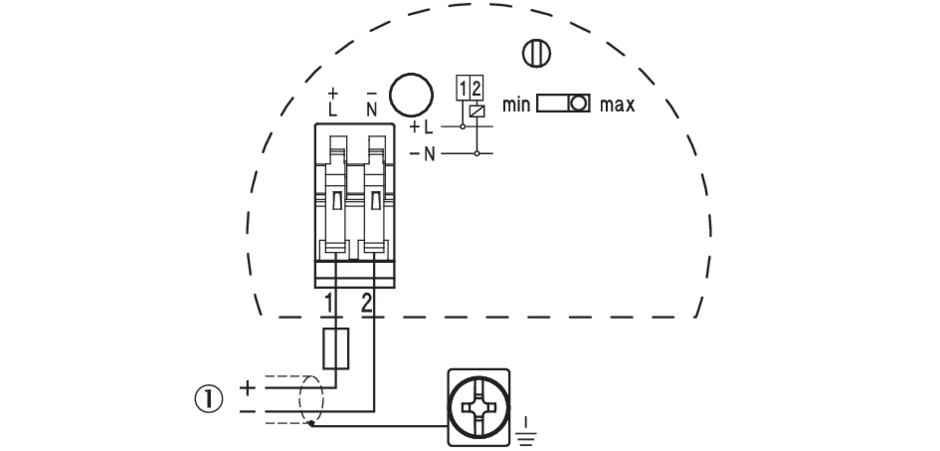

Схема соединений Бесконтактный выключатель, схема подключения

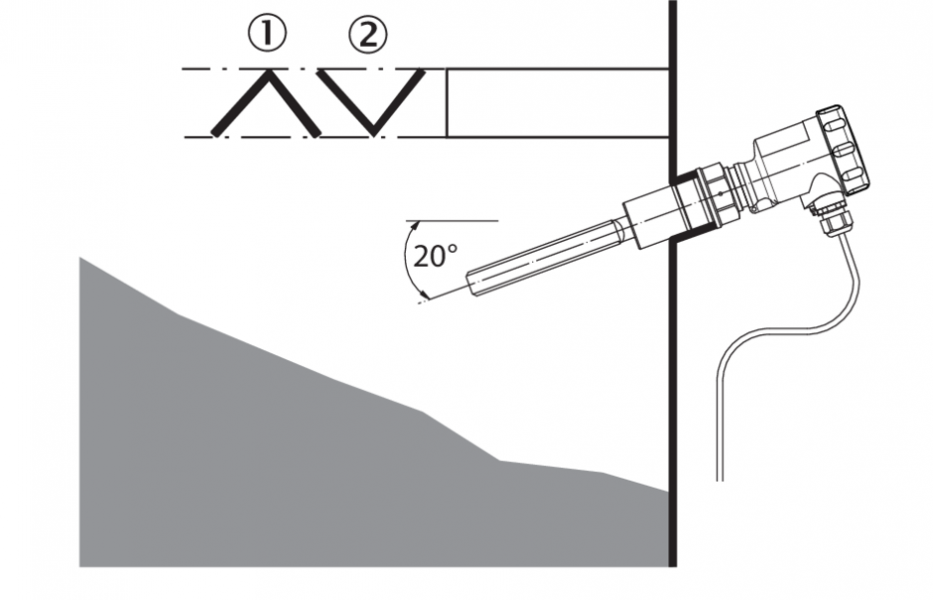

Инструкции по монтажу Горизонтальная установка
