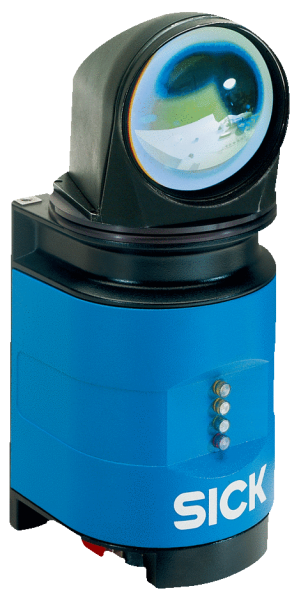

LD-LRS1000

Характеристики

Версия	Long Range
Область применения	Indoor
Источник света	Инфракрасный (905 nm)
Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
Угол раскрытия	360°
Частота сканирования	5 Hz ... 10 Hz
Угловое разрешение	0,0625° 0,125° 0,25° 0,5° 1° 1,5°
Рабочая область	0,5 m ... 250 m
Дальность сканирования при яркости 10 %	80 m

Производительность

Оценка	≥ 100 ms
Распознаваемая форма объекта	Практически любая
Систематическая ошибка	± 38 mm 1)
Статистическая ошибка	± 30 mm 1)
Встроенное приложение	Анализ полей
Количество полей	4 поля
Одновременная обработка случаев	4

Интерфейсы

Последовательный	✔ , RS-422
Скорость передачи данных	4,8 kBaud ... 115,2 kBaud

CAN	✔
Функция	Расширение выходов

Переключающие выходы

4 (цифровые)

Оптическая индикация

4 LED (Индикатор состояния)

Механика/электроника

Электрическое подключение	1 x 6-контактный блок зажимов, 15-контактный разъем D-Sub-HD (0,9 м)
Рабочее напряжение	24 V DC, ± 15 %
Потребляемая мощность	36 W
Корпус	Алюминиевое литье
Цвет корпуса	Светло-голубой (RAL 5012)
Тип защиты	IP65
Класс защиты	III
Вес	4,1 kg
Размеры (Д x Ш x В)	118,5 mm x 120,5 mm x 277 mm

Данные окружающей среды

Диапазон рабочих температур	0 °C ... +50 °C
Температура хранения	–20 °C ... +80 °C
Допустимая относительная влажность воздуха	85 %, без образования конденсата

Общие указания

Указание по применению

Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

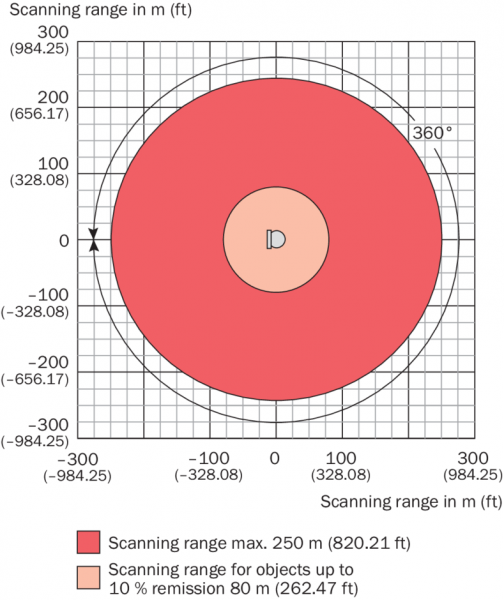

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
