• Характеристики

  Версия	Long Range
  Область применения	Outdoor
  Источник света	Инфракрасный (905 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	360°
  Частота сканирования	5 Hz ... 15 Hz
  Угловое разрешение	0,125°, 0,1875°, 0,25°, 0,375°, 0,5°, 0,75°, 1°, Чересстрочная развертка: 0,0625°
  Обогрев	Да
  Рабочая область	2,5 m ... 250 m
  Дальность сканирования при яркости 10 %	80 m

• Производительность

  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 38 mm 1)
  Статистическая ошибка	30 mm 1)
  Встроенное приложение	Анализ полей
  Количество полей	6 поля
  Одновременная обработка случаев	10

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Скорость передачи данных ≤ 100 Mbit/s
  Последовательный ✔ , RS-422 Скорость передачи данных 19.200 Baud ... 115.200 Baud
  Переключающие выходы	4 (digital)
  Оптическая индикация	0

• Механика/электроника

  Электрическое подключение	1 x 20-контактный штекер Harting
  Рабочее напряжение	24 V DC, ± 15 %
  Потребляемая мощность	36 W, + обогреватель 140 Вт
  Корпус	PUR-IHS (интегральный пенополиуретан)
  Цвет корпуса	Серый (RAL 7032)
  Тип защиты	IP67
  Класс защиты	III
  Вес	9,1 kg
  Размеры (Д x Ш x В)	250 mm x 350 mm x 391,1 mm

• Данные окружающей среды

  Диапазон рабочих температур	–25 °C ... +50 °C
  Температура хранения	–25 °C ... +80 °C

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

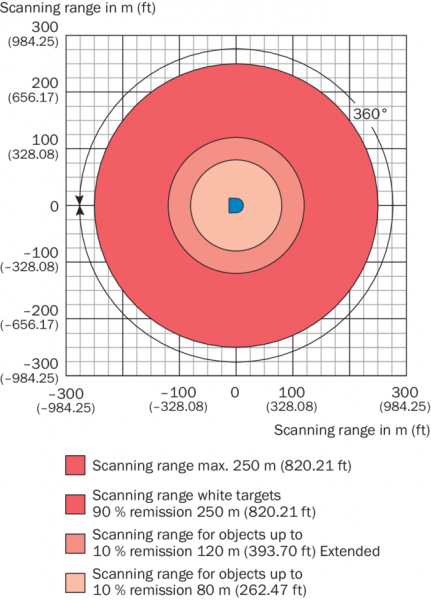

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
