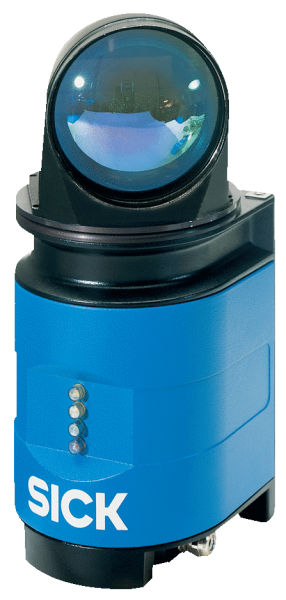

LD-LRS5100

Характеристики

Версия	Long Range
Область применения	Outdoor
Источник света	Инфракрасный (905 nm)
Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
Угол раскрытия	360°
Частота сканирования	5 Hz ... 10 Hz
Угловое разрешение	0,0625° 0,125° 0,25° 0,5° 1° 1,5°
Обогрев	Да
Рабочая область	2,5 m ... 250 m
Дальность сканирования при яркости 10 %	80 m

Производительность

Оценка	≥ 100 ms
Распознаваемая форма объекта	Практически любая
Систематическая ошибка	± 38 mm 1)
Статистическая ошибка	± 30 mm 1)
Встроенное приложение	Анализ полей
Количество полей	4 поля
Одновременная обработка случаев	4

Интерфейсы

Ethernet	✔ , TCP/IP
Скорость передачи данных	≤ 10 Mbit/s

Последовательный	✔ , RS-422
Скорость передачи данных	4,8 kBaud ... 115,2 kBaud

Переключающие выходы

1 (digital)

2 (Реле)

Оптическая индикация

Механика/электроника

Электрическое подключение	1 x 20-контактный штекер Harting
Рабочее напряжение	24 V DC, ± 15 %
Потребляемая мощность	36 W, + обогреватель 140 Вт
Корпус	PUR-IHS (интегральный пенополиуретан)
Цвет корпуса	Серый (RAL 7032)
Тип защиты	IP67
Класс защиты	III
Вес	9,1 kg
Размеры (Д x Ш x В)	250 mm x 350 mm x 391,1 mm

Данные окружающей среды
Диапазон рабочих температур –25 °C ... +50 °C
Температура хранения –25 °C ... +70 °C

Общие указания

Указание по применению

Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

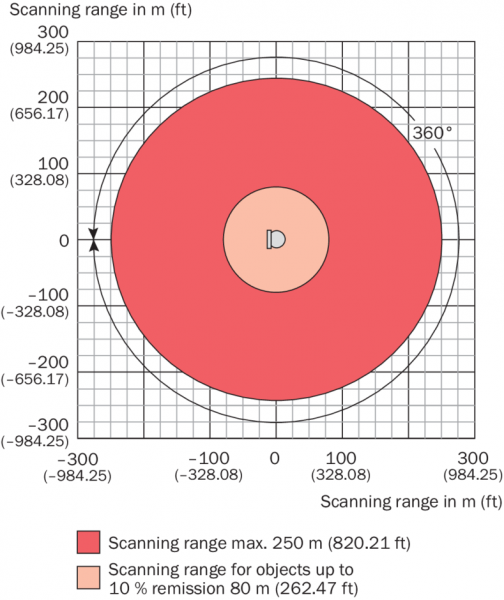

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство LD-LRS

Диапазон рабочих температур	–25 °C ... +50 °C
Температура хранения	–25 °C ... +70 °C
