Показать всё Скрыть всё
- Характеристики
| Версия | Long Range |
| Область применения | Outdoor |
| Класс лазера | 1 (IEC 60825-1:2014, EN 60825-1:2014) |
| Угол раскрытия | 85°, Рабочая зона с 4 плоскостями измерения 25°, расширение рабочей зоны за счет 2 плоскостей измерения до 110° |
| Частота сканирования | 12,5 Hz ... 50 Hz |
| Угловое разрешение | 0,125° 0,25° 0,5° |
| Рабочая область | 0,5 m ... 300 m |
| Дальность сканирования при яркости 10 % | 30 m |
| Количество обрабатываемых эхосигналов | 3 |
- Производительность
| Распознаваемая форма объекта | Практически любая |
| Систематическая ошибка | ± 300 mm 1) |
| Статистическая ошибка | 100 mm 1) |
| Встроенное приложение | Анализ полей |
| Количество полей | 16 поля |
| Одновременная обработка случаев | 16 |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Функция | Интерфейс передачи необработанных данных / настройка параметров | | Скорость передачи данных | 100 Mbit/s |
|
| Последовательный | ✔ , RS-232 | | Функция | Вспомогательный интерфейс | | Скорость передачи данных | 57.600 Baud |
|
| CAN | ✔ | | Функция | Вспомогательный интерфейс |
|
- Механика/электроника
| Электрическое подключение | Круглый штекерный соединитель |
| Рабочее напряжение | 9 V ... 27 V |
| Потребляемая мощность | 8 W |
| Корпус | Al |
| Цвет корпуса | Серый (RAL 7032), черный (RAL 9005) |
| Тип защиты | IP69K |
| Класс защиты | III |
| Вес | 1 kg |
| Размеры (Д x Ш x В) | 94 mm x 165 mm x 88 mm |
- Данные окружающей среды
| Диапазон рабочих температур | –40 °C ... +70 °C |
- Общие указания
| Указание по применению | Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения. |
- Классификации
| ECl@ss 5.0 | 27270990 |
| ECl@ss 5.1.4 | 27270990 |
| ECl@ss 6.0 | 27270913 |
| ECl@ss 6.2 | 27270913 |
| ECl@ss 7.0 | 27270913 |
| ECl@ss 8.0 | 27270913 |
| ECl@ss 8.1 | 27270913 |
| ECl@ss 9.0 | 27270913 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 46171620 |
Показать всё Скрыть всё Технические чертежи

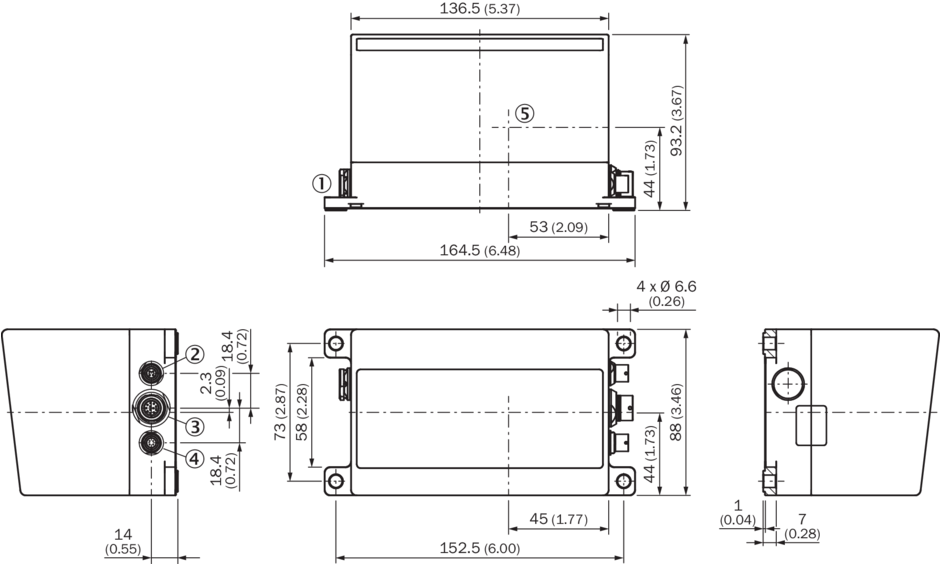

Габаритный чертеж

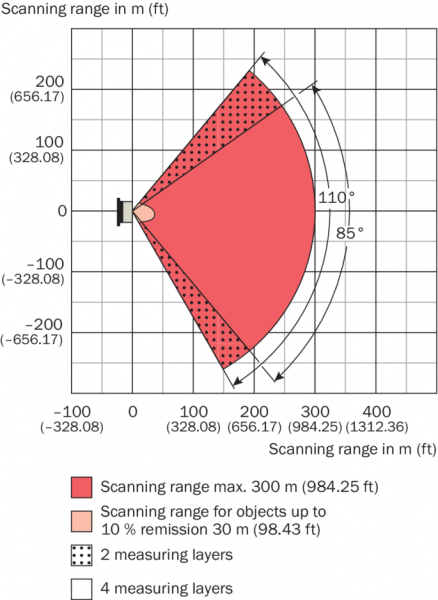

диаграмма рабочих зон 30 м
