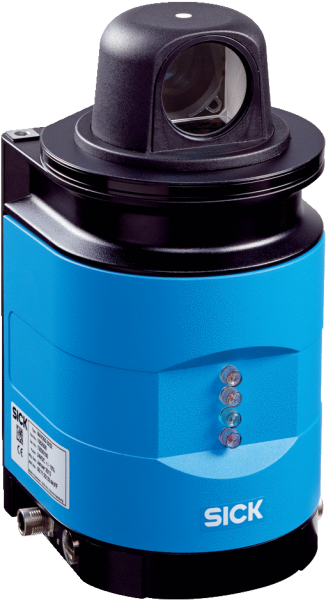

LD-OEM1000

Код: 1028698
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    ВерсияMid Range
    Область примененияIndoor
    Источник светаИнфракрасный (905 nm)
    Класс лазера1 (IEC 60825-1:2014, EN 60825-1:2014)
    Угол раскрытия360°
    Частота сканирования5 Hz ... 15 Hz
    Угловое разрешение

    0,125°

    0,25°

    0,5°

    1°

    1,5°

    Рабочая область0,5 m ... 250 m
    Дальность сканирования при яркости 10 %35 m
    Коррекция при туманеНет
  • Производительность
    Оценка≥ 66 ms
    Распознаваемая форма объектаПрактически любая
    Систематическая ошибка± 38 mm 1)
    Статистическая ошибка± 25 mm 1)
    Встроенное приложениеАнализ полей
    Количество полей4 поля
    Одновременная обработка случаев4
    • 1) Типичное значение, реальное значение зависит от условий окружающей среды.
  • Интерфейсы
    Ethernet✔ , TCP/IP
    Скорость передачи данных≤ 10 Mbit/s
    Последовательный✔ , RS-232, RS-422
    Скорость передачи данных4.800 Baud ... 115.200 Baud
    CAN✔
    ПримечаниеСтандарт 2.0.A
    Скорость передачи данных10 kbit/s ... 1 Mbit/s
    Переключающие выходы4 (цифровые)
    Оптическая индикация4 LEDs (Индикатор состояния)
  • Механика/электроника
    Электрическое подключение

    1 x 6-контактный блок зажимов

    1 x 15-контактный штекер D-Sub-HD

    Рабочее напряжение24 V DC, ± 15 %
    Потребляемая мощность36 W
    КорпусАлюминиевое литье
    Цвет корпусаСветло-голубой (RAL 5012)
    Тип защитыIP65
    Класс защитыIII
    Вес2,4 kg
    Размеры (Д x Ш x В)115 mm x 120 mm x 222 mm
  • Данные окружающей среды
    Диапазон рабочих температур0 °C ... +50 °C
    Температура хранения–20 °C ... +80 °C
    Допустимая относительная влажность воздуха85 %, без образования конденсата
  • Общие указания
    Указание по применениюДатчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.
  • Классификации
    ECl@ss 5.027270990
    ECl@ss 5.1.427270990
    ECl@ss 6.027270913
    ECl@ss 6.227270913
    ECl@ss 7.027270913
    ECl@ss 8.027270913
    ECl@ss 8.127270913
    ECl@ss 9.027270913
    ETIM 5.0EC002550
    ETIM 6.0EC002550
    UNSPSC 16.090146171620
Показать всё Скрыть всё

Технические чертежи

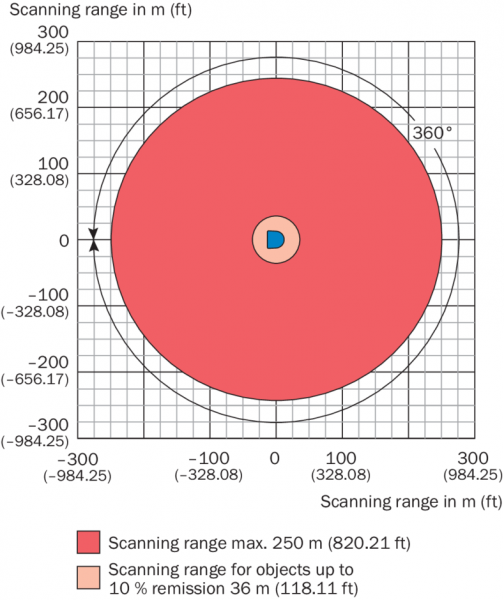

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
