- Характеристики
| Среда | Жидкости |
| Тип давления: | Относительное давление |
| Диапазон измерения | 0 bar ... 25 bar |
| Рабочая температура | –10 °C ... +50 °C |
| Выходной сигнал | 4–20 мА, 2-проводной |
| Длина кабеля | 10 m |
- Производительность
| Нелинейность | ≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Точность | ≤ ± 0,25 % интервала для улучшенного исполнения p ≥ 0,25 бар |
| Неповторяемость результатов измерений | ≤ ± 0,1 % интервала |
| Долговременный дрейф/стабильность за год работы | ≤ ± 0,2 % интервала (при эталонных условиях) |
| Температурные коэффициенты в диапазоне номинальных температур | Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К |
| Диапазон номинальных температур | 0 °C ... +50 °C |
- Механика/электроника
| Материалы, соприкасающиеся со средой | Корпус: хромоникелевая сталь Напорный патрубок / мембрана: хромоникелевая сталь Защитная крышка: PA (полиамид) |
| Тип подключения | Кабель PUR |
| Напряжение питания | 10–30 В DC 14–30 В DC при выходном сигнале 0–10 В (только с расширенным вариантом) |
| Электробезопасность | Класс защиты: III Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Защита от перенапряжения: согласно EN 61000-4-5 (1,5 J) опционально для расширенного варианта |
| Пропадание напряжения питания | 500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии) |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2014/30/EU, EN 61326-2-3 |
| Вес датчика | 0,2 kg |
| Вес кабеля | 0,08 kg/m |
| Тип защиты | IP68 |
| Класс защиты III | ✔ |
- Данные окружающей среды
| Температура хранения | –30 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27200506 |
| ECl@ss 5.1.4 | 27200506 |
| ECl@ss 6.0 | 27200506 |
| ECl@ss 6.2 | 27200506 |
| ECl@ss 7.0 | 27200506 |
| ECl@ss 8.0 | 27200506 |
| ECl@ss 8.1 | 27200506 |
| ECl@ss 9.0 | 27200506 |
| ETIM 5.0 | EC001846 |
| ETIM 6.0 | EC001846 |
| UNSPSC 16.0901 | 41111950 |
Показать всё Скрыть всё Технические чертежи

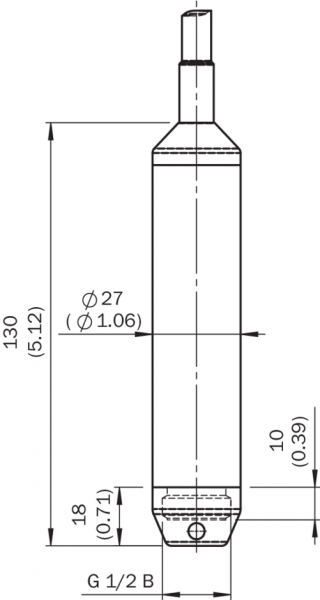

Габаритный чертеж Расширенный вариант с кабелем из PUR (глубина погружения до 100 м)

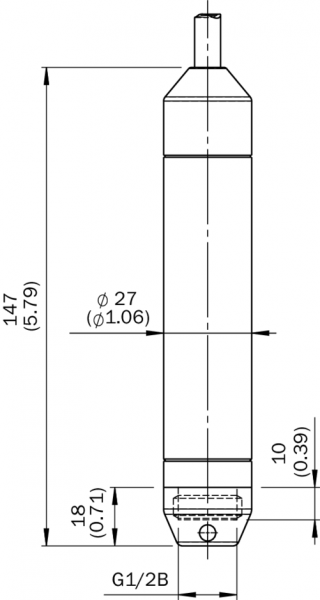

Габаритный чертеж Расширенный вариант с кабелем из FEP (глубина погружения до 100 м)
