• Характеристики

  Среда	Жидкости
  Способ измерения	Предельное значение, непрерывно
  Конструкция	Стандарт
  Вид зонда	Стержневой зонд
  Длина зонда	700 mm
  Рабочее давление	–1 bar ... 10 bar
  Рабочая температура	–20 °C ... +100 °C
  Сертификат RoHS	✔
  IO-Link	✔
  Сертификат cULus	✔

• Производительность

  Точность измерительного элемента	± 5 mm 1)
  Воспроизводимость	≤ 2 mm
  Разрешение	< 2 mm
  Оценка	< 400 ms
  Диэлектрическая постоянная	≥ 5 в стержневом зонде / тросовом зонде ≥ 1,8 с коаксиальной трубой
  Электропроводимость	Без ограничений
  Максимальное изменение уровня заполнения	≤ 500 mm/s
  Неактивная область на техническом подключении	25 mm 2)
  Неактивная область на конце зонда	≥ 10 mm 1)
  Средняя наработка до отказа	194,3 лет (EN ISO 13849-1)

  • 1) При эталонных условиях с водой.
  • 2) С параметризованной емкостью при эталонных условиях с водой, в иных случаях 40 мм.

• Электрика

  Напряжение питания	12 V DC ... 30 V DC 1)
  Потребление тока	≤ 100 mA при 24 ВDC без выходной нагрузки
  Время инициализации	≤ 5 s
  Класс защиты	III
  Тип подключения	Круглый штекерный соединитель M12 x 1, 8-контактный
  Выходной сигнал	4 мА ... 20 мА / 0 В ... 10 В с автоматическим переключением в зависимости от выходной нагрузки, 1 транзисторный выход PNP (Q1) и 3 транзисторных выхода PNP/NPN (Q2 ... Q4) с возможностью переключения 1 x PNP + 3 x PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V
  Выходная нагрузка	4–20 мА < 500 Ом при Uv > 15 В, 4–20 мА < 350 Ом при Uv > 12 В, 0–10 В > 750 Ом при Uv 14 ≥ В
  Гистерезис	Мин. 2 мм, свободная настройка
  Сигнальное напряжение HIGH	Uv - 2 В
  Сигнальное напряжение LOW	≤ 2 В
  Выходной ток	< 100 mA
  Индуктивная нагрузка	< 1 H
  Емкостная нагрузка	100 nF
  Тип защиты	IP67: EN 60529
  Температурный дрейф	< 0,1 mm/K
  Нижний уровень сигнала	3,8 mA ... 4 mA
  Верхний уровень сигнала	20 mA ... 20,5 mA
  ЭМС	EN 61326-2-3, 2014/30/EU

  • 1) Все соединения защищены от обратной полярности. Все выходы защищены от перенапряжения и короткого замыкания.

• Механика

  Материалы, соприкасающиеся со средой	1.4404, PTFE
  Технические подключения	G ¾ A
  Материал корпуса	Конструкционный пластик ПБТ
  Макс. нагрузка на зонд	≤ 6 Nm

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +80 °C

• Классификации

  ECl@ss 5.0	27371813
  ECl@ss 5.1.4	27371813
  ECl@ss 6.0	27371813
  ECl@ss 6.2	27371813
  ECl@ss 7.0	27371813
  ECl@ss 8.0	27371813
  ECl@ss 8.1	27371813
  ECl@ss 9.0	27371813
  ETIM 5.0	EC001447
  ETIM 6.0	EC001447
  UNSPSC 16.0901	41113710

Показать всё Скрыть всё

Технические чертежи

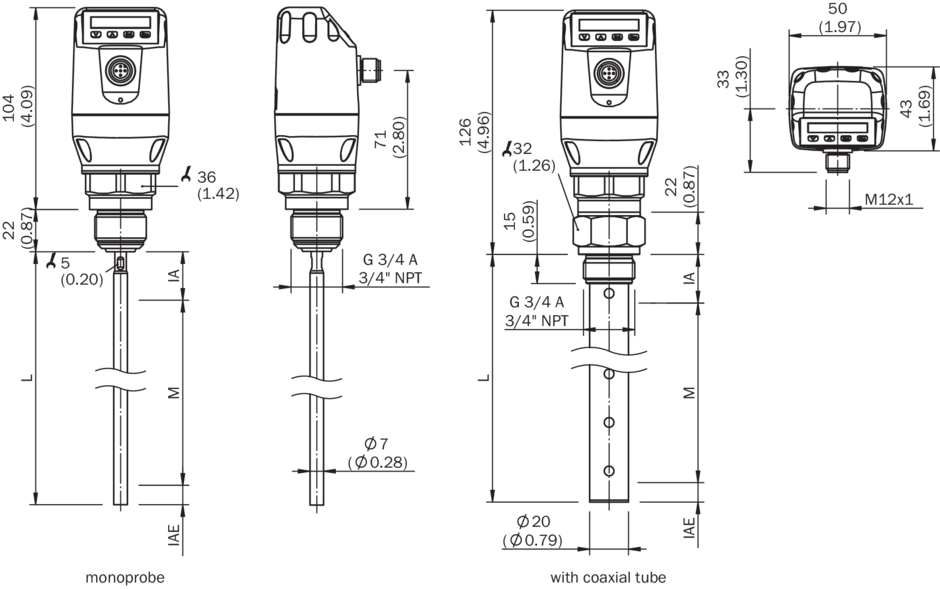

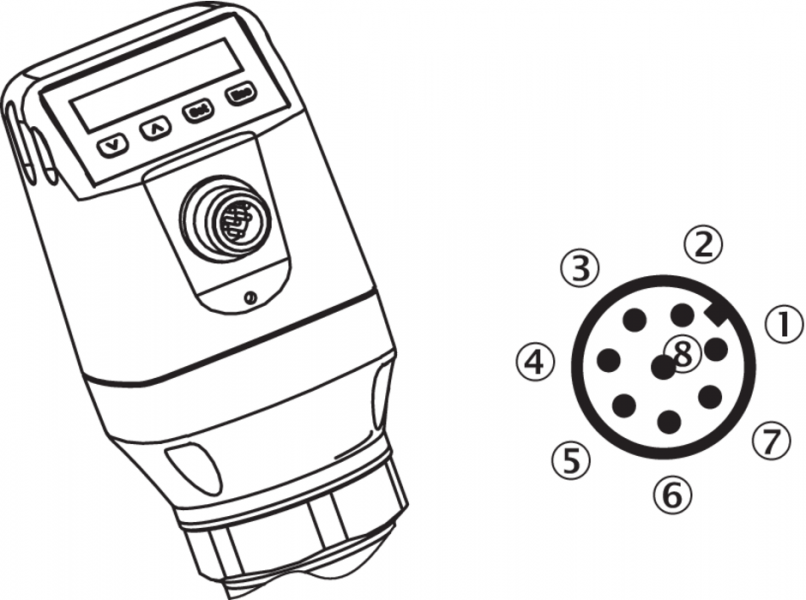

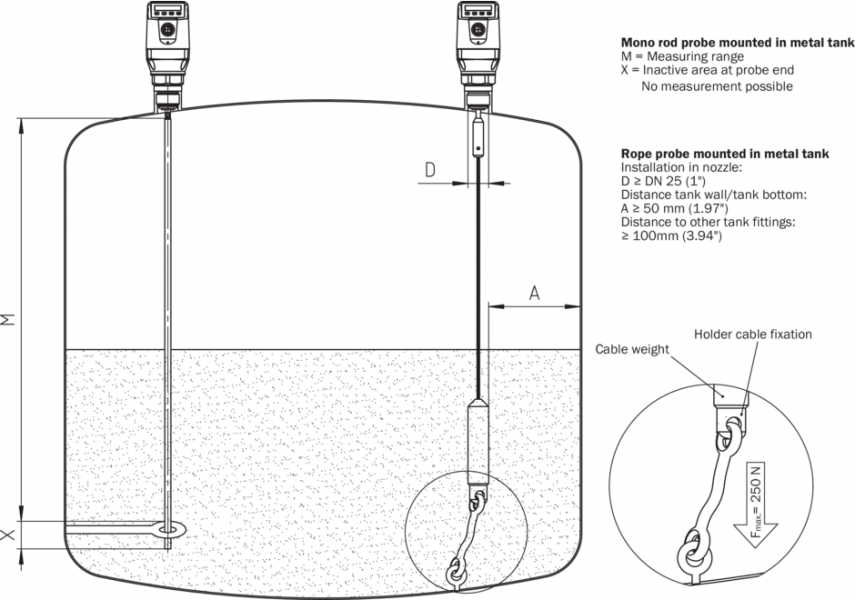

габаритный чертеж: стержневой зонд Тип подключения Инструкции по монтажу Вид: Галерея Список Показать всё Скрыть всё
