- Характеристики
| Среда | Жидкости |
| Способ измерения | Предельное значение |
| Длина зонда | 67 mm |
| Рабочее давление | –1 bar ... 64 bar |
| Рабочая температура | –40 °C ... +100 °C |
| Плотность загружаемого материала | 0,7 g/cm³ ... 2,5 g/cm³ |
| Сертификат WHG | ✔ |
| Допуски | Сертификат WHG |
- Производительность
| Точность измерительного элемента | ± 2 mm |
| Воспроизводимость | ≤ 1 mm |
| Вязкость | 0,1 mPas ... 10.000 mPas |
| Разрешение | ≤ 1 mm |
| Оценка | 500 ms |
- Электрика
| Напряжение питания | 9,6 V DC ... 35 V DC |
| Остаточная пульсация | ≤ 5 Vss |
| Потребление тока | < 10 mA |
| Время инициализации | < 2 s |
| Класс защиты 2 по VDE | ✔ |
| Тип подключения | Круглый штекерный соединитель M12 x 1, 4-контактный |
| Гистерезис | 2 mm |
| Сигнальное напряжение HIGH | Uv –3 В |
| Сигнальное напряжение LOW | 0 V +- 1 V |
| Выходной ток | < 250 mA |
| Индуктивная нагрузка | ≤ 1 H |
| Емкостная нагрузка | 100 nF |
| Тип защиты | IP67 |
- Механика
| Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4404 |
| Технические подключения | G ½ A PN 64 |
| Материал корпуса | Нержавеющая сталь 1.4404, PEI |
- Данные окружающей среды
| Диапазон температур при работе | –40 °C ... +70 °C |
| Диапазон температур при хранении | –40 °C ... +80 °C |
- Классификации
| ECl@ss 5.0 | 27273202 |
| ECl@ss 5.1.4 | 27273202 |
| ECl@ss 6.0 | 27273202 |
| ECl@ss 6.2 | 27273202 |
| ECl@ss 7.0 | 27273202 |
| ECl@ss 8.0 | 27273202 |
| ECl@ss 8.1 | 27273202 |
| ECl@ss 9.0 | 27273202 |
| ETIM 5.0 | EC002654 |
| ETIM 6.0 | EC002654 |
| UNSPSC 16.0901 | 41111938 |
Показать всё Скрыть всё Технические чертежи

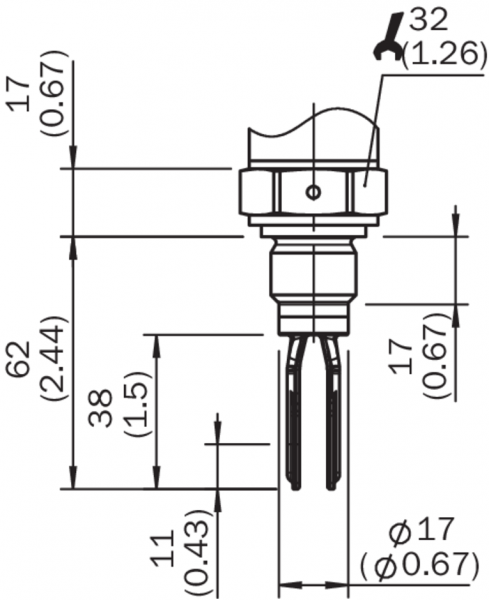

габаритный чертеж: технологическое соединение

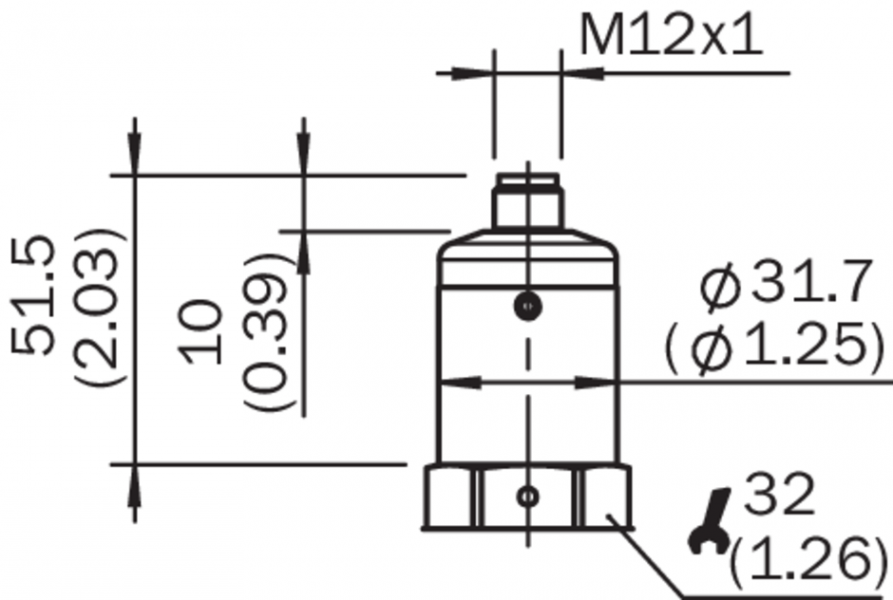

габаритный чертеж корпуса

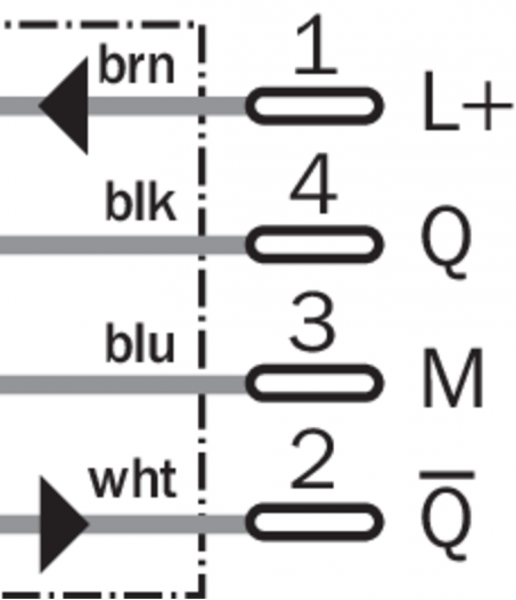

Схема соединений
