- Характеристики
Среда | Жидкости |
Способ измерения | Предельное значение |
Длина зонда | 67 mm |
Рабочее давление | –1 bar ... 64 bar |
Рабочая температура | –40 °C ... +100 °C |
Плотность загружаемого материала | 0,7 g/cm³ ... 2,5 g/cm³ |
- Производительность
Точность измерительного элемента | ± 2 mm |
Воспроизводимость | ≤ 1 mm |
Вязкость | 0,1 mPas ... 10.000 mPas |
Разрешение | ≤ 1 mm |
Оценка | 500 ms |
- Электрика
Напряжение питания | 9,6 V DC ... 35 V DC |
Остаточная пульсация | ≤ 5 Vss |
Потребление тока | < 10 mA |
Время инициализации | < 2 s |
Класс защиты 2 по VDE | ✔ |
Тип подключения | Круглый штекерный соединитель M12 x 1, 4-контактный |
Гистерезис | 2 mm |
Сигнальное напряжение HIGH | Uv –3 В |
Сигнальное напряжение LOW | 0 V +- 1 V |
Выходной ток | < 250 mA |
Индуктивная нагрузка | ≤ 1 H |
Емкостная нагрузка | 100 nF |
Тип защиты | IP67 |
- Механика
Материалы, соприкасающиеся со средой | Нержавеющая сталь 1.4404 |
Технические подключения | ¾" NPT PN 64 |
Материал корпуса | Нержавеющая сталь 1.4404, PEI |
- Данные окружающей среды
Диапазон температур при работе | –40 °C ... +70 °C |
Диапазон температур при хранении | –40 °C ... +80 °C |
- Классификации
ECl@ss 5.0 | 27273202 |
ECl@ss 5.1.4 | 27273202 |
ECl@ss 6.0 | 27273202 |
ECl@ss 6.2 | 27273202 |
ECl@ss 7.0 | 27273202 |
ECl@ss 8.0 | 27273202 |
ECl@ss 8.1 | 27273202 |
ECl@ss 9.0 | 27273202 |
ETIM 5.0 | EC002654 |
ETIM 6.0 | EC002654 |
UNSPSC 16.0901 | 41111938 |
Показать всё Скрыть всё Технические чертежи

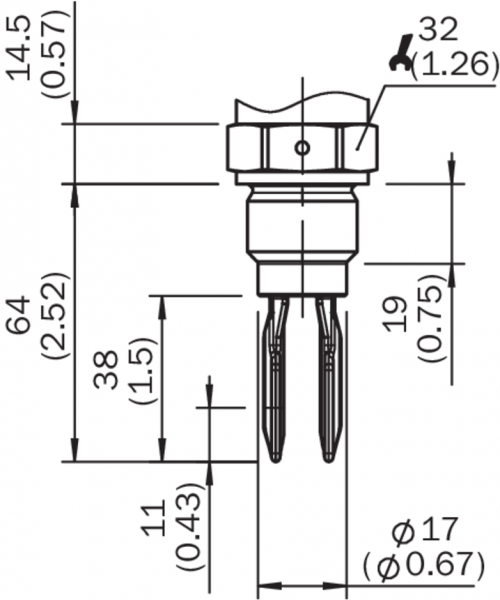

габаритный чертеж: технологическое соединение

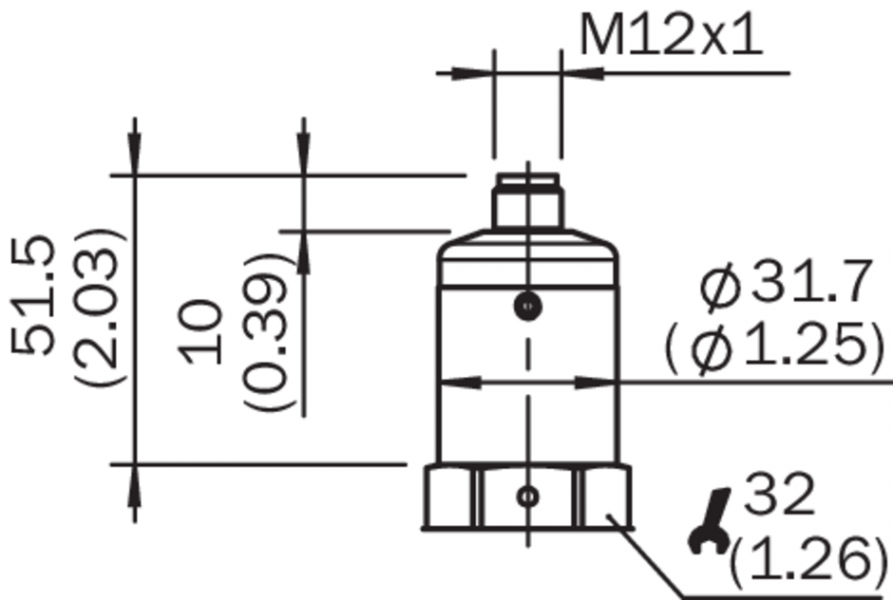

габаритный чертеж корпуса

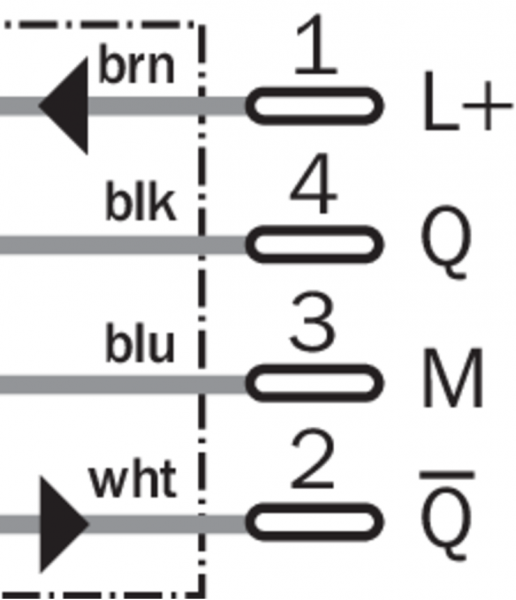

Схема соединений
