- Характеристики
| Тип устройства | Оптоволоконный кабель |
| Принцип работы | Система отражения от объекта |
| Для оптоволоконного датчика | GLL170(T), WLL180T, WLL24 Ex |
| Длина оптоволокна | 2 m |
| Материал, волокно | Polymethylmethacrylat (PMMA) |
| Материал оболочки | Polyethylen (PE) |
| Материал, головка оптоволоконного кабеля | Нержавеющая сталь 1) |
| Наружный диаметр, соединение кабелепровода оптоволоконного кабеля | 2,2 mm |
| Оптоволоконный кабель, укорачиваемый | ✔ 2) |
| Размер резьбы | M6 |
| Форма головки оптоволоконного кабеля | Резьбовая гильза |
| Расположение волокна | Моноволокно |
| Структура сердечника | 2 x Ø 1,0 mm 3) Моноволокно |
| Радиус изгиба, оптоволоконный кабель | 25 mm |
| Угол излучения < 60° | Нет |
| Совместимость с инфракрасным световым излучением (1450 нм) | Нет |
| Диапазон температур при работе | –40 °C ... +70 °C |
| Диаметр / размер резьбы от 2 мм утончения | ≥ 4 mm |
| Длинное утончение | ≥ 3 mm |
| Гибкое/эластичное волокно (радиус изгиба 1–4 мм) | Нет |
| Требуются переходные концевые гильзы | Нет |
| Угол излучения | 60° |
| Встроенная линза | Нет |
| Минимальный диаметр объекта | 0,015 mm 4) |
| Особые свойства | Стандарт, компактная концевая гильза, увеличенное расстояние срабатывания |
| Входит в комплект поставки | Крепление, 2 x шестигранные гайки M6, 2 x подкладные шайбы, устройство для резки оптоволоконных кабелей FC (5304141) |
| Совместимость с насадочными линзами | Нет |
- Классификации
| ECl@ss 5.0 | 27270905 |
| ECl@ss 5.1.4 | 27270905 |
| ECl@ss 6.0 | 27270905 |
| ECl@ss 6.2 | 27270905 |
| ECl@ss 7.0 | 27270905 |
| ECl@ss 8.0 | 27270905 |
| ECl@ss 8.1 | 27270905 |
| ECl@ss 9.0 | 27270905 |
| ETIM 5.0 | EC002651 |
| ETIM 6.0 | EC002651 |
| UNSPSC 16.0901 | 39121528 |
- Дальность сканирования с WLL180T
| Режим работы 16 мкс | 100 mm |
| Режим работы 70 мкс | 300 mm |
| Режим работы 250 мкс | 500 mm |
| Режим работы 2 мс | 900 mm |
| Режим работы 8 мс | 1.400 mm |
- Дальность сканирования с GLL170
| Режим работы 250 мкс | 170 mm |
- Дальность сканирования с GLL170T
| Режим работы 50 мкс | 180 mm |
| Режим работы 250 мкс | 310 mm |
Показать всё Скрыть всё Технические чертежи

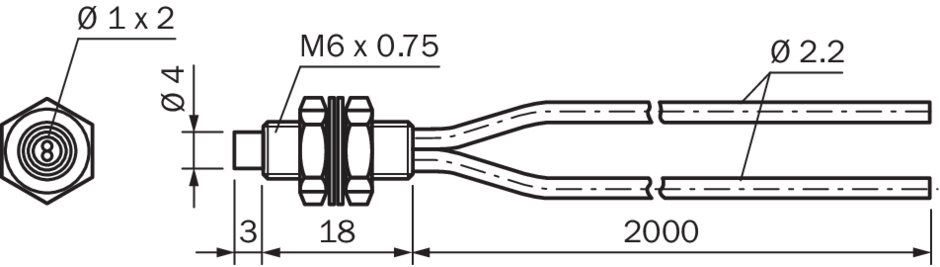

Габаритный чертеж LL3-DK06
