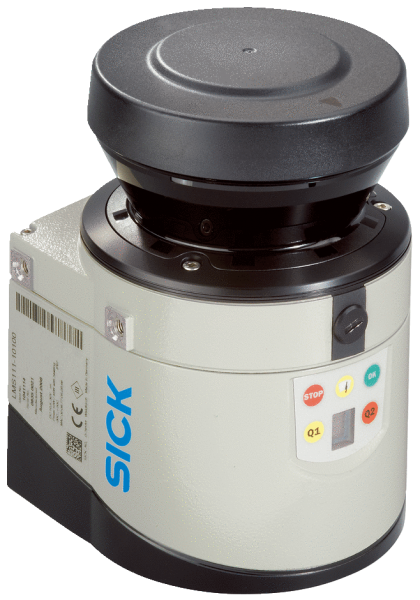

• Характеристики

  Область применения	Security, Outdoor
  Источник света	Инфракрасный (905 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	270°
  Частота сканирования	25 Hz / 50 Hz
  Угловое разрешение	0,25° 0,5°
  Обогрев	Да
  Рабочая область	0,5 m ... 40 m
  Дальность сканирования при яркости 10 %	30 m
  Количество обрабатываемых эхосигналов	2
  Коррекция при тумане	Да

• Производительность

  Оценка	≥ 20 ms
  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 30 mm 1)
  Статистическая ошибка	Typ. 12 mm (0.5 m ... 10 m) Typ. 20 mm (10 m ... 20 m) Typ. 35 mm (20 m ... 40 m)
  Встроенное приложение	Анализ полей с гибкими полями, установка параметров безопасности, Easy Teach lite
  Количество полей	4 поля
  Одновременная обработка случаев	4

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Примечание OPC Функция Настройка Скорость передачи данных 10/100 Мбит/с
  Последовательный ✔ , RS-232 Функция AUX Скорость передачи данных 9,6 kBaud ... 115,2 kBaud
  CAN ✔ Функция Расширение выходов
  Переключающие входы	4 цифровых
  Переключающие выходы	3 (2 реле, 1 цифровое)
  Оптическая индикация	7-сегментный индикатор (а также 5 светодиодов для индикации статуса устройства, предупреждения о загрязнении и состояния выхода)

• Механика/электроника

  Электрическое подключение	1 x Круглый штекерный соединитель M12
  Рабочее напряжение	9 V DC ... 30 V DC 1)
  Потребляемая мощность	Typ. 8 W, нагреватель тип 35 Вт
  Цвет корпуса	Серый (RAL 7032)
  Тип защиты	IP67 (EN 60529, раздел 14.2.7)
  Класс защиты	III (EN 50178 (1997,10))
  Вес	1,1 kg
  Размеры (Д x Ш x В)	105 mm x 102 mm x 162 mm

  • 1) С нагревателем 21,6 В DC ... 28,8 В DC.

• Данные окружающей среды

  Диффузное отражение	2 % ... > 1.000 % (Отражатели)
  Электромагнитная совместимость (ЭМС)	EN 61000-6-2:2005 / EN 61000-6-4 (2007-01)
  Виброустойчивость	EN 60068-2-6 (1995-04)
  Ударопрочность	EN 60068-2-27 (1993-03)
  Диапазон рабочих температур	–40 °C ... +60 °C
  Температура хранения	–40 °C ... +70 °C
  Нечувствительность ко внешним источникам света	40.000 lx

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

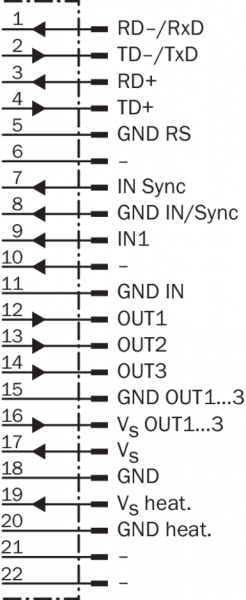

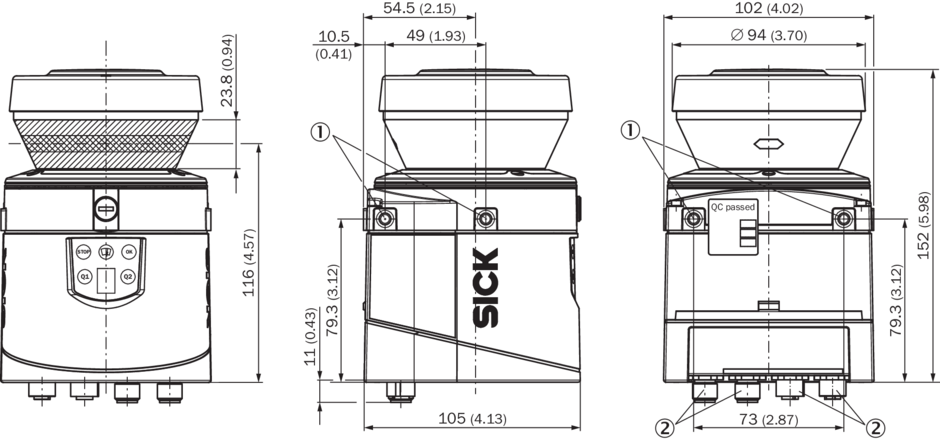

Габаритный чертеж Схема соединений Схема соединений Вид: Галерея Список Показать всё Скрыть всё
