• Характеристики

  Версия	Mid Range
  Вариант	PRO
  Область применения	Outdoor
  Разрешающая способность	High Resolution
  Источник света	Инфракрасный (905 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	190°
  Частота сканирования	25 Hz / 35 Hz / 50 Hz / 75 Hz / 100 Hz
  Угловое разрешение	0,167° 0,25° 0,333° 0,5° 0,667° 1°
  Обогрев	Да
  Рабочая область	0 m ... 80 m
  Дальность сканирования при яркости 10 %	26 m
  Размер пятна	4,7 mrad
  Количество обрабатываемых эхосигналов	5
  Коррекция при тумане	Да

• Производительность

  Оценка	≥ 10 ms
  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 25 mm (1 m ... 10 m) ± 35 mm (10 m ... 20 m) 1)
  Статистическая ошибка	7 mm (1 m ... 10 m) 9 mm (10 m ... 20 m) 1)
  Встроенное приложение	Анализ полей
  Количество полей	10 поля
  Одновременная обработка случаев	10

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Примечание OPC Функция Host Скорость передачи данных 10/100 Мбит/с
  Последовательный ✔ , RS-232, RS-422 Функция Host Скорость передачи данных 9,6 kBaud ... 500 kBaud
  CAN ✔ Функция Расширение выходов
  USB ✔ Примечание Mini-USB Функция AUX Скорость передачи данных 9,6 kBaud ... 500 kBaud
  Переключающие входы	4 (Энкодеры)
  Переключающие выходы	6
  Оптическая индикация	5 LEDs (дополнительно 7-сегментный индикатор)

• Механика/электроника

  Электрическое подключение	4 x Цилиндрический соединитель M12 (отвод со штекером назад)
  Рабочее напряжение	24 V DC
  Потребляемая мощность	22 W, + обогреватель 55 Вт (стандартно)
  Цвет корпуса	Серый (RAL 7032)
  Тип защиты	IP67 (IEC 60529, издание 2.2:2013-08)
  Класс защиты	III (EN 60529, раздел 14.2.7)
  Вес	3,7 kg
  Размеры (Д x Ш x В)	160 mm x 155 mm x 185 mm

• Данные окружающей среды

  Диффузное отражение	2 % ... > 1.000 % (Отражатели)
  Электромагнитная совместимость (ЭМС)	IEC 61000-6-2:2016-08 / IEC 61000-6-3:2006-07
  Виброустойчивость	IEC 60068-2-6:2007-12
  Ударопрочность	IEC 60068-2-27:2008-02
  Диапазон рабочих температур	–30 °C ... +50 °C
  Температура хранения	–30 °C ... +70 °C
  Нечувствительность ко внешним источникам света	70.000 lx

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

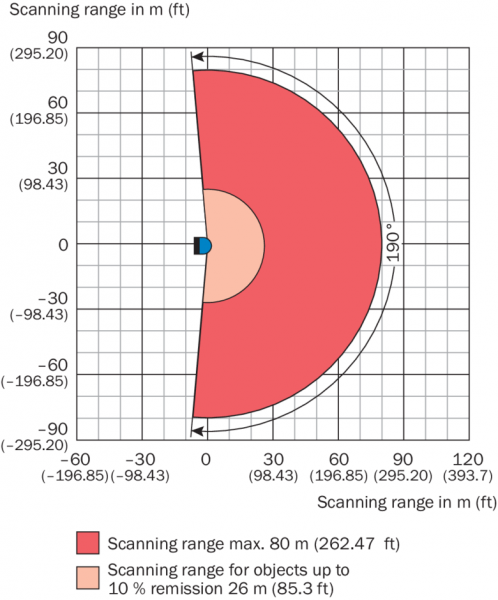

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
