• Характеристики

  Размеры (Ш x В x Г)	23 mm x 70 mm x 47,5 mm
  Дистанция обнаружения	70 mm, 80 mm 1)
  Форма корпуса (выход света)	Прямоугольный
  Рабочая область	60 mm ... 100 mm
  Источник света	Светодиод, синий 2)
  Длина волны	470 nm
  Источник света	Длинная сторона
  Размер светового пятна	10 mm x 70 mm
  Фильтрация приема	OG 590
  Область приема	590 nm ... 750 nm
  Настройка	Кнопка двойной настройки
  Функция выходного сигнала	СВЕТЛО

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	< 40 mA 3)
  Частота переключения	600 Hz 4)
  Оценка	850 µs 5)
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
  Тип переключения	СВЕТЛО
  Аналоговый выход	0,5 mA ... 10 mA 6)
  Выходной ток Iмакс.	200 mA
  Тип подключения	Разъем M12, 5-конт.
  Класс защиты	III 7)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	240 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении «светло/темно» 1:1, без временной задержки.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Только LUT1B-12205.
  • 7) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–20 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +70 °C
  Устойчивость к сотрясениям	Согласно IEC 60068

• Классификации

  ECl@ss 5.0	27270908
  ECl@ss 5.1.4	27270908
  ECl@ss 6.0	27270908
  ECl@ss 6.2	27270908
  ECl@ss 7.0	27270908
  ECl@ss 8.0	27270908
  ECl@ss 8.1	27270908
  ECl@ss 9.0	27270908
  ETIM 5.0	EC001822
  ETIM 6.0	EC001822
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

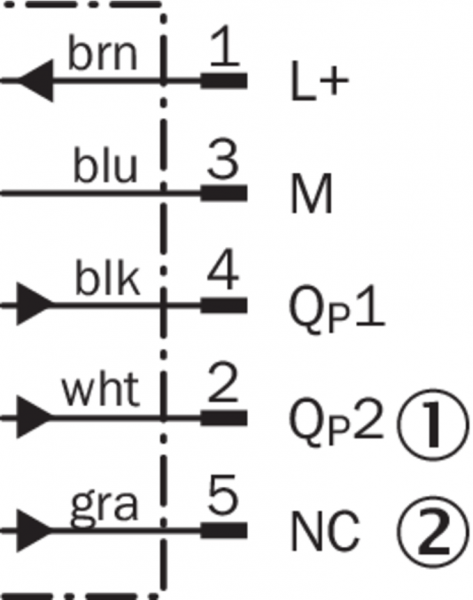

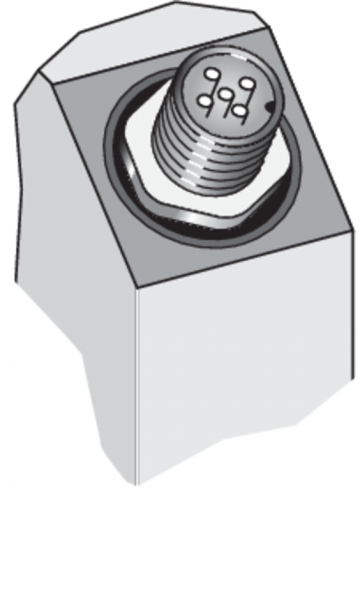

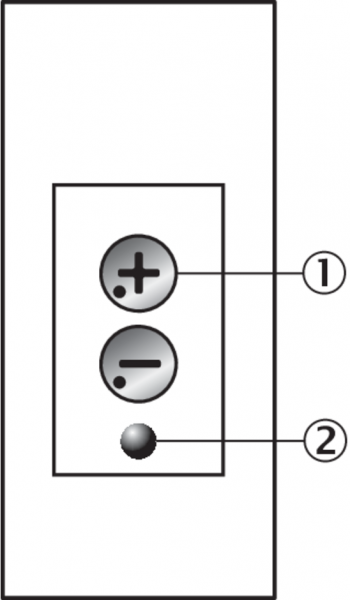

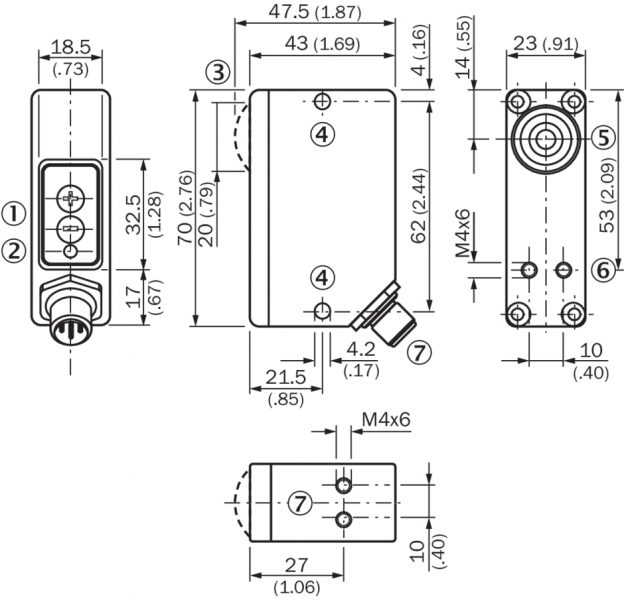

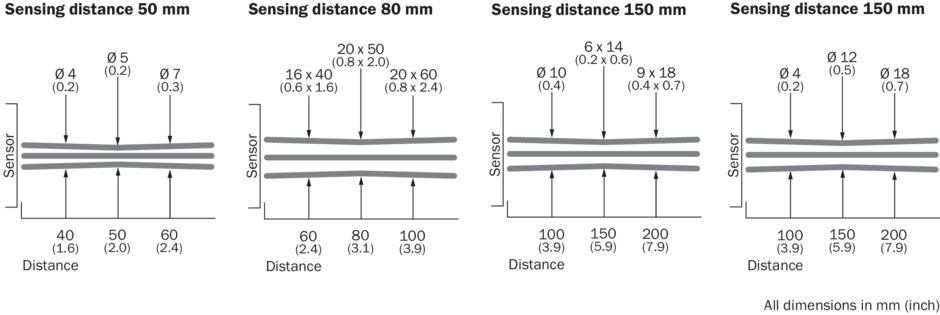

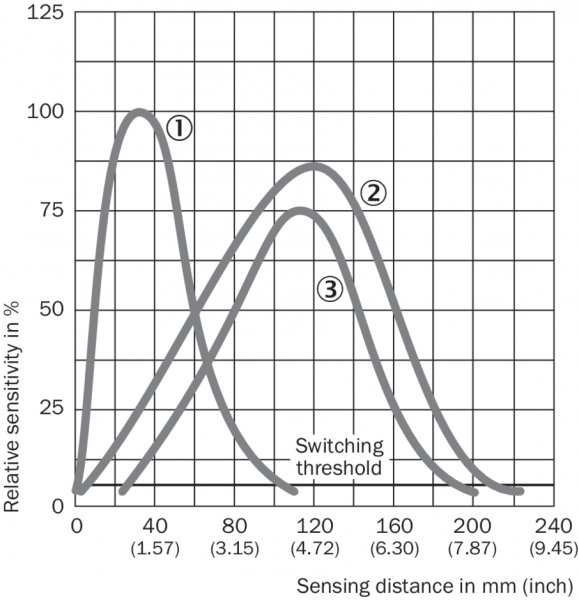

Габаритный чертеж Варианты настройки Тип подключения Схема соединений Дистанция обнаружения Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
