Показать всё Скрыть всё

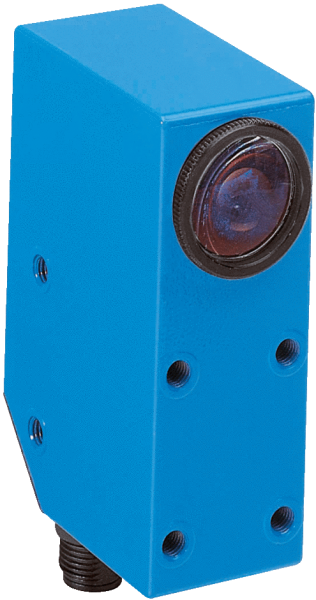

• Характеристики

  Размеры (Ш x В x Г)	30,4 mm x 53 mm x 80 mm
  Дистанция обнаружения	10 mm 1)
  Форма корпуса (выход света)	Прямоугольный
  Рабочая область	0 mm ... 15 mm
  Источник света	Светодиод, Ультрафиолетовый свет 2)
  Длина волны	375 nm
  Источник света	Длинная сторона
  Размер светового пятна	2 mm x 6 mm
  Положение светового пятна	Продольно
  Фильтрация приема	KV 418 (стандарт)
  Область приема	450 nm ... 750 nm
  Настройка	Потенциометр
  Функция выходного сигнала	СВЕТЛО

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	12 V DC ... 30 V DC 1)
  Остаточная пульсация	< 2 Vss 2)
  Потребление тока	< 60 mA 3)
  Частота переключения	1,5 kHz 4)
  Оценка	350 µs 5)
  Переключающий выход	PNP, NPN
  Дискретный выход (напряжение)	PNP: HIGH = UV– ≤ 3 В / LOW = ок. 0 В NPN: HIGH = прибл. UВ/LOW ≤ 2 В
  Тип переключения	СВЕТЛО
  Выходной ток Iмакс.	100 mA
  Тип подключения	Разъем M12, 4-конт.
  Класс защиты	II 6)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E181493 & NRKH7.E181493

• Классификации

  ECl@ss 5.0	27270908
  ECl@ss 5.1.4	27270908
  ECl@ss 6.0	27270908
  ECl@ss 6.2	27270908
  ECl@ss 7.0	27270908
  ECl@ss 8.0	27270908
  ECl@ss 8.1	27270908
  ECl@ss 9.0	27270908
  ETIM 5.0	EC001822
  ETIM 6.0	EC001822
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

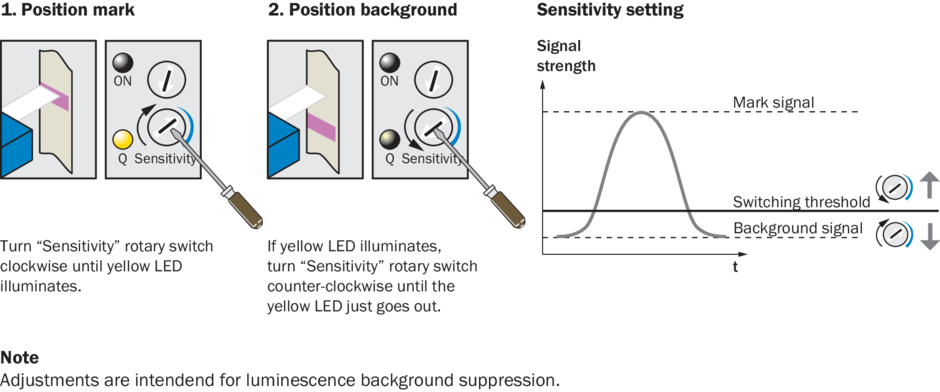

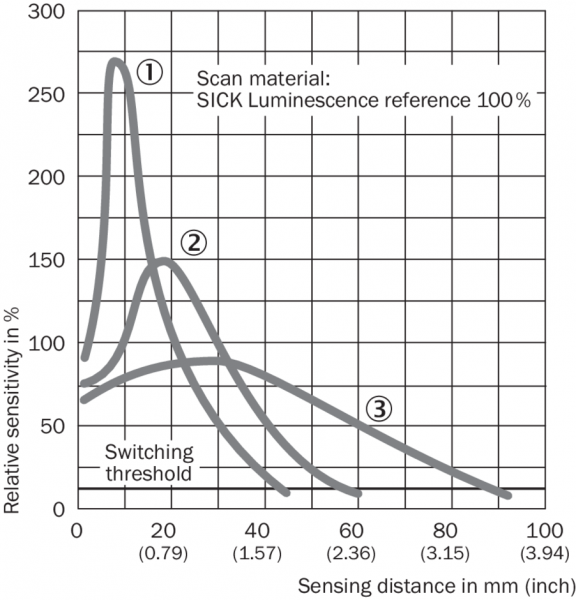

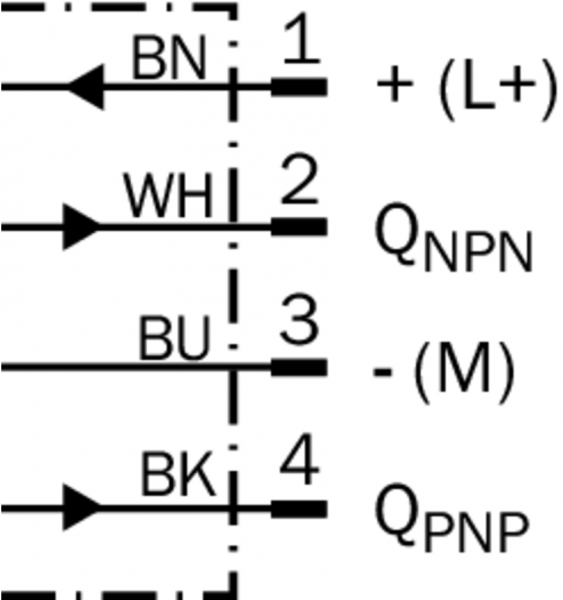

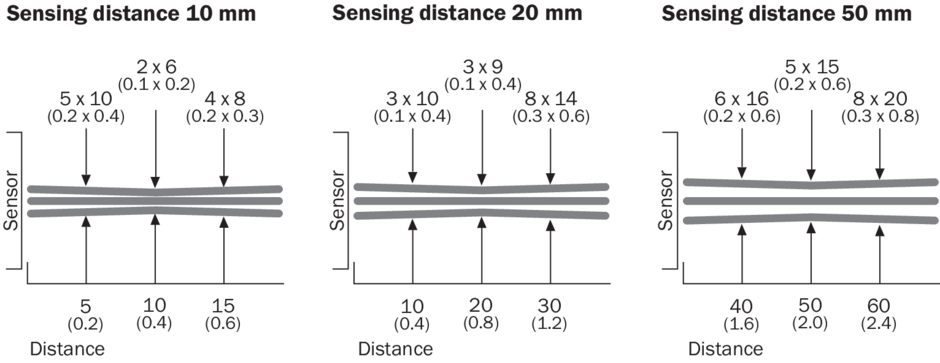

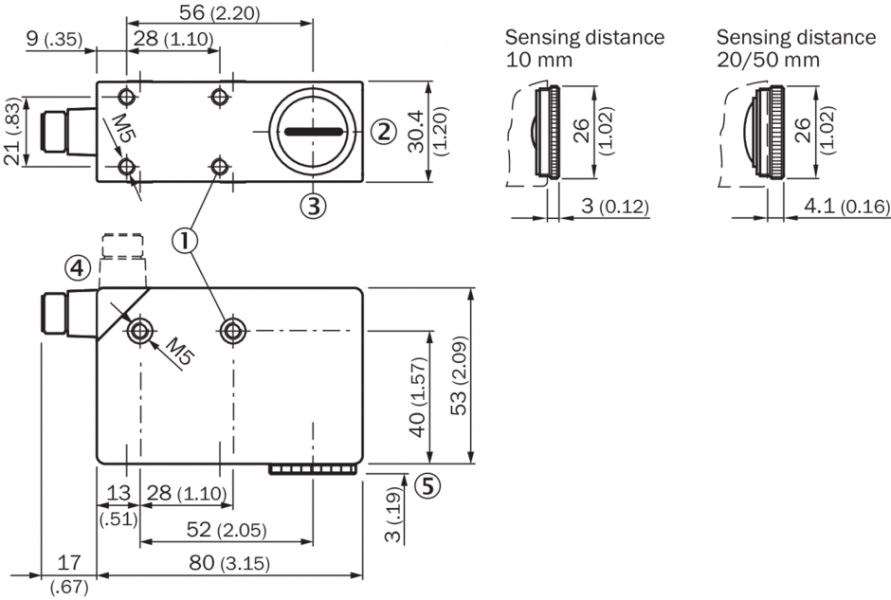

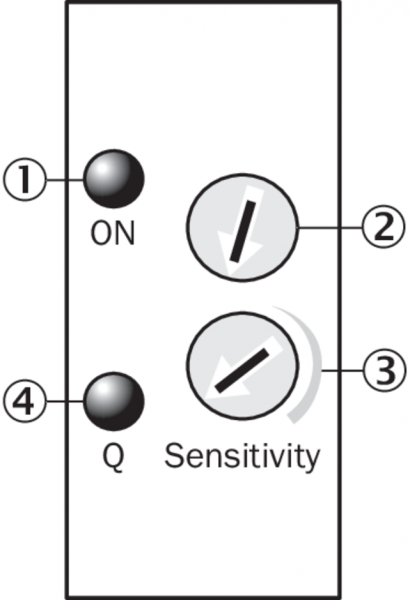

Габаритный чертеж Варианты настройки Схема соединений cd-086 Концепция управления Потенциометр Дистанция обнаружения Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
