| Характеристики |

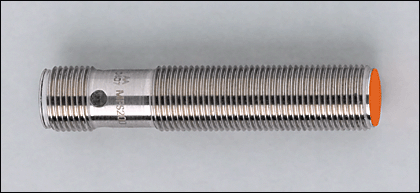

| Магнитно-индуктивный датчик |
| Металлическая резьба M12 x 1 |
| Электрический разъём |
| Расстояние срабатывания 60 mm; относительно магнита M 4.0 |
| Порог чувствительности ca. 1,2 mT |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...30 DC |
| Потребление тока [mA] | | < 10 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 200 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 5000 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 60, относительно магнита M 4.0 |
| Порог чувствительности [mT] | | ca. 1,2 |
| Точность/ погрешность |
| Гистерезис [% от Sr] | | 1...10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -40...75 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m (80...2000 MHz) | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5 kV (line to line, Ri: 2Ohm) | | EN 61000-4-6 ВЧ проводимость: | 10 V (0,15...80 MHz) | | EN 55011: | класс B | | Воздействие шума в соответствии с DIN ISO 11452-2: | 100 V/m |
|
| MTTF [лет] | | 2230 |
| Механические данные |
| Материал | | корпус: нерж.сталь; чувствительная поверхность: PBT (полибутилентерефталат) оранжевый; крепёжные гайки: латунь |
| Вес [kg] | | 0,035 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении MF5004 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 крепёжные гайки |
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
