| Характеристики |

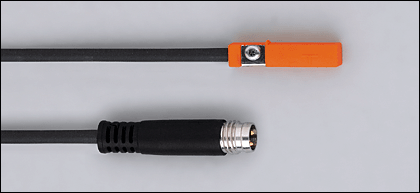

| датчик положения цилиндра с элементом GMR |
| корпус из пластмассы для цилиндров с T-образным пазом |
| Кабель с разъемом |
| [f] установка заподлицо |
| Порог чувствительности 2,8 mT |
| Скорость передвижения макс. 5м/с > 10 m/s |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 10...30 DC; "supply class 2" согласно cULus |
| Потребление тока [mA] | | < 10 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| готовность к работе после подключения питания [ms] | | < 30 |
| Выходы |
| Выход | | NO |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 200 |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 10000 |
| Диапазон контроля |
| Порог чувствительности [mT] | | 2,8 |
| Скорость передвижения макс. 5м/с [m/s] | | > 10 |
| Точность/ погрешность |
| Гистерезис [мм] | | < 1,5 |
| Воспроизводимость [мм] | | < 0,2 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...85 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | - CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m (80...2000 MHz) | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V (0,15...80 MHz) | | EN 55011: | класс B |
|
| MTTF [лет] | | 3694 |
| Механические данные |
| Тип монтажа | | установка заподлицо |
| Материал | | корпус: полиамид; Крепежный фланец: нерж.сталь |
| Вес [kg] | | 0,012 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / 0,3 m; с разъемом M8 (snap-fit) |
Назначение жил кабеля при подключении MK5106 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Принадлежности |
| Принадлежности (входят в комплект) | | Резиновая метка; Крепеж кабеля |
| Примечания |
| Примечания | | | Зажимной винт с потайной головкой со шлицем / шестигранной головкой SW 1,5 |
|
| Упаковочная величина [штука] | | 1 |
|
