• Характеристики

  Среда	Жидкости
  Способ измерения	Предельное значение
  Источник света	Светодиод
  Вид излучения	Видимый красный свет
  Длина волны	650 nm
  Рабочее давление	–0,5 bar ... 16 bar
  Рабочая температура	–25 °C ... +55 °C
  Сертификат UL	✔
  Сертификат RoHS	✔

• Производительность

  Оценка

  2 ms

• Электрика

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 30 mA при 24 ВDC без выходной нагрузки
  Класс защиты	III
  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный
  Выходной сигнал	1 x NPN 3)1 x NPN
  Тип переключения	Нормально-замкнутый контакт
  Сигнальное напряжение HIGH	Uv - 2,9 В
  Сигнальное напряжение LOW	≤ 2,9 V
  Выходной ток	≤ 100 mA 3)≤ 100 mA
  Последовательность переключения	250 Hz 4)
  Тип защиты	IP67: EN 60529, IP69K: ISO 20653

  • 1) Uв-подключения с защитой от переполюсовки.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Выход с защитой от перенапряжения и короткого замыкания.
  • 4) При соотношении светло/темно 1:1.

• Механика

  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4404, полисульфон, FPM
  Технические подключения	G ½
  Материал корпуса	Нержавеющая сталь 1.4404

• Данные окружающей среды

  Диапазон температур при работе	–25 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +70 °C

• Классификации

  ECl@ss 5.0	27200506
  ECl@ss 5.1.4	27200506
  ECl@ss 6.0	27200506
  ECl@ss 6.2	27200506
  ECl@ss 7.0	27200506
  ECl@ss 8.0	27200506
  ECl@ss 8.1	27200506
  ECl@ss 9.0	27200506
  ETIM 5.0	EC002654
  ETIM 6.0	EC002654
  UNSPSC 16.0901	41111950

Показать всё Скрыть всё

Технические чертежи

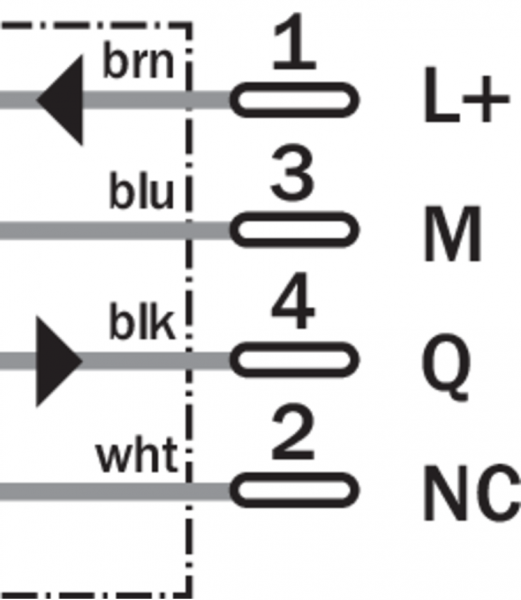

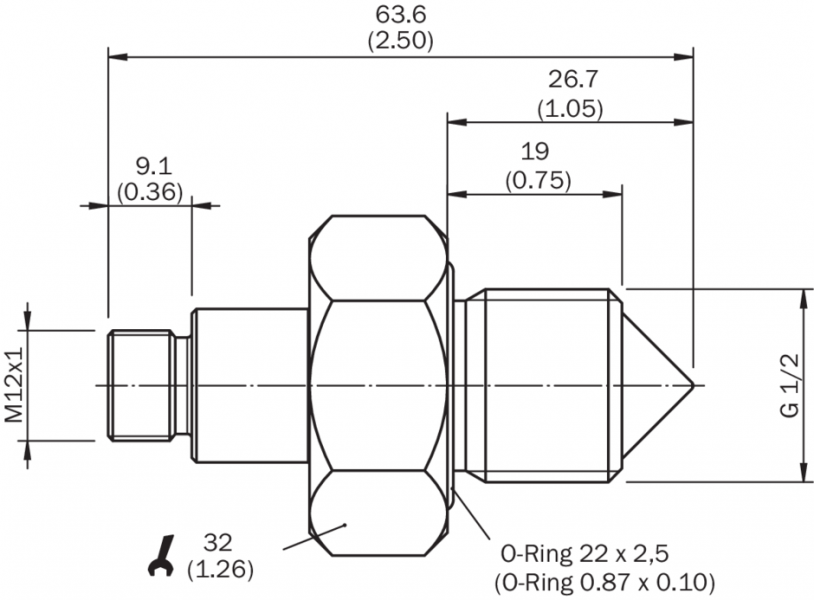

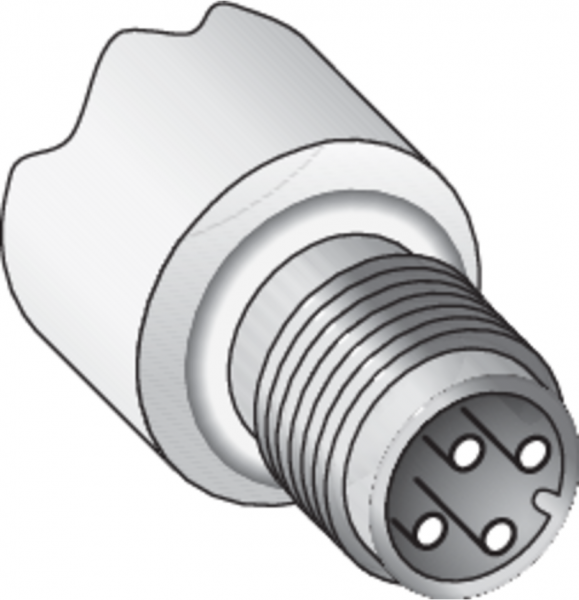

Габаритный чертеж Схема соединений Тип подключения Вид: Галерея Список Показать всё Скрыть всё
