• Характеристики

  Диапазон защитного поля	4 m
  Количество одновременно контролируемых защитных полей	≤ 4 1)
  Количество полей	4 2)
  Количество случаев контроля	1
  Угол сканирования	275°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm, 150 mm, 200 mm
  Оценка	≥ 70 ms
  Дополнение защитного поля	65 mm

  • 1) Просьба обращать внимание на количество пар устройств переключения выходного сигнала.
  • 2) Просьба обращать внимание на количество входов и пар устройств переключения выходного сигнала.

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	В каждой паре OSSD находится по меньшей мере одно устройство переключения выходного сигнала в выключенном состоянии.

• Функции

  Многократная оценка	✔
  Синхронный контроль	✔
  Надежное распознавание контуров	✔
  Контур как база	✔
  Встроенное конфигурационное запоминающее устройство	✔

• Интерфейсы

  Тип подключения Штекер, M12, 5-контактный, с кодированием А (общий штекер для источника напряжения и выходов, согласован с AIDA)
  Выходы Пары OSSD 1
  Тип конфигурации	ПК с Safety Designer (конфигурационное и диагностическое программное обеспечение)
  Конфигурационный и диагностический интерфейс USB 2.0, Mini-USB
  Элементы индикации	Графический цветной дисплей, LEDs

• Электрические данные

  Класс защиты	III (EN 61140)
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Потребляемая мощность	7 W (без выходной нагрузки)

• Механические данные

  Размеры (Ш x В x Г)	112 mm x 135 mm x 111 mm
  Вес	1,15 kg
  Материал корпуса	Алюминий
  Цвет корпуса	RAL 1021 (ярко-желтый), RAL 9005 (черный)
  Материал защитного экрана	Polycarbonat
  Поверхность защитного экрана	Покрытие внешней стороны устойчиво к царапинам.

• Данные окружающей среды

  Тип защиты	IP65 (IEC 60529)
  Нечувствительность ко внешним источникам света	3.000 lx (IEC 61496-3)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +70 °C
  Виброустойчивость	0,35 mm, 10 Hz ... 60 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)5 g, 60 Hz ... 150 Hz (IEC 60068-2-6, IEC 61496-1, CLC/TS 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 60068-2-27, IEC 61496-3)
  ЭМС	IEC 61496-1 IEC 61000-6-2 IEC 61000-6-4

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	845 nm
  Фиксируемое диффузное отражение	1,8 % ... более 1000 %
  Класс лазера	1M (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

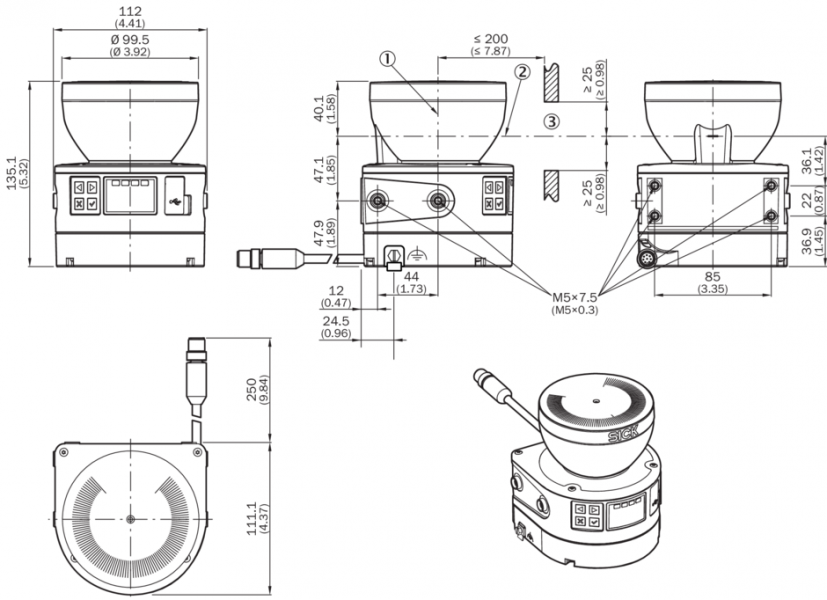

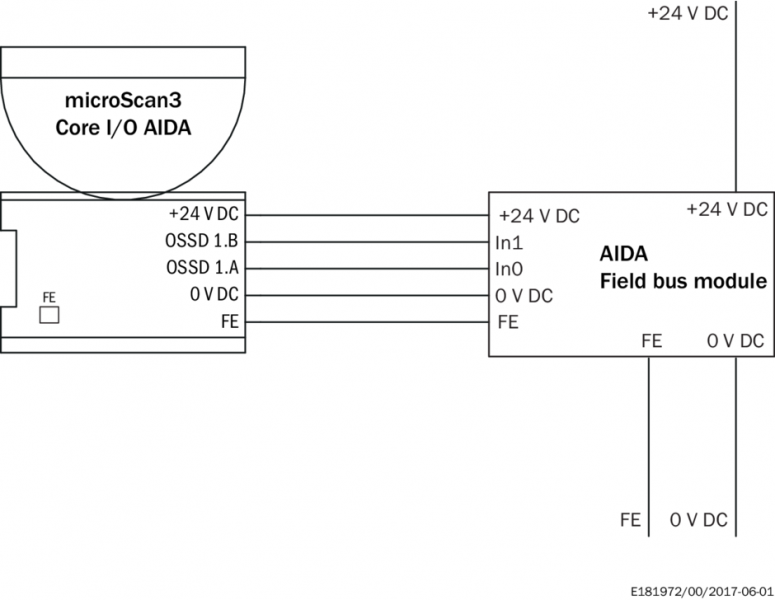

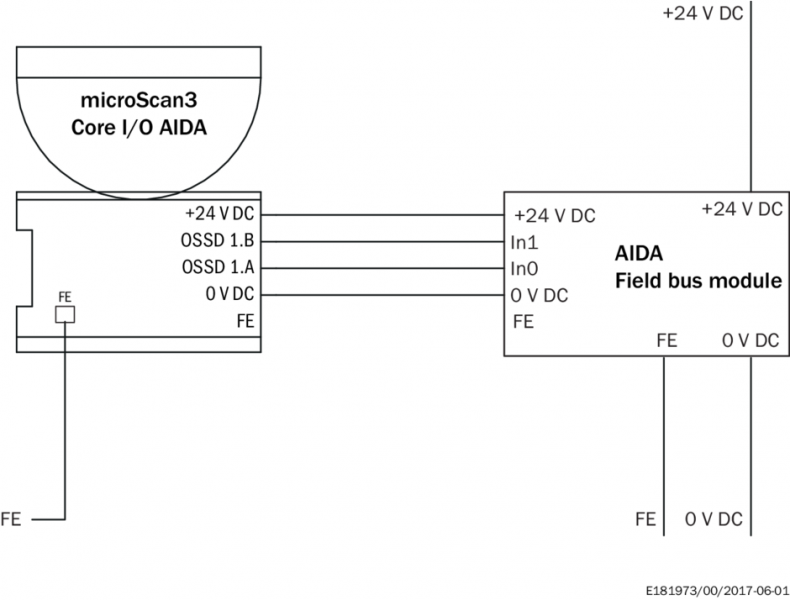

Габаритный чертеж Пример схемы подключения microScan3 Core I/O AIDA с FE на альтернативном разъеме FE Пример схемы подключения microScan3 Core I/O AIDA с FE на разъеме M12 Вид: Галерея Список Показать всё Скрыть всё
