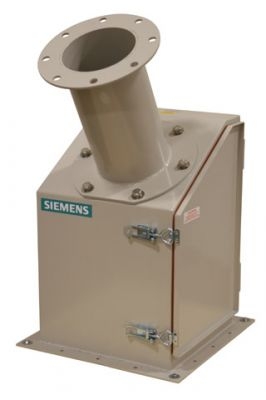

Расходомеры сыпучих материалов серий E,V и A обеспечивают непрерывное взвешивание свободного потока гранулированных сухих сыпучих материалов. Так как взвешивающий механизм расположен в отдельной части прибора, на него не оказывают воздействие коррозийные, абразивные и горячие материалы. Измерители скорости потока могут работать с широким диапазоном размеров, плотностей и текучести материала, включая такие мелкодисперсные порошкообразные вещества, как цемент. Расходомеры выдерживают температуры до 230°C. Эти приборы позволяют повысить качество конечного продукта, увеличить эффективность технологического процесса и значительно сократить затраты.
Использование чувствительной головки ILE и микропроцессорного интегратора позволяют расходомерам серий E, V и A отображать на дисплее скорость потока, суммарный расход и выдавать предупредительные сигналы. Для передачи на интегратор выходных сигналов от 0/4 до 20мA, пропорциональных расходу, и суммирования данных предусмотрена соединительная коробка.
Сухие сыпучие вещества поступают в питатель, направляющий поток материала таким образом, чтобы сначала его частицы ударялись о чувствительную пластину прибора, а затем беспрепятственно продолжали свой путь. Дифференциальный трансформатор (LVDT) чувствительной головки преобразует горизонтальное усилие отклонения в электрический сигнал. Интегратор на основе этих данных рассчитывает скорость потока и определяет суммарный вес материала. На результаты измерений не могут повлиять отложения материала, так как учитывается только горизонтальное усилие.
Расходомеры серии E полностью заключены в корпус, взвешивающий механизм у них располагается снаружи, что позволяет работать с коррозийными, абразивными и горячими материалами. Серия A предназначена для установки на вентилируемых гравитационных конвейерах, и имеет встроенные вентиляционные отверстия и перегородки для разделения воздуха. Для технологических операций, в которых небольшое пространство для установки прибора, оптимально использование расходомеров серии V.
- Использование на операциях подачи материалов
- Чувствительный элемент не контактирует с потоком материала
- Диапазон измерения расхода - от 0.2 до 300 т/ч
- Температура материалов - до 232°C
Технические характеристики
| Серия Е | Серия V | Серия A | |
| Применение | общее применение со всевозможными устройствами подачи | специально для приложений, которые требуют компактного исполнения | для измерения расхода совместно с пневматическими конвейерами |
| Размер частиц | Порошок до 25 мм | Порошок до 25 мм | От порошка до гранул |
| Температура материалаопционально | -40 - 232 °C -40 - 400 °C |
-40 - 232 °C -40 - 400 °C |
-40 - 232 °C |
| Температура окружающей среды | -40 - 60 °C | -40 - 60 °C | -40 - 60 °C |
| Точность | ±1%, от 33 до 100% разработанной возможности | ||
| Повторяемость | ±0.2% | ||
| Диапазон измерений | E-V-A-40 от 0.2 до 40 т/ч E-V-A-300 от 20 до 300 т/ч |
||
| Конструкция | Стандартное исполнение: Корпус из нелигированной лакированной стали, отражательная пластина из высококачественной стали 304 Опциональное исполнение: специальные покрытия для направляющих потока и отражательной пластины |
||
| Чувствительная пластина | E-V-A 40: ILE-37 E-V-A 300: ILE-61 |
||
| Электронные блоки | Accumass SF500 | ||
