• Характеристики

  Версия	Prime
  Технология	Передатчик/приемник
  Минимальный размер детектируемого объекта (MDO)	14 mm 1)
  Расстояние между лучами	10 mm
  Количество лучей	15
  Высота контроля	140 mm

  • 1) В зависимости от шага между лучами без настройки перекрестного луча.

• Производительность

  Максимальная дальность сканирования	7 m 1)
  Минимальная дальность сканирования	≥ 0,2 m
  Дистанция работы	5 m
  Оценка	6 ms 2) 3)

  • 1) Отсутствует резерв на случай воздействия окружающей среды и старения диода.
  • 2) Без высокой скорости.
  • 3) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	3 x Q (push-pull)
  Тип подключения	Разъем M12, 5-конт.
  IO-Link	✔
  Интерфейс передачи данных	3 x Q (IO-Link)
  Интерфейс связи	IO-Link

• Механика/электроника

  Источник света	Светодиод, Инфракрасный свет
  Длина волны	850 nm
  Напряжение питания UV	Пост. ток 18 V ... 30 V 1)
  Потребляемый ток передатчика	55,75 mA 2)
  Потребляемый ток приемника	123 mA 2)
  Остаточная пульсация	< 5 Vss
  Выходной ток Iмакс.	≤ 100 mA
  Выходная нагрузка емкостная	100 nF
  Выходная нагрузка индуктивная	1 H
  Время инициализации	< 1 s
  Размеры (Ш x В x Г)	34 mm x 223,3 mm x 30,6 mm
  Материал корпуса	Алюминий
  Индикация	LED
  Тип защиты	IP65, IP67
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	0,547 kg
  Лицевая панель	PMMA
  Опция	Отсутствует

  • 1) Без нагрузки.
  • 2) , Без нагрузки при 24 В.

• Данные окружающей среды

  Класс защиты	III
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–30 °C +55 °C
  Диапазон температур при хранении	–40 °C +70 °C
  Нечувствительность ко внешним источникам света	Прямой: 12.000 lx 1) Непрямой: 50.000 lx 2)
  Виброустойчивость	Синусоидальные колебания 10—150 Гц 5 г
  Устойчивость к сотрясениям	Длительная ударная нагрузка 10 г, 16 мс, 1000 ударов Одинарные удары 15 г, 11 мс, 3 на каждую ось
  № файла UL	NRKH.E181493

  • 1) Режим работы снаружи.
  • 2) Устойчивость к непрямому постоянному свету.

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

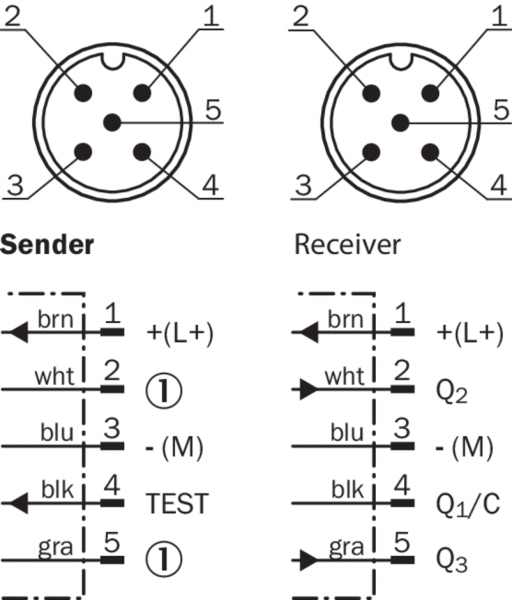

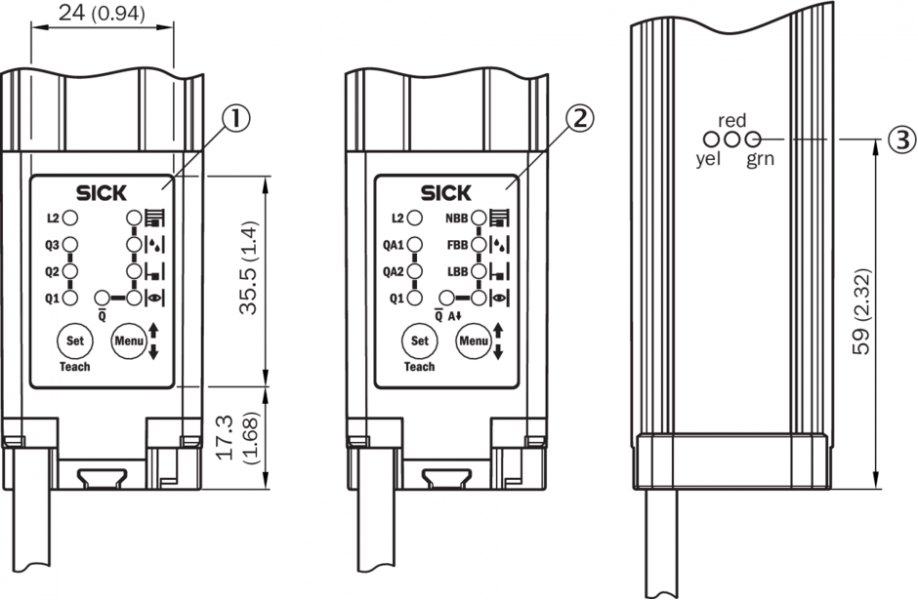

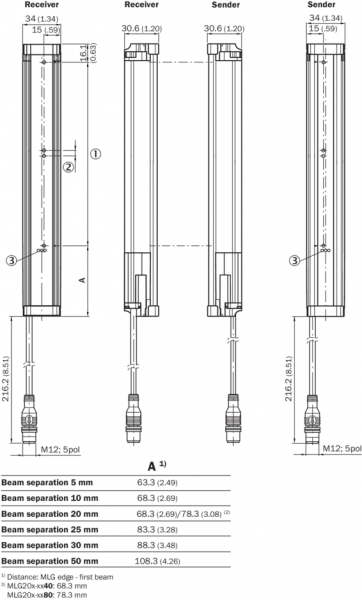

габаритный чертеж варианты настройки Тип и схема подключения Штекер M12, 5-конт., дискретные выходы Q Вид: Галерея Список Показать всё Скрыть всё
