Семейство MLG-2 Prime

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

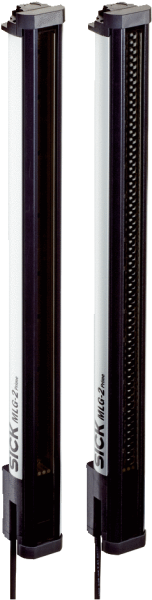

MLG10S-0740D10501

Код: 1213539
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    ВерсияPrime
    ТехнологияПередатчик/приемник
    Минимальный размер детектируемого объекта (MDO)14 mm 1)
    Расстояние между лучами10 mm
    Количество лучей75
    Высота контроля740 mm
    • 1) В зависимости от шага между лучами без настройки перекрестного луча.
  • Производительность
    Максимальная дальность сканирования7 m 1)
    Минимальная дальность сканирования≥ 0,2 m
    Дистанция работы5 m
    Оценка9,7 ms 2) 3)
    • 1) Отсутствует резерв на случай воздействия окружающей среды и старения диода.
    • 2) Без высокой скорости.
    • 3) С омической нагрузкой.
  • Интерфейсы
    Переключающий выход3 x Q (push-pull)
    Тип подключенияРазъем M12, 5-конт.
    IO-Link✔
    Интерфейс передачи данных3 x Q (IO-Link)
    Интерфейс связиIO-Link
  • Механика/электроника
    Источник светаСветодиод, Инфракрасный свет
    Длина волны850 nm
    Напряжение питания UVПост. ток 18 V ... 30 V 1)
    Потребляемый ток передатчика58,75 mA 2)
    Потребляемый ток приемника135 mA 2)
    Остаточная пульсация< 5 Vss
    Выходной ток Iмакс.≤ 100 mA
    Выходная нагрузка емкостная100 nF
    Выходная нагрузка индуктивная1 H
    Время инициализации< 1 s
    Размеры (Ш x В x Г)34 mm x 823,3 mm x 30,6 mm
    Материал корпусаАлюминий
    ИндикацияLED
    Тип защитыIP65, IP67
    Схемы защитыUв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
    Вес1,747 kg
    Лицевая панельPMMA
    ОпцияОтсутствует
    • 1) Без нагрузки.
    • 2) , Без нагрузки при 24 В.
  • Данные окружающей среды
    Класс защитыIII
    ЭМСEN 60947-5-2
    Диапазон температур при работе–30 °C +55 °C
    Диапазон температур при хранении–40 °C +70 °C
    Нечувствительность ко внешним источникам света

    Прямой: 12.000 lx 1)

    Непрямой: 50.000 lx 2)

    ВиброустойчивостьСинусоидальные колебания 10—150 Гц 5 г
    Устойчивость к сотрясениям

    Длительная ударная нагрузка 10 г, 16 мс, 1000 ударов

    Одинарные удары 15 г, 11 мс, 3 на каждую ось

    № файла ULNRKH.E181493
    • 1) Режим работы снаружи.
    • 2) Устойчивость к непрямому постоянному свету.
  • Классификации
    ECl@ss 5.027270910
    ECl@ss 5.1.427270910
    ECl@ss 6.027270910
    ECl@ss 6.227270910
    ECl@ss 7.027270910
    ECl@ss 8.027270910
    ECl@ss 8.127270910
    ECl@ss 9.027270910
    ETIM 5.0EC002549
    ETIM 6.0EC002549
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

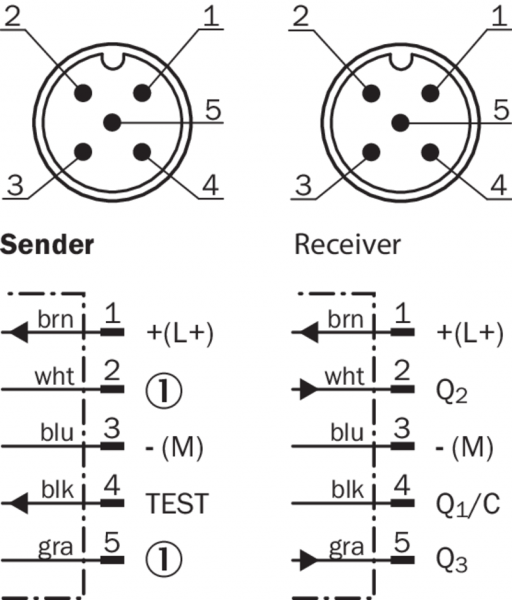

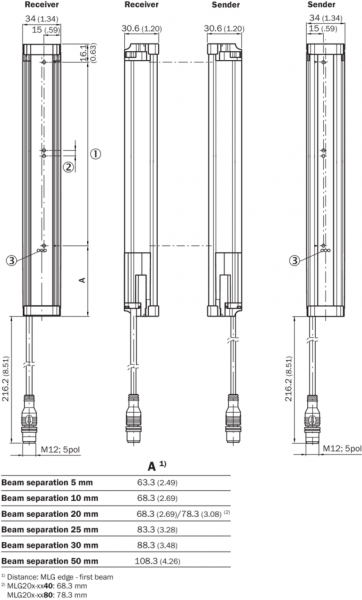

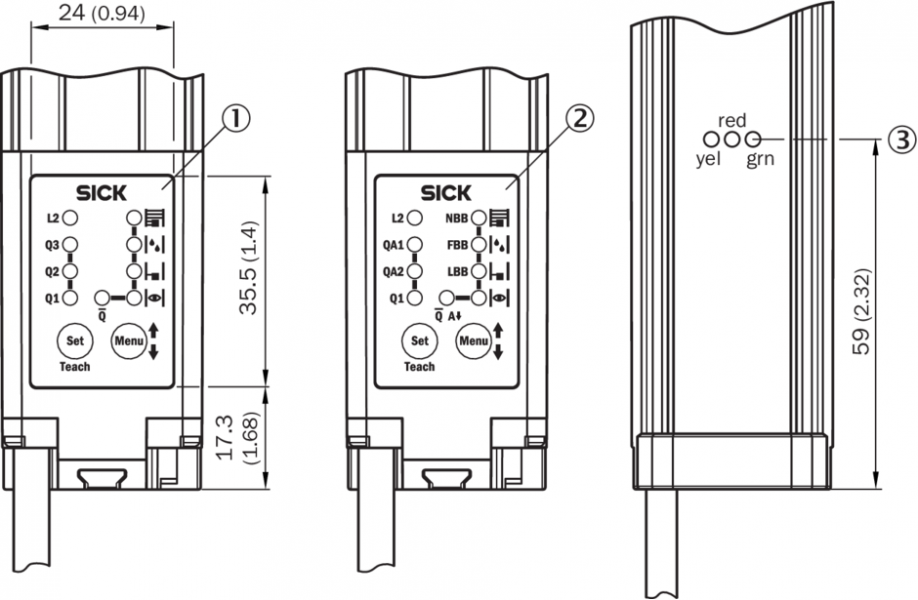

габаритный чертеж варианты настройки Тип и схема подключения Штекер M12, 5-конт., дискретные выходы Q Вид: Галерея Список Показать всё Скрыть всё
