• Характеристики

  Технология	Передатчик/приемник
  Минимальный размер детектируемого объекта (MDO)	Параллельные лучи, 55 mm 1)
  Расстояние между лучами	50 mm
  Количество лучей	30
  Высота контроля	1.450 mm
  Режим параметрирования	Standard (переключающий)

  • 1) MDO минимальный размер детектируемого объекта.

• Производительность

  Максимальная дальность сканирования	7 m 1)
  Минимальная дальность сканирования	Параллельные лучи: ≥ 0 mm
  Дистанция работы	5 m
  Оценка	Параллельные лучи, 5,5 ms 2)

  • 1) Отсутствует резерв на случай воздействия окружающей среды и старения диода.
  • 2) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	1 x PNP
  Тип подключения	Разъем M12, 5-конт.
  Интерфейс связи	-

• Механика/электроника

  Длина волны	Инфракрасный свет, 880 nm
  Напряжение питания UV	Пост. ток 18 V ... 30 V 1)
  Потребляемый ток передатчика	200 mA 2)
  Потребляемый ток приемника	190 mA 2)
  Остаточная пульсация	< 5 Vss
  Выходной ток Iмакс.	≤ 100 mA 3)
  Выходная нагрузка емкостная	100 nF
  Выходная нагрузка индуктивная	1 H
  Время инициализации	1 s
  Размеры (Ш x В x Г)	34 mm x 1.564 mm x 29 mm
  Материал корпуса	Алюминий
  Индикация	7-сегментный индикатор, 7-сегментный индикатор
  Синхронизация	Кабель
  Тип защиты	IP65
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	3,835 kg
  Лицевая панель	PMMA

  • 1) Без нагрузки.
  • 2) , Без нагрузки при 24 В.
  • 3) Типовые значения.

• Данные окружающей среды

  Класс защиты	III
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–25 °C +55 °C
  Диапазон температур при хранении	–40 °C +70 °C
  Нечувствительность ко внешним источникам света	Прямой: 12.500 lx 1) Непрямой: 50.000 lx 1)
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
  Устойчивость к сотрясениям	10 g / IEC 68-2-29 / 16 ms

  • 1) Солнечный свет.

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

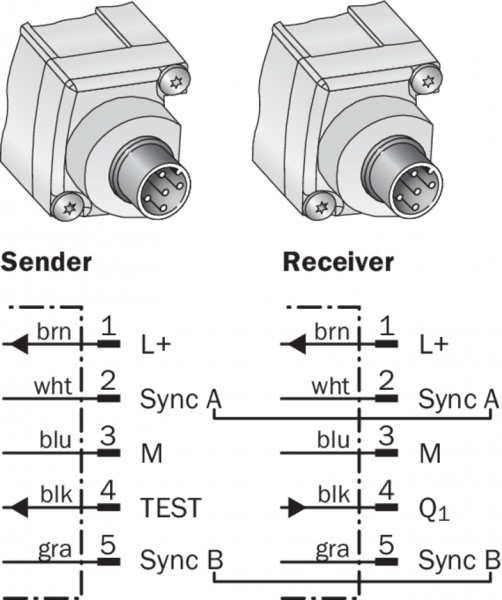

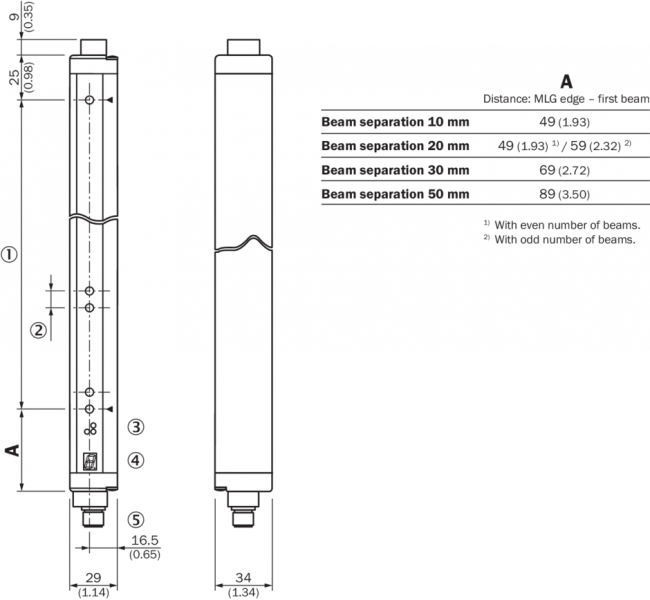

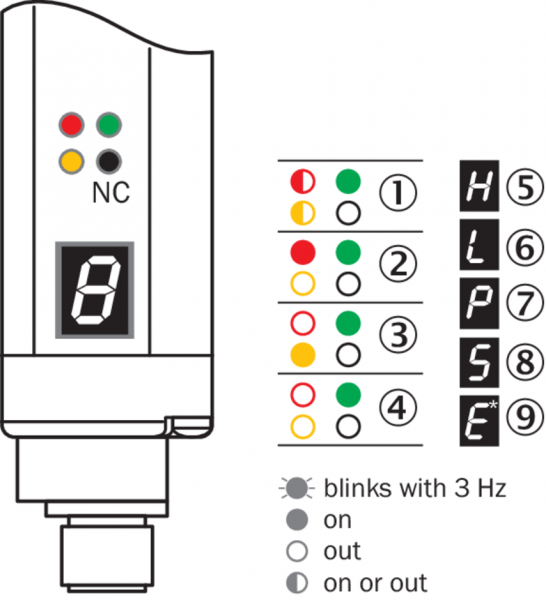

Габаритный чертеж варианты настройки приемника тип и схема подключения Вид: Галерея Список Показать всё Скрыть всё
