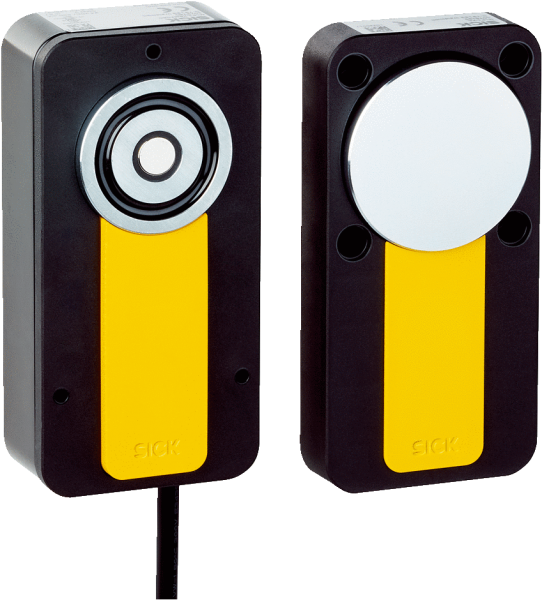

• Характеристики

  Принцип работы датчика	Транспондер
  Удерживающее усилие	500 N
  Удерживающее усилие	25 N
  Допуск на сдвиг	≤ 5 mm
  Безопасное расстояние выключения Sar	45 mm
  Только для защиты процесса	✔

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508), SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849) 1)
  PFHd (средняя вероятность опасного отказа в час)	1,5 x 10-8 (EN ISO 13849) 2)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Невысокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.).

  • 1) В одном каскаде уровень производительности каскада в целом уменьшается в зависимости от числа и вида устройств в этом каскаде. Применение РL e возможно только в каскадах с максимум 6 устройствами.
  • 2) При 40 °C и 1000 м исходной высоты над уровнем моря.

• Функции

  Каскадное подключение

  ✔ (возможность каскадирования с тавровым элементом или Flexi Loop)

• Интерфейсы

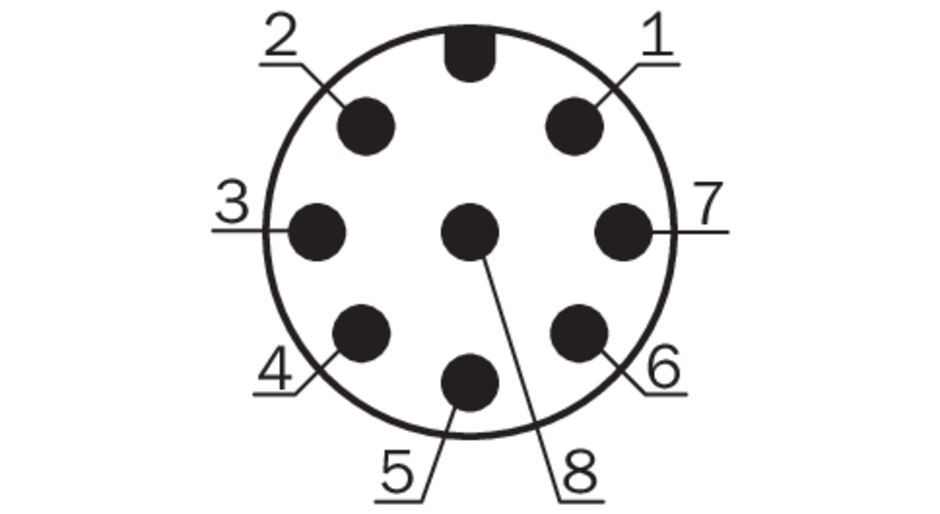

  Тип подключения Кабель с разъемом M12, 8-конт. Flexi-Loop-ready ✔ Длина кабеля 150 mm Материал кабеля ПВХ Длина кабеля подключения ≤ 100 m

• Электрические данные

  Класс защиты	III (IEC 61140)
  Степень загрязнения	3 (EN 60947-1)
  Классификация по cULus	Класс 2
  Категория потребления	DC-13 (IEC 60947-5-1)
  Расчетное напряжение на изоляции Ui	32 V
  Максимально допустимое импульсное напряжение Uimp	1.500 V
  Напряжение питания Uv при подключении отдельного аварийного выключателя Датчик 24 V DC (19,2 V DC ... 28,8 V DC) Магнит 24 V DC (19,2 V DC ... 28,8 V DC)
  Напряжение питания Uv при подключении каскада Датчик 24 V DC (22,8 V DC ... 28,8 V DC) Магнит 24 V DC (21,6 V DC ... 28,8 V DC)
  Потребление тока Блокирующее устройство активно 350 mA Блокирующее устройство неактивно 50 mA
  Частота переключения	≤ 0,5 Hz
  Тип выхода	Полупроводниковый выход (OSSD)
  Выходной ток (устройство переключения выходного сигнала OSSD)	≤ 100 mA
  Диагностический выход	≤ 25 mA, защищено от короткого замыкания
  Емкость провода	400 nF (при OUT A и OUT B)
  Оценка	50 ms 1)
  Время разблокировки	100 ms 1)
  Время риска	100 ms 1)
  Задержка включения	2,5 s
  Принцип запирания	Принцип нормально разомкнутой цепи

  • 1) В одном каскаде это значение умножается на число предохранительных выключателей в каскаде.

• Механические данные

  Вес Выключатель 510 g Пускатель 210 g

  Материал Корпус датчика Анодированный алюминий Корпус пускателя ПВХ с армированием стекловолокном Анкерная плита Никелированная сталь

  Размеры (Ш x В x Г) Выключатель 120 mm x 60 mm x 38,5 mm Пускатель 120 mm x 60 mm x 20,5 mm

  Допуск на сдвиг Вертикально ≤ 5 mm Горизонтальный ≤ 5 mm Угол раскрытия ≤ 3°

• Данные окружающей среды

  Тип защиты	IP67 (EN 60529)
  Диапазон рабочих температур	–20 °C ... +55 °C
  Температура хранения	–25 °C ... +70 °C
  Относительная влажность воздуха	50 %, при 70 °C (IEC 60947-5-2)
  Виброустойчивость	10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6)
  Ударопрочность	30 g, 11 ms (EN 60068-2-27)
  ЭМС	EN IEC 61326-3-1 EN IEC 60947-5-2 EN IEC 60947-5-3

• Классификации

  ECl@ss 5.0	27272603
  ECl@ss 5.1.4	27272603
  ECl@ss 6.0	27272603
  ECl@ss 6.2	27272603
  ECl@ss 7.0	27272603
  ECl@ss 8.0	27272603
  ECl@ss 8.1	27272603
  ECl@ss 9.0	27272603
  ETIM 5.0	EC002593
  ETIM 6.0	EC002593
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

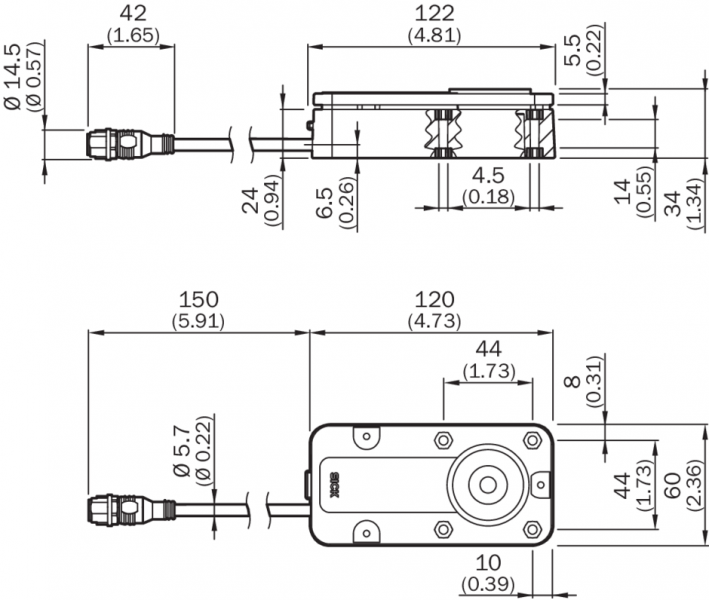

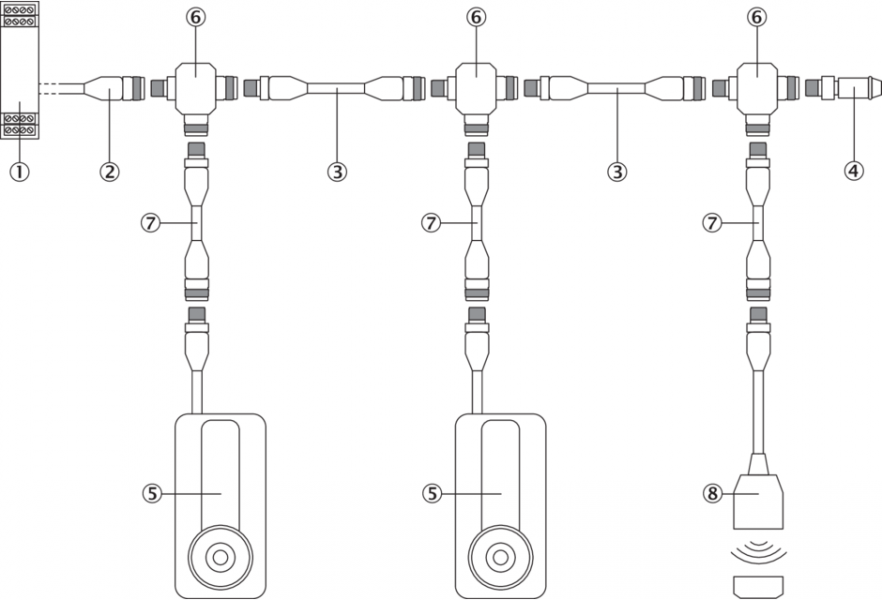

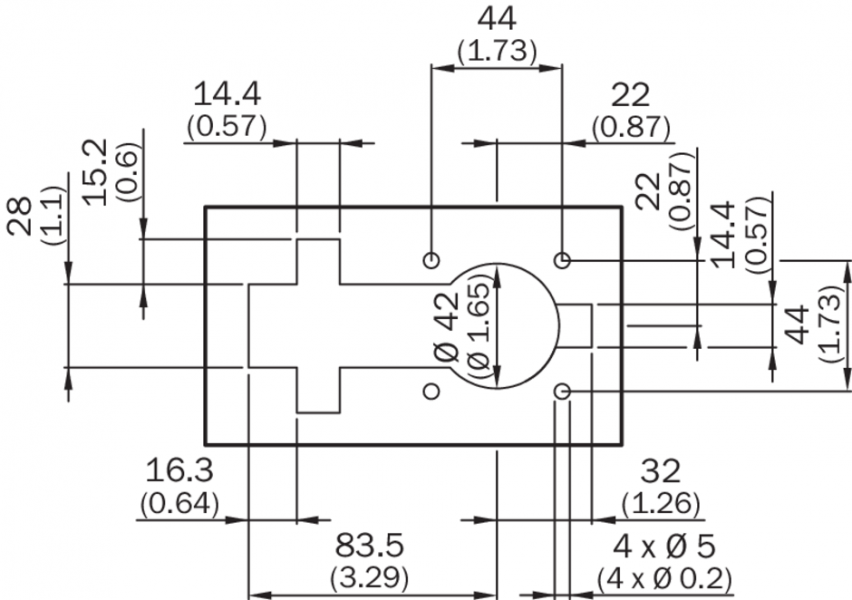

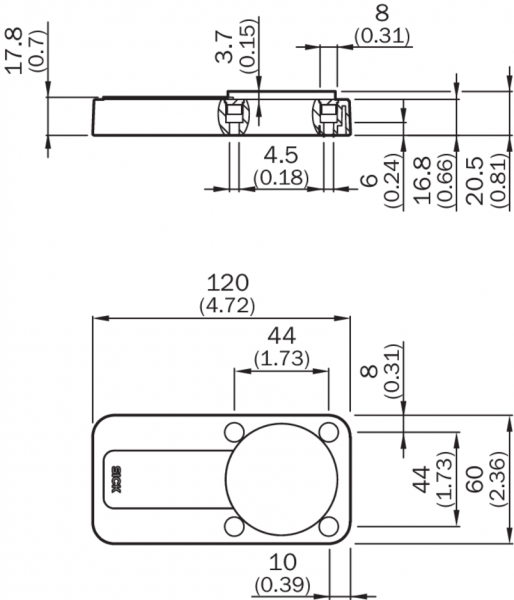

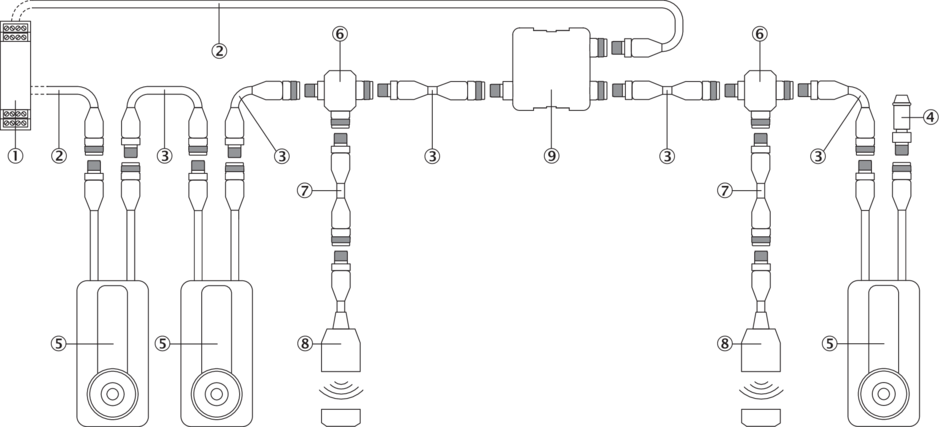

Габаритный чертеж Датчик со штекером M12 Габаритный чертеж Пускатель Габаритный чертеж Углубление для монтажа Последовательное подключение Подключение аварийных выключателей, соединенных через тройник Последовательное подключение Любая комбинация методов подключения Схема соединений Вид: Галерея Список Показать всё Скрыть всё
