Одножильный или с тонкой жилой (1 шт.): 0,5 mm² ... 2,5 mm²
С тонкой жилой с наконечником согласно EN 46288 (1 шт.): 0,5 mm² ... 2,5 mm²
Интерфейс энкодера
Измерение напряжения двигателя
Электрические данные - Эксплуатационные параметры
Напряжение питания (A1/A2)
24 V (21,6 V ... 28,8 V)
Тип напряжения
Пост. ток
Остаточная пульсация
10 %
Макс. потребляемая мощность
≤ 4 W
Напряжение питания для полупроводниковых диагностических выходов (A3/A4)
24 V DC (11 V DC ... 30 V DC)
Остаточная пульсация
10 %
Электрические данные - Измерительные входы (L1/L2/L3)
Напряжение измерения/двигателя
≤ 690 V AC
Только для приложений UL-508
≤ 600 V AC
Порог напряжения Uan
20 mV ... 400 mV, регулируется
Время простоя ts
0,2 s ... 6 s, регулируется
Гистерезис (для распознавания работы двигателя)
100 %
Оценка
≤ 100 ms

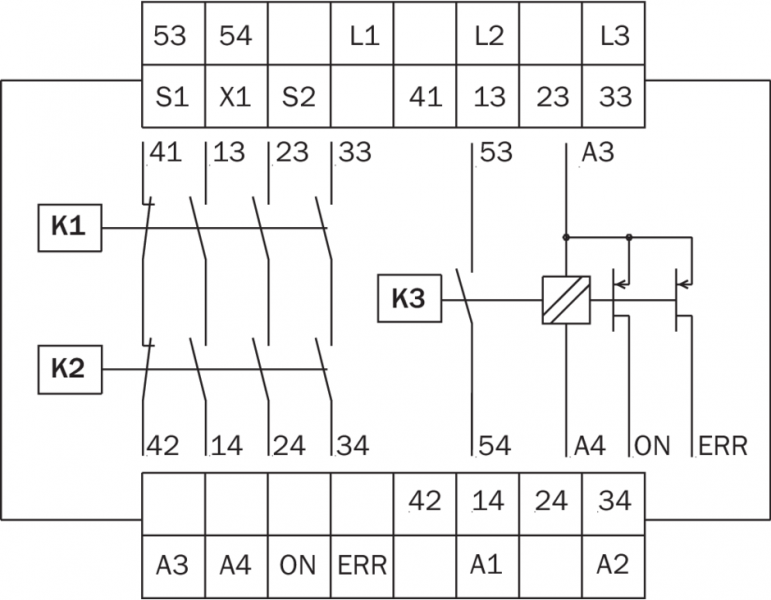

Электрические данные - Выходы с поддержкой безопасности: нормально открытый (13/14, 23/24, 33/34), нормально закрытые контакты с принудительным управлением: нормально закрытый (41/42)
Набор контактов (контакты с поддержкой безопасности)
3 нормально открытых + 1 нормально открытый
Тип контакта
Реле, с принудительным управлением
Номинальное напряжение переключения
250 V AC
Коммутационная способность по AC 15
Нормально открытый: 3 A / 230 В переменного тока (EN 60947-5-1)
Нормально закрытый: 2 A / 230 В переменного тока (EN 60947-5-1)
Коммутационная способность по DC 13
2 A/24 В переменного тока (EN 60947-5-1)
Макс. частота переключения
≤ 1.200 /h
Срок службы контактов при 230 В / 5 A AC cos φ = 0,5
