Показать всё Скрыть всё

• Характеристики

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	10 mm x 16 mm x 28 mm
  Расстояние срабатывания Sn	0 mm ... 60 mm 1)
  Расстояние срабатывания обеспечено Sa	48,6 mm
  Номинальная чувствительность срабатывания	≤ 1 mT
  Частота переключения	1.000 Hz
  Тип подключения	Кабель, 3-жильный, 2 m 2)
  Переключающий выход	PNP
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP67 3)

  • 1) Расстояние срабатывания относительно установки в немагнитных материалах с магнитом MAG-3010-B (M4.0).
  • 2) Запрещается деформировать кабель ниже 0 °C.
  • 3) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 % 1)
  Падение напряжения	≤ 1,5 V 2)
  Потребление тока	≤ 5 mA 3)
  Задержка готовности	≤ 26 ms
  Гистерезис	1 % ... 10 %
  Воспроизводимость	≤ 1 % 4)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA
  Материал кабеля	Полиуретан
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–25 °C ... +75 °C
  Материал корпуса	Пластик, VISTAL®
  Материал, активная поверхность	Пластик, VISTAL®

  • 1) От UV.
  • 2) При Ia max.
  • 3) Не задействован.
  • 4) От Sr, (UV и Ta пост.).

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

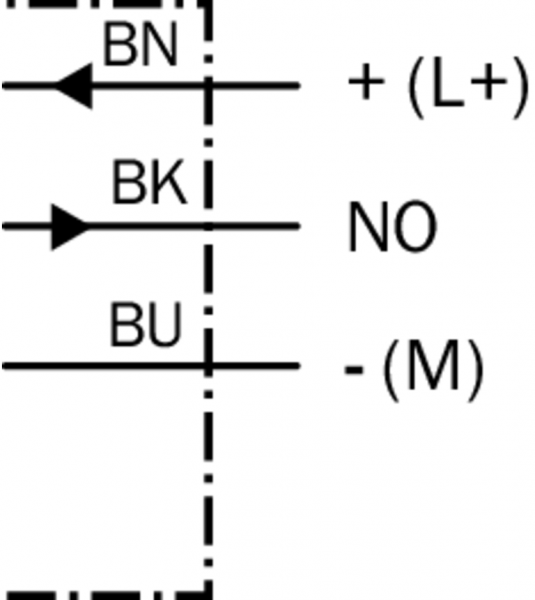

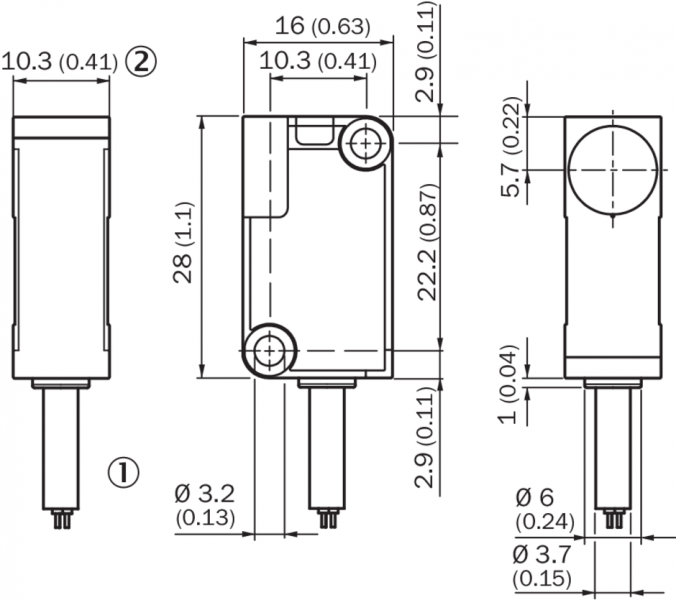

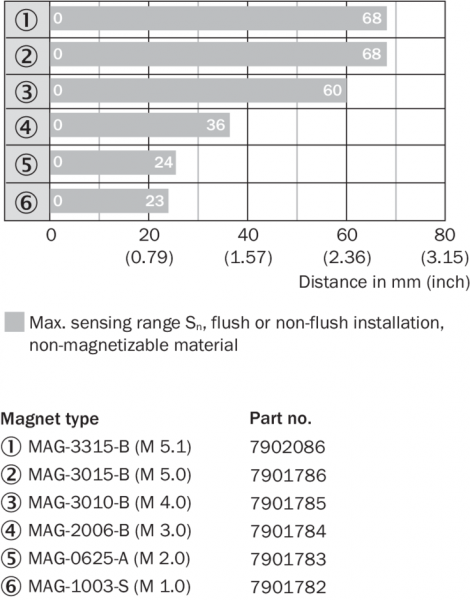

Схема соединений cd-001 Расстояние срабатывания Габаритный чертеж MQ10, кабель Вид: Галерея Список Показать всё Скрыть всё
