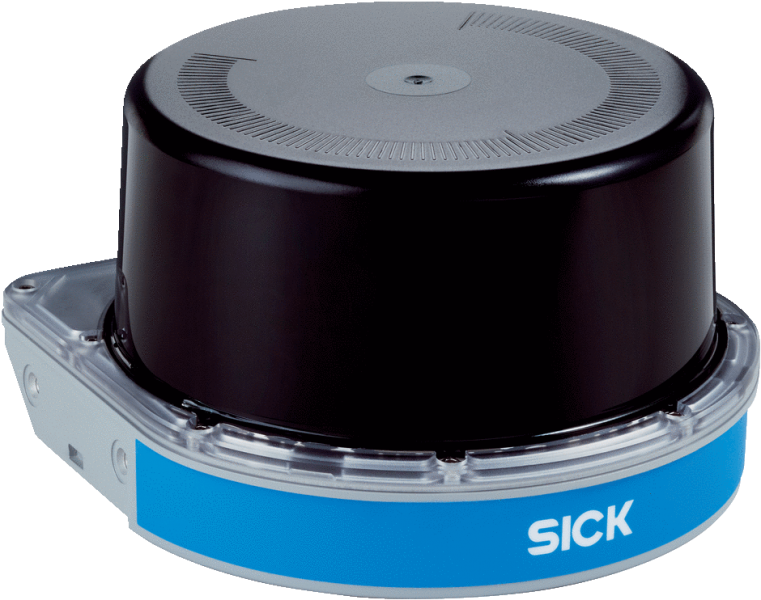

• Характеристики

  Область применения	Indoor
  Источник света	Инфракрасный (850 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия Горизонтальный 275° Вертикально 7,5° (более 4 плоскостей измерения)
  Частота сканирования	50 Hz, 4 x 12,5 Гц
  Угловое разрешение	0,25°
  Обогрев	Самонагрев
  Рабочая область	0,2 m ... 64 m
  Дальность сканирования При диффузном отражении 10 % 16 m При коэффициенте диффузного отражения 90 % 30 m
  Размер пятна	10,4 mrad x 8,7 mrad
  Количество обрабатываемых эхосигналов	3

• Производительность

  Частота развертки/регенерации изображения	55 000 ... 165 000 точек измерения/с
  Оценка	4 слоя, typ. 20 ms 1) 80 мс (1 слой), typ. 80 ms
  Систематическая ошибка	± 60 mm
  Статистическая ошибка	≤ 30 mm
  Встроенное приложение	Встроенный анализ полей с гибкими полями на 4 уровнях, Вывод данных
  Количество полей	До 24 полей
  Одновременная обработка случаев	6
  Фильтр	Туманный фильтр Сажевый фильтр Фильтр среднего значения Медианный фильтр Оценка нулевой точки земли

  • 1) В зависимости от размеров объекта.

• Интерфейсы

  Ethernet ✔ , TCP/IP, UDP/IP Функция Host, OPC, NTP, вывод результатов измерений (расстояние, RSSI) Скорость передачи данных 10/100 Мбит/с
  Оптическая индикация	LEDs
  Конфигурационное ПО	SOPAS ET, веб-сервер (индикация)

• Механика/электроника

  Электрическое подключение	Цилиндрический соединитель M12 (D-кодир., выровнен) с поворотным блоком подключения
  Рабочее напряжение	10 V ... 30 V
  Потребляемая мощность	≤ 13 W, пусковой период макс. 30 Вт за 1 с
  Корпус	AlMG4,5
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)
  Класс защиты	III
  Вес	1,2 kg
  Размеры (Д x Ш x В)	151,9 mm x 150 mm x 92,5 mm

• Данные окружающей среды

  Диффузное отражение	2 % ... > 1.000 % (Отражатель)
  Электромагнитная совместимость (ЭМС)	EN 61000-6-1 (2007-10) EN 61000-6-2:2005-08 EN 61000-6-4 (2007-01) + A1 (2011)
  Виброустойчивость	IEC 60068-2-6:2007
  Ударопрочность	IEC 60068-2-27:2008
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–40 °C ... +75 °C
  Нечувствительность ко внешним источникам света	80 klx

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

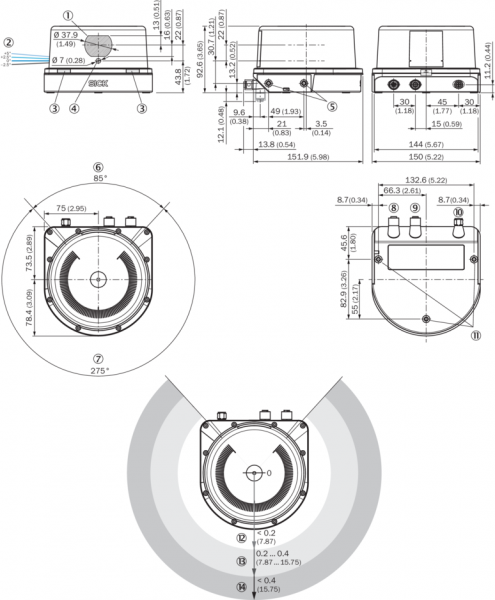

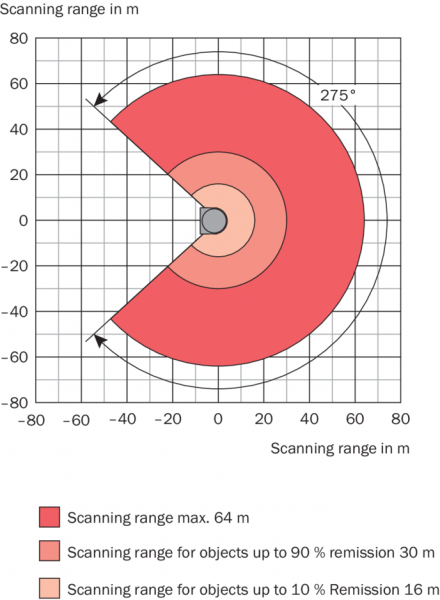

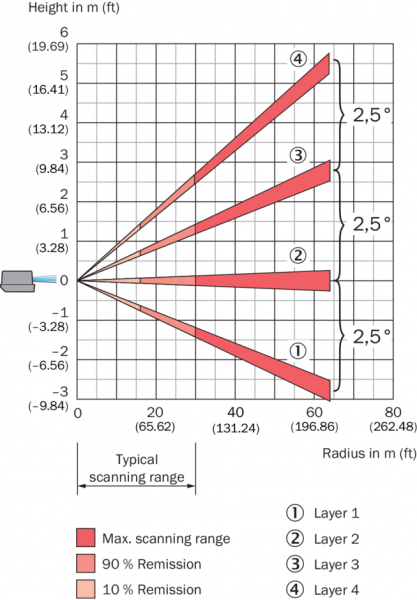

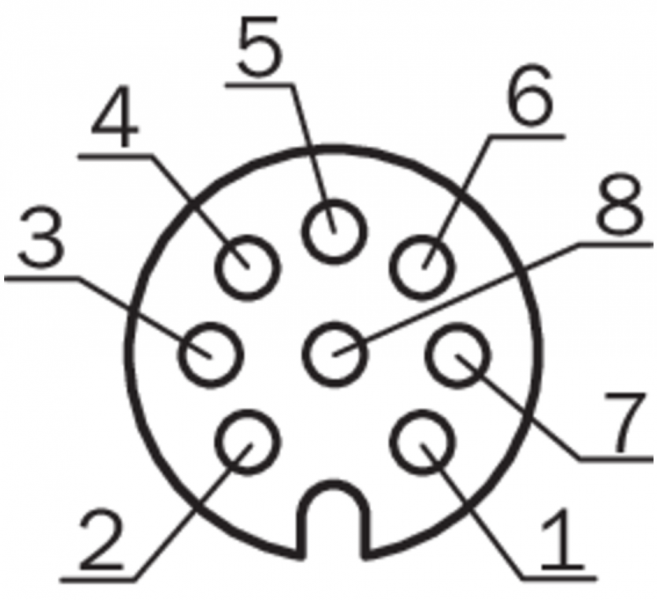

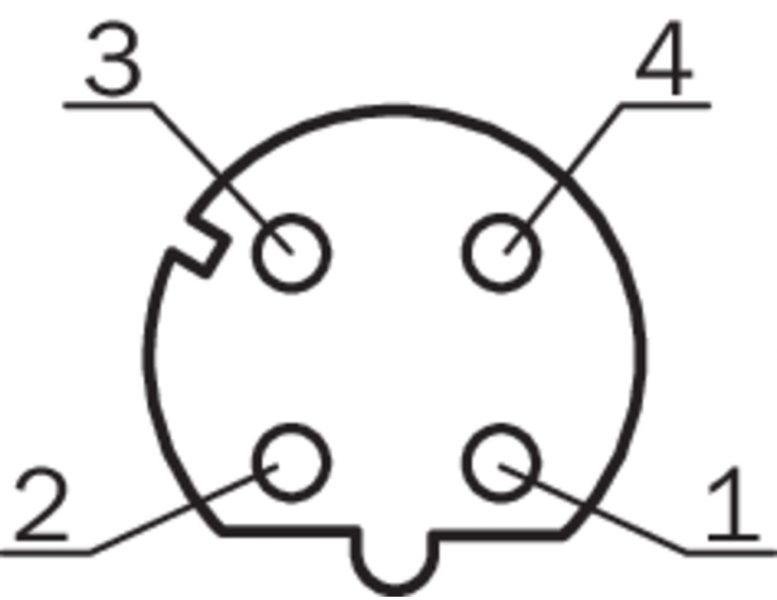

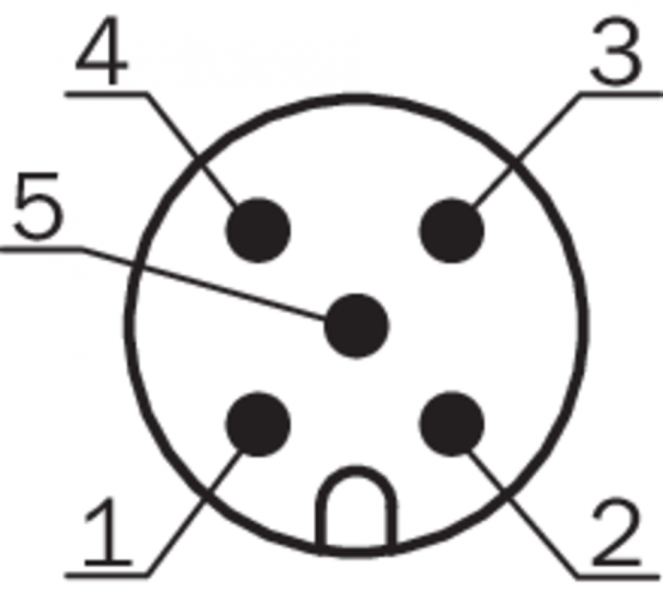

Габаритный чертеж Диаграмма рабочих зон Диаграмма рабочих зон Тип подключения I/O Тип подключения Ethernet Тип подключения Power Вид: Галерея Список Показать всё Скрыть всё
