• Характеристики

  Версия	Long Range
  Область применения	Outdoor
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)

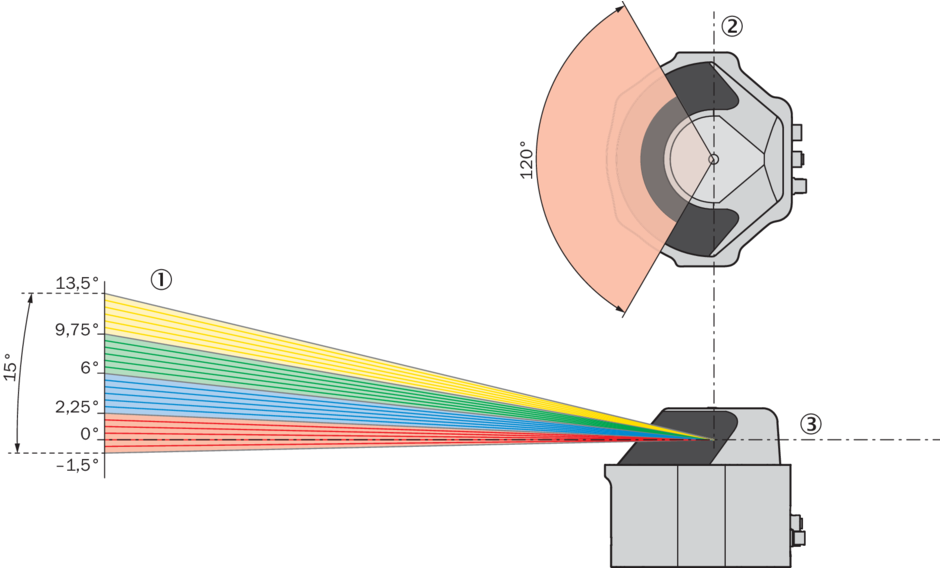

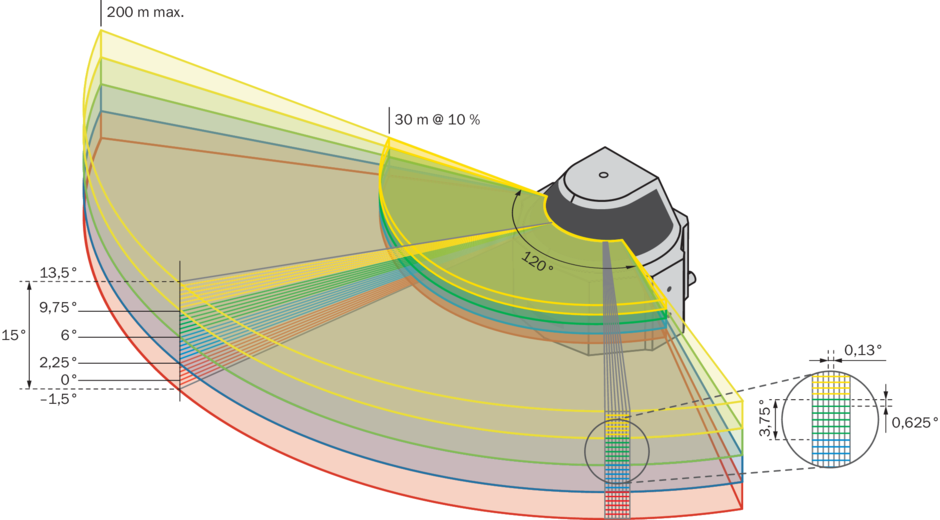

  Угол раскрытия Горизонтальный 120° Вертикально 15°
  Частота сканирования	10 Hz
  Угловое разрешение	0,13°, горизонтальный 0,625°, вертикально
  Рабочая область	0,5 m ... 200 m
  Дальность сканирования При диффузном отражении 10 % 30 m При коэффициенте диффузного отражения 90 % 75 m
  Количество обрабатываемых эхосигналов	4

• Производительность

  Систематическая ошибка	± 125 mm 1)
  Статистическая ошибка	30 mm 1)

  • 1) Типичное значение, реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Интерфейс передачи необработанных данных / настройка параметров Скорость передачи данных 100 Mbit/s ... 1 Gbit/s

• Механика/электроника

  Электрическое подключение	3 x Цилиндрический соединитель M12 (напряжение питания, Ethernet, I/O)
  Рабочее напряжение	10 V ... 29 V
  Потребляемая мощность	20 W
  Корпус	Алюминий/пластик (PMMA)
  Цвет корпуса	Серый
  Тип защиты	IP65, IP67
  Класс защиты	III
  Вес	2,2 kg
  Размеры (Д x Ш x В)	125,5 mm x 176 mm x 131 mm

• Данные окружающей среды

  Диапазон рабочих температур

  –20 °C ... +60 °C

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620
