• Характеристики

  Цилиндрический корпус	C-паз
  Цилиндрические корпусы с адаптером	SMC-шина ECDQ2 SMC-шина CDQ2
  Длина корпуса	19,5 mm
  Переключающий выход	2 x PNP
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 4-проводный
  Настройка	✔
  Тип защиты	IP67 1)

  • 1) Согласно EN 60529.

• Механика/электроника

  Рабочая зона	0 mm ... 50 mm
  Напряжение питания	12 V DC ... 30 V DC
  Потребление тока	≤ 15 mA 1)
  Падение напряжения	≤ 2,2 V
  Постоянный ток Ia	≤ 100 mA
  Класс защиты	III
  Для цилиндров SMC	✔
  Гистерезис тип.	1 mT
  Воспроизводимость	≤ 0,1 mT 2)
  Защита от инверсии полярности	✔
  Защита от короткого замыкания	✔
  Подавление импульса включения	✔
  Диапазон температур при работе	–20 °C ... +75 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2
  Материал корпуса	Пластик
  Тип подключения	Кабель, 4-жильный, 3 m
  Материал кабеля	Полиуретан
  Сечение провода	0,08 mm²
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Без нагрузки.
  • 2) Ub и Ta постоянны.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

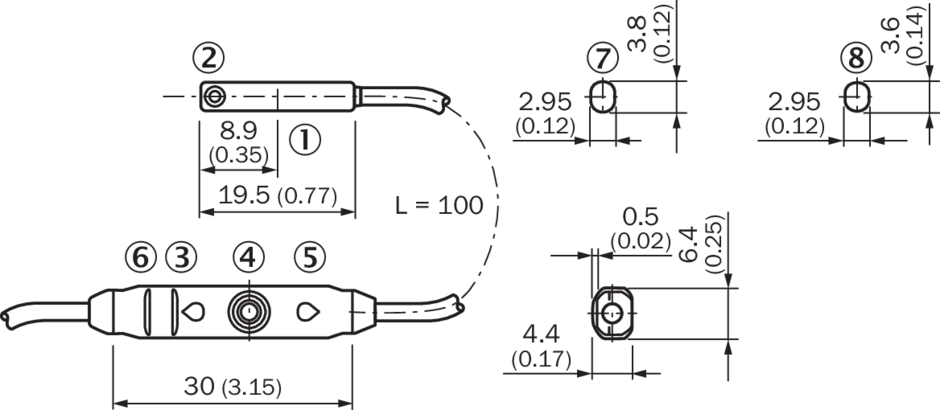

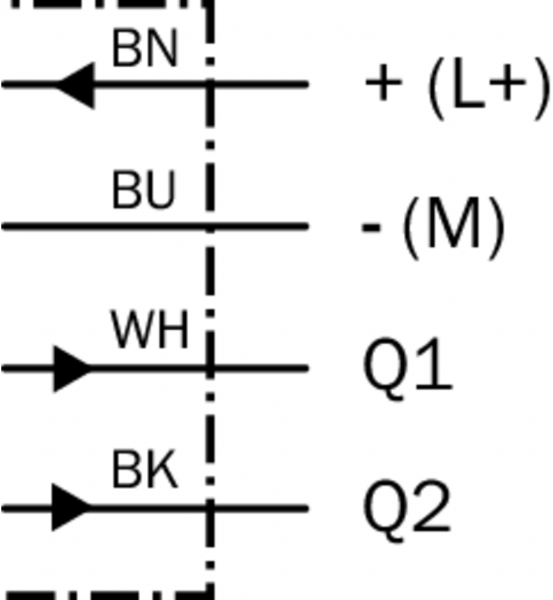

Схема соединений cd-033 Габаритный чертеж Кабель Вид: Галерея Список Показать всё Скрыть всё
