Показать всё Скрыть всё
- Характеристики
| Цилиндрический корпус | T-образный паз |
| Цилиндрические корпусы с адаптером | Цилиндр с профилированным штоком Цилиндр с затянутым на поршень штоком Круглый цилиндр Цилиндр с пазом в виде ласточкина хвоста SMC-шина CDQ2 SMC-шина ECDQ2 |
| Длина корпуса | 40 mm |
| Переключающий выход | 2 x PNP |
| Функция выхода | Нормально открытый |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Настройка | ✔ |
| Тип защиты | IP67 1) |
- Механика/электроника
| Рабочая зона | 0 mm ... 50 mm |
| Напряжение питания | 12 V DC ... 30 V DC |
| Потребление тока | ≤ 15 mA 1) |
| Падение напряжения | ≤ 2,2 V |
| Постоянный ток Ia | ≤ 100 mA |
| Класс защиты | III |
| Гистерезис тип. | 1 mT |
| Воспроизводимость | ≤ 0,1 mT 2) |
| Защита от инверсии полярности | ✔ |
| Защита от короткого замыкания | ✔ |
| Подавление импульса включения | ✔ |
| Диапазон температур при работе | –20 °C ... +75 °C |
| Ударопрочность и виброустойчивость | 30 г, 11 мс/10…55 Гц, 1 мм |
| ЭМС | Согласно EN 60947-5-2 |
| Материал корпуса | Пластик |
| Тип подключения | Кабель с разъемом M8, 4-конт., с гайкой с накаткой, 0,5 m |
| Материал кабеля | Полиуретан |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
- Классификации
| ECl@ss 5.0 | 27270104 |
| ECl@ss 5.1.4 | 27270104 |
| ECl@ss 6.0 | 27270104 |
| ECl@ss 6.2 | 27270104 |
| ECl@ss 7.0 | 27270104 |
| ECl@ss 8.0 | 27270104 |
| ECl@ss 8.1 | 27270104 |
| ECl@ss 9.0 | 27270104 |
| ETIM 5.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

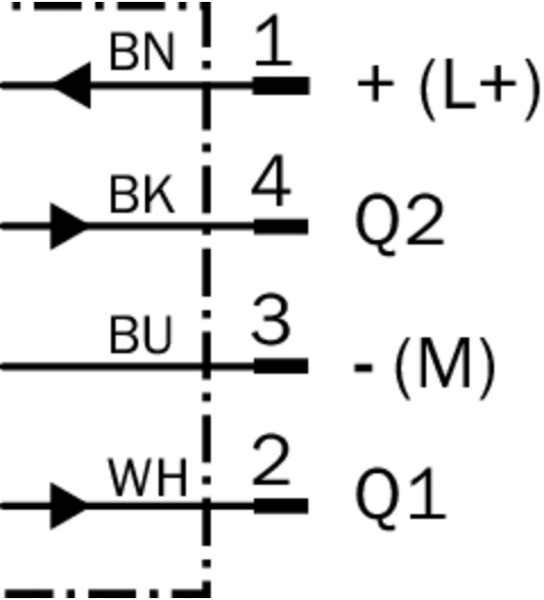

Схема соединений cd-032

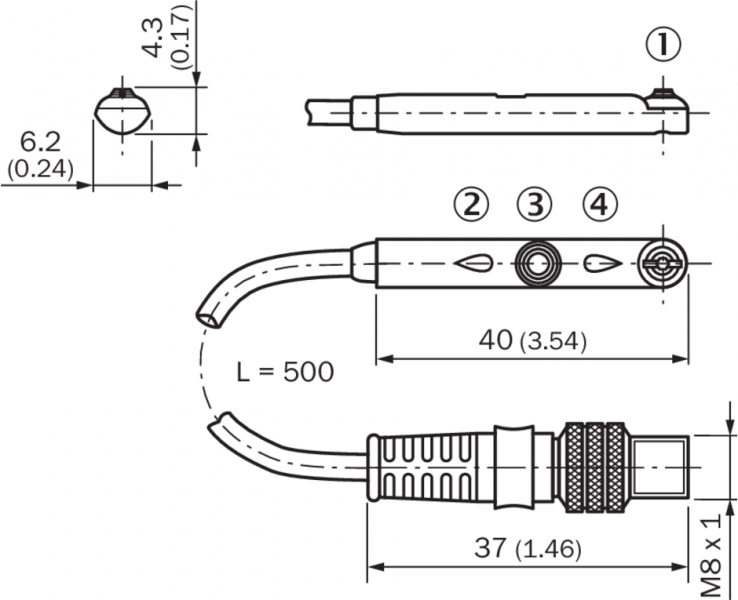

Габаритный чертеж Кабель с разъемом M8, с гайкой с накаткой
