• Характеристики

  Цилиндрический корпус	T-образный паз
  Цилиндрические корпусы с адаптером	Цилиндр с профилированным штоком Цилиндр с затянутым на поршень штоком Круглый цилиндр Цилиндр с пазом в виде ласточкина хвоста SMC-шина CDQ2 SMC-шина ECDQ2
  Длина корпуса	24 mm
  Переключающий выход	PNP
  Частота переключения	+ 1.000 Hz
  Функция выхода	Нормально открытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Тип защиты	IP67 1) IP69K 2)
  Кабельный отвод	Осевая

  • 1) Согласно EN 60529 (IP67/IP68).
  • 2) Согласно DIN 40050 (IP69K).

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Потребление тока	≤ 10 mA 1)
  Падение напряжения	≤ 2,2 V
  Постоянный ток Ia	≤ 200 mA
  Класс защиты	III
  Задержка готовности	25 ms
  Чувствительность срабатывания тип.	2,8 mT
  Переход через крайнее положение тип.	9 mm
  Гистерезис тип.	> 0,5 mT
  Воспроизводимость	≤ 0,1 mT 2)
  Защита от инверсии полярности	✔
  Защита от короткого замыкания	✔
  Подавление импульса включения	✔
  Диапазон температур при работе	–30 °C ... +80 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-2
  Материал корпуса	Пластик, PA12
  Тип подключения	Кабель, 3-жильный, 5 m
  Материал кабеля	PVC
  Сечение провода	0,14 mm²

  • 1) Без нагрузки.
  • 2) Ub и Ta постоянны.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

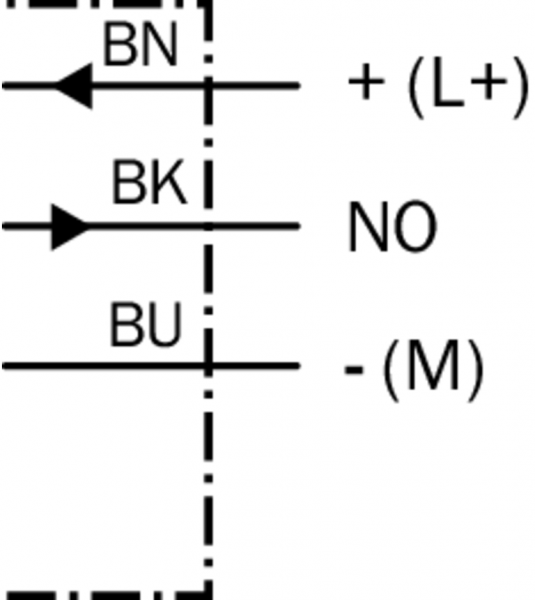

Схема соединений cd-001 Вид: Галерея Список Показать всё Скрыть всё
