• Характеристики

  Версия	Long Range
  Область применения	Outdoor
  Источник света	Лазерный диод (905 nm)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	270°
  Частота сканирования	≥ 25 Hz
  Угловое разрешение	0,001°, с отражателями 0,25°, на исходных данных/данных контуров
  Рабочая область	0,5 m ... 50 m (30 м с отражателями)

• Производительность

  Систематическая ошибка	Typ. ± 10 mm (RDI) Typ. ± 30 mm (Контур)
  Статистическая ошибка	Typ. 8 mm (RDI) 1) Typ. 12 mm (Контур) 1)

  • 1) 1 сигма.

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Host Скорость передачи данных 10/100 Мбит/с

  Последовательный ✔ , RS-232 Функция Host, AUX Скорость передачи данных 9,6 kBaud ... 115,2 kBaud

• Механика/электроника

  Рабочее напряжение	10,8 V DC ... 30 V DC
  Потребляемая мощность	Typ. 20 W, нагреватель тип 40 Вт
  Корпус	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP67 (EN 60529/A1 (2002-02))
  Класс защиты	III (EN 61140 (2002-03))
  Вес	1,1 kg

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01)
  Виброустойчивость	EN 60068-2-6 (1995-04)
  Диапазон рабочих температур	–30 °C ... +50 °C
  Температура хранения	–30 °C ... +70 °C
  Допустимая относительная влажность воздуха	≤ 85 %, без образования конденсата

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

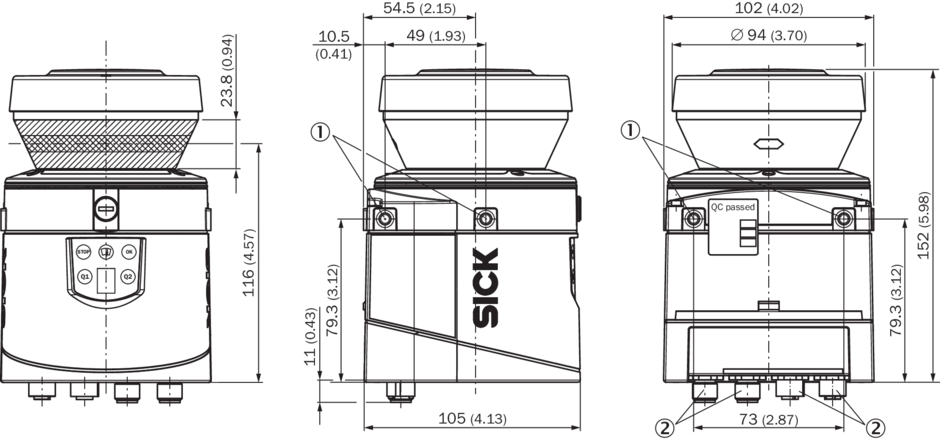

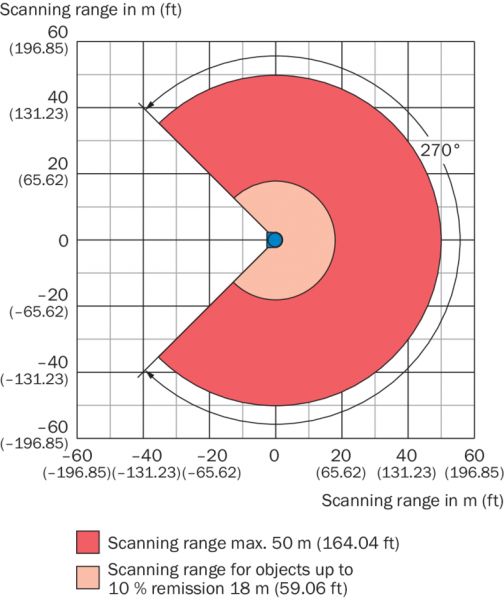

Габаритный чертеж Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
