• Характеристики

  Версия	Long Range
  Область применения	Indoor
  Источник света	905 nm
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	360°
  Частота сканирования	5 Hz ... 20 Hz
  Угловое разрешение	0,125°, 1,875°, 0,25°, 0,375°, 0,5°, 0,75°, 1°, Чересстрочная развертка: 0,0625°
  Рабочая область	0,5 m ... 250 m
  Дальность сканирования при яркости 10 %	35 m

• Производительность

  Распознаваемая форма объекта	Практически любая
  Систематическая ошибка	± 10 mm 1)
  Статистическая ошибка	15 mm 1)

  • 1) Реальное значение зависит от условий окружающей среды.

• Интерфейсы

  Ethernet ✔ , TCP/IP Скорость передачи данных 100 Mbit/s
  Последовательный ✔ , RS-232 Скорость передачи данных 19,2 kBaud ... 115 kBaud
  Переключающие выходы	1 (digital)
  Оптическая индикация	4 LEDs (Индикаторы состояния)

• Механика/электроника

  Электрическое подключение	3 x Штекер/разъем M12
  Рабочее напряжение	24 V DC, ± 15 %
  Потребляемая мощность	36 W
  Корпус	Алюминиевое литье
  Цвет корпуса	Светло-голубой (RAL 5012)
  Тип защиты	IP65
  Класс защиты	III
  Вес	2,4 kg
  Размеры (Д x Ш x В)	115 mm x 120,5 mm x 222 mm

• Данные окружающей среды

  Диапазон рабочих температур	0 °C ... +50 °C
  Температура хранения	–20 °C ... +80 °C
  Допустимая относительная влажность воздуха	85 %, без образования конденсата

• Общие указания

  Указание по применению

  Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

• Классификации

  ECl@ss 5.0	27270990
  ECl@ss 5.1.4	27270990
  ECl@ss 6.0	27270913
  ECl@ss 6.2	27270913
  ECl@ss 7.0	27270913
  ECl@ss 8.0	27270913
  ECl@ss 8.1	27270913
  ECl@ss 9.0	27270913
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	46171620

Показать всё Скрыть всё

Технические чертежи

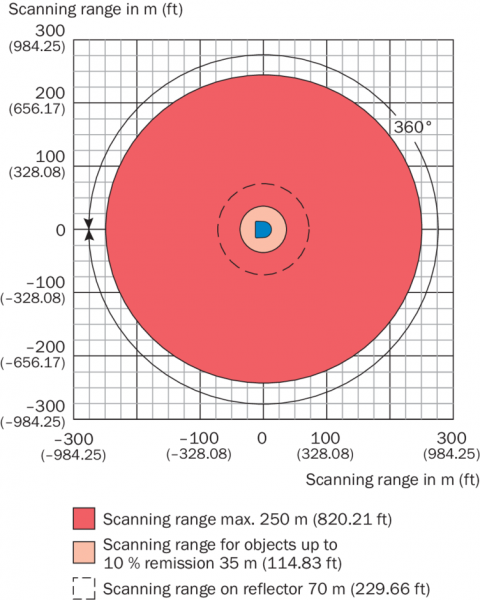

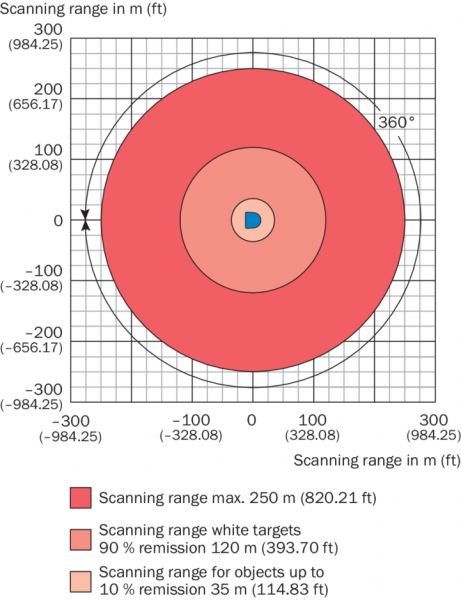

Диаграмма рабочих зон Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё
