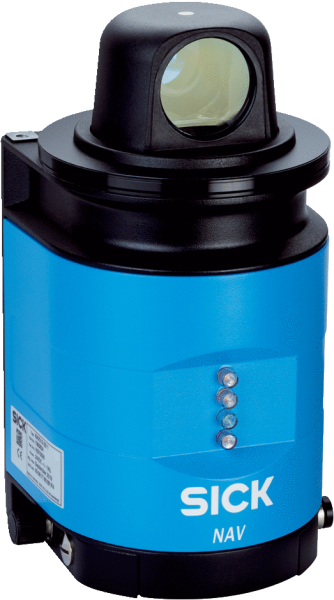

NAV350-3232

Характеристики

Версия	Long Range
Область применения	Indoor
Источник света	905 nm
Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
Угол раскрытия	360°
Частота сканирования	8 Hz, ± 5 %
Угловое разрешение	0,25°
Рабочая область	0,5 m ... 250 m (отражателей 0,5–70 м)
Дальность сканирования при яркости 10 %	35 m

Производительность

Распознаваемая форма объекта	Практически любая
Систематическая ошибка	± 10 mm (RDI) 1) ± 15 mm (Контур) 1)
Статистическая ошибка	15 mm (Контур) 1)
Накопитель рефлектора	12.000
Точность позиционирования	± 4 mm
Встроенное приложение	Навигация

Интерфейсы

Ethernet	✔ , TCP/IP
Скорость передачи данных	100 Mbit/s

Последовательный	✔ , RS-232
Скорость передачи данных	19,2 kBaud ... 115 kBaud

Переключающие выходы

1 (digital)

Оптическая индикация

4 LEDs (Индикаторы состояния)

Механика/электроника

Данные окружающей среды

Диапазон рабочих температур	0 °C ... +50 °C
Температура хранения	–20 °C ... +80 °C
Допустимая относительная влажность воздуха	85 %, без образования конденсата
Маркеры-отражатели (рекомендуется)	Полоскости: ширина ≥ 80 мм, цилиндрической формы: диаметр ≥ 80 мм

Общие указания

Указание по применению

Датчик не является оборудованием для обеспечения безопасности в определении действующих норм безопасности в области машиностроения.

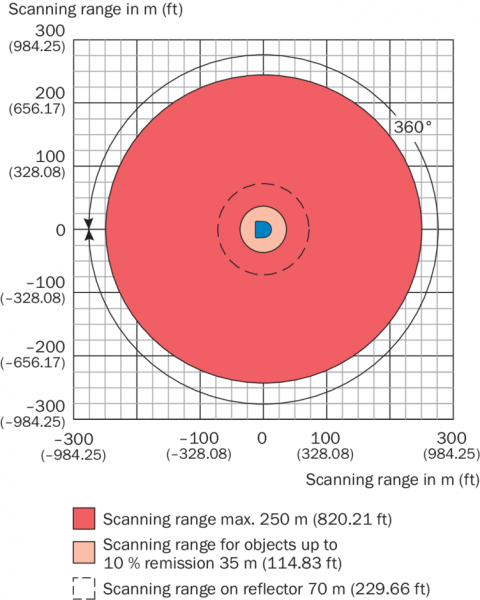

Диаграмма рабочих зон Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство NAV3xx
