• Характеристики

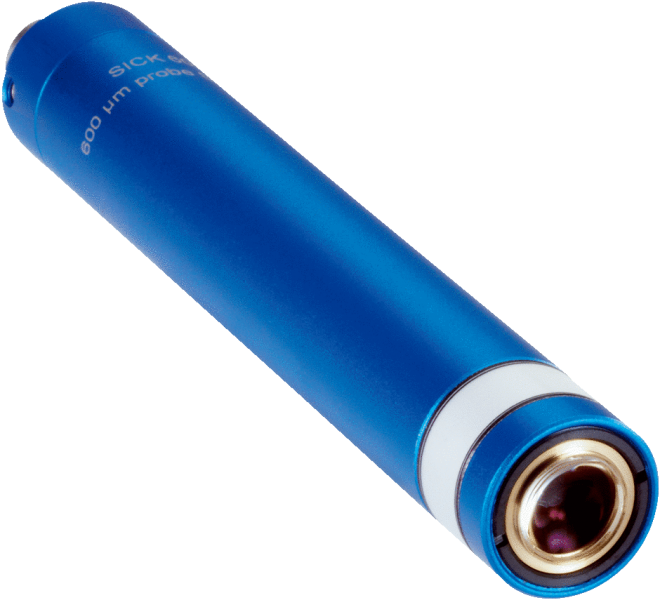

  Часть системы	Сенсорная головка 600 µm
  Принцип измерения	Хроматический конфокальный 1)
  Объект измерения	Естественные объекты

  • 1) Подходит для измерения шероховатости.

• Производительность

  Диапазон измерения	6,2 mm ... 6,8 mm
  Середина диапазона измерения	6,5 mm
  Разрешение	0,018 µm, 15 bit
  Линейность	± 200 nm 1)
  Тип. размер светового пятна (расстояние)	Ø 4 µm
  Особая задача	Измерение толщины прозрачного материала
  Угол относительно измеряемой поверхности	90° ± 30° 2)
  Измерение толщины прозрачного материала	30 µm ... 900 µm 3)

  • 1) Протоколы калибровки предоставляются по запросу.
  • 2) Снижение точности в краевых зонах.
  • 3) Показатель преломления n= 1,5.

• Механика/электроника

  Напряжение питания UV	Нет, пассивная головка датчика
  Потребляемая мощность	Нет, пассивная головка датчика
  Материал корпуса	Алюминий
  Материал переднего окна	Стекло
  Тип подключения	Коннектор оптоволоконного кабеля 1)
  Вес	71 g

  • 1) Использовать только с оптоволоконными кабелями SICK.

• Данные окружающей среды

  Рабочий диапазон температур	+5 °C ... +50 °C
  Диапазон температур при хранении	–25 °C ... +55 °C
  Относительная влажность воздуха (без образования конденсата)	5 % ... 80 %

• Общие указания

  Примечание

  Это изделие продается только комплектом (SOC*)

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

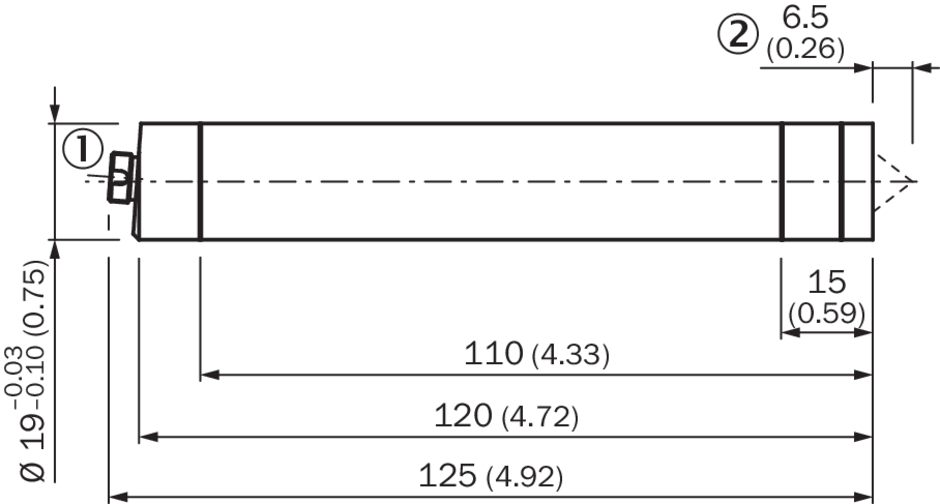

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
