• Характеристики

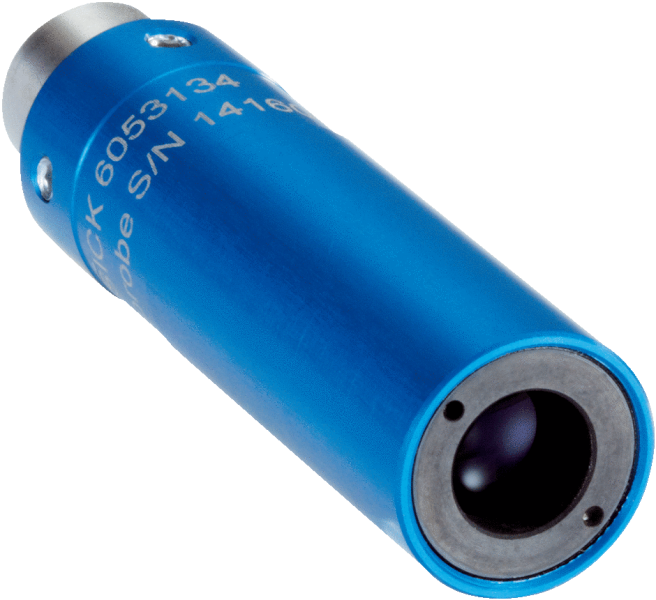

  Часть системы	Сенсорная головка 6 mm
  Принцип измерения	Интерферометрический
  Объект измерения	Естественные объекты

• Производительность

  Диапазон измерения	24 mm ... 30 mm
  Середина диапазона измерения	27 mm
  Разрешение	5,5 nm
  Линейность	± 60 nm 1)
  Тип. размер светового пятна (расстояние)	Ø 40 µm
  Особая задача	Измерение толщины прозрачного материала
  Угол относительно измеряемой поверхности	90° ± 5° 2)
  Измерение толщины прозрачного материала	3 µm ... 180 µm 3)

  • 1) Протоколы калибровки предоставляются по запросу.
  • 2) Снижение точности в краевых зонах.
  • 3) При показателе преломления n=1.

• Механика/электроника

  Напряжение питания UV	Нет, пассивная головка датчика
  Потребляемая мощность	Нет, пассивная головка датчика
  Материал корпуса	Алюминий
  Материал переднего окна	Стекло
  Тип подключения	Коннектор оптоволоконного кабеля 1)
  Вес	21 g

  • 1) Использовать только с оптоволоконными кабелями SICK.

• Данные окружающей среды

  Рабочий диапазон температур	+5 °C ... +50 °C
  Диапазон температур при хранении	–25 °C ... +55 °C
  Относительная влажность воздуха (без образования конденсата)	5 % ... 80 %

• Общие указания

  Примечание

  Это изделие продается только комплектом (SOC*)

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

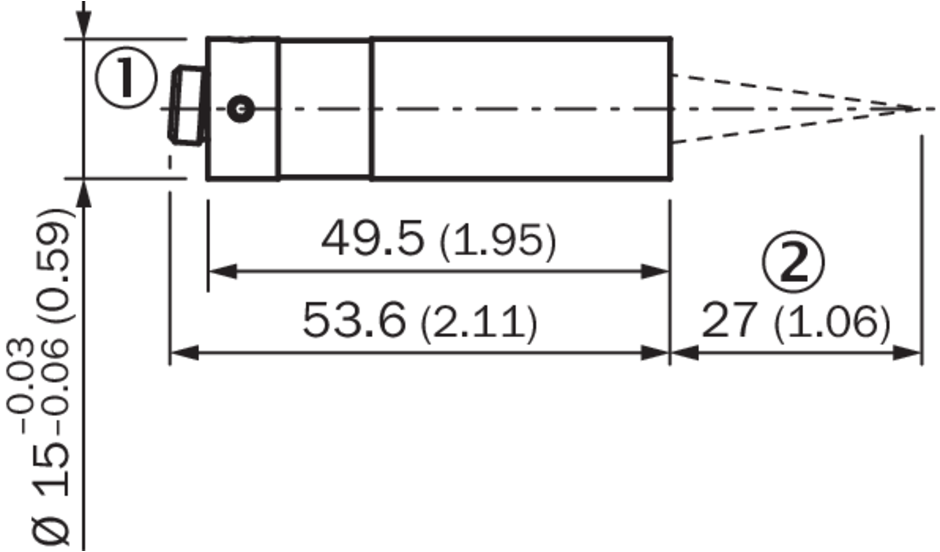

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
