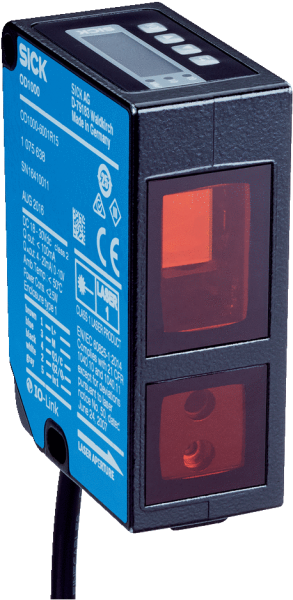

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	200 mm ... 1.000 mm 1)
  Точность воспроизведения	0,4 mm 2) 3)
  Линейность	± 1,5 mm 2) 4)
  Оценка	≥ 1,5 s 5)
  Частота измерения	≤ 3 kHz
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	1,5 mm x 1,5 mm
  Доп. функция	Настраиваемый фильтр среднего значения или медианный фильтр, Режимы переключения: расстояние до объекта (DtO) / окно переключения / объект между датчиком и фоном (ObSB), обучаемый дискретный выход, инвертируемый дискретный выход, обучаемый аналоговый выход, инвертируемый аналоговый выход, переключаемый аналоговый выход (мА / В), многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, отключение дисплея, блокировка пользовательского интерфейса, поворот дисплея на 180°, функция аварийного сигнала, изменение высоты кромки, функции времени (ON/OFF-delay, 1-shot)

  • 1) Отражение 6 % ... 90 %, при стандартных настройках.
  • 2) При 90 % коэффициента диффузного отражения (белый), при контрастных условиях окружающей среды.
  • 3) Статистическая ошибка 3 σ.
  • 4) Для лучшей производительности дать устройству прогреться в течение 10 минут.
  • 5) При измерительной частоте 3 кГц, смена цели: белый 90 % / белый 90 %.
  • 6) Длина волны: 655 нм, макс. мощность импульса 0,78 МВт, макс. средняя мощность 0,39 МВт, макс. длительность импульса: 1,8 мс.

• Интерфейсы

  IO-Link ✔ , V1.1, V1.0 Функция Параметры процесса, Настройка, Диагностика, Хранение данных: Скорость передачи данных 230,4 kbit/s (COM3) / 38,4 kbit/s (COM2)
  Цифровые входы	In1Может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 600 Ω) / 1 x 0 V ... 10 V (> 20 kΩ) Разрешение аналогового выхода 16 bit
  Переключающий выход	2 x Push-pull 1)

  • 1) PNP: HIGH = UВ - (< 3 B) / LOW = < 3 В, NPN: HIGH = < 3 В / LOW = UV.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	≤ 2,5 W 3)
  Время на разогрев	< 10 min
  Материал корпуса	Цинк, литье под давлением
  Материал переднего окна	Акриловое стекло (ПММА)
  Тип подключения	Кабель с разъемом, M12, 5-контактный, A-кодированный, 20 cm
  Индикация	OLED дисплей, Светодиоды состояния
  Элементы управления	4 кнопки
  Вес	280 g
  Габариты	71,5 mm x 53,2 mm x 25,9 mm
  Тип защиты	IP65 IP67
  Класс защиты	III (EN 50178)

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска UВ.
  • 3) Без нагрузки при +20° C.

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +50 °C, Рабочая температура UВ = 24 В
  Диапазон температур при хранении	–20 °C ... +60 °C
  Температурный дрейф	0,15 mm/K
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx 1) Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

  • 1) При постоянном перемещении объекта в диапазоне измерения.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

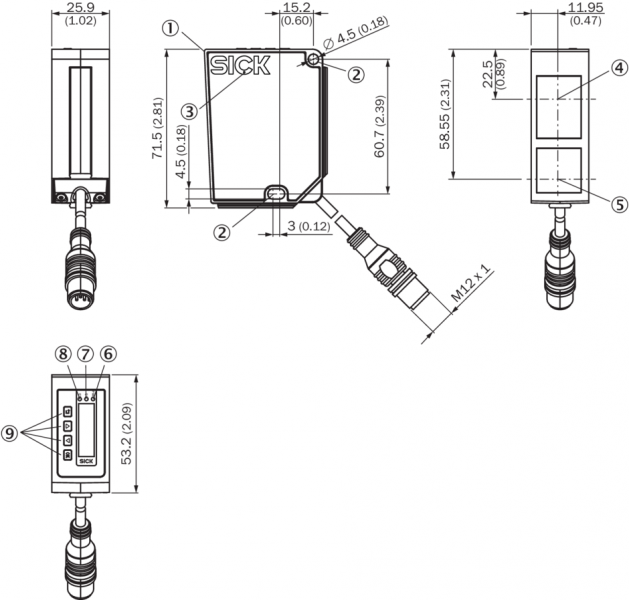

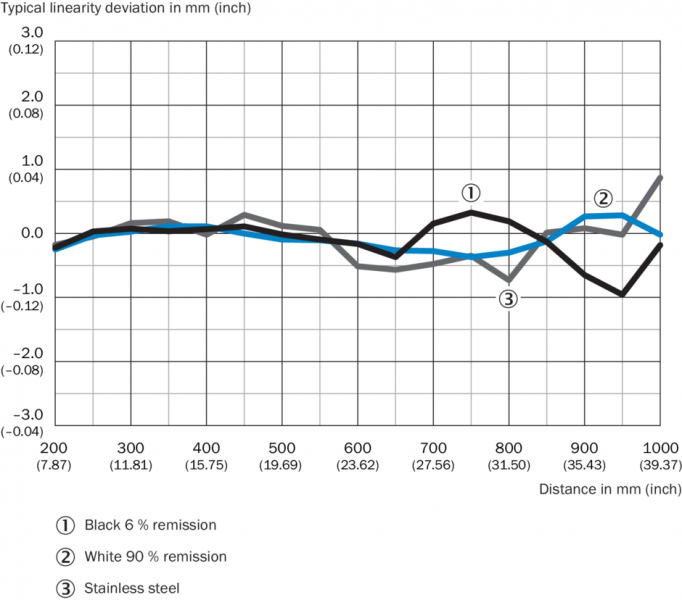

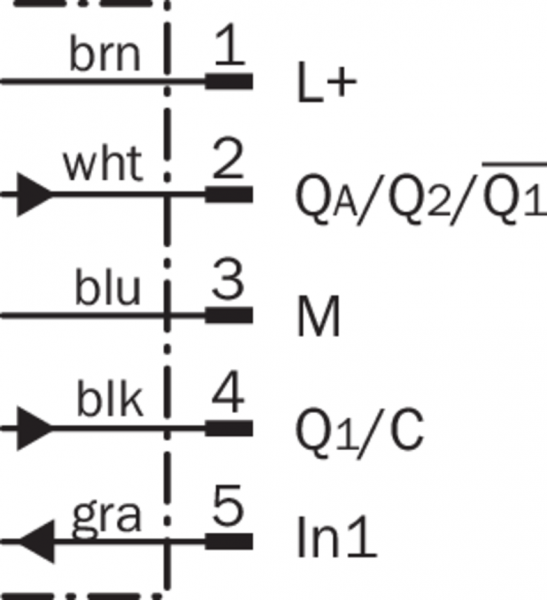

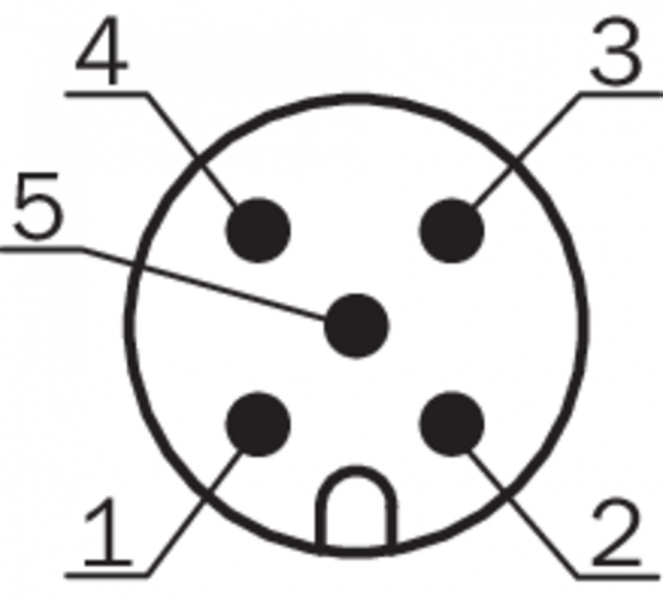

Габаритный чертеж Линейность Схема соединений Схема контактов Штекер M12, 5-конт., A-кодирование Вид: Галерея Список Показать всё Скрыть всё
