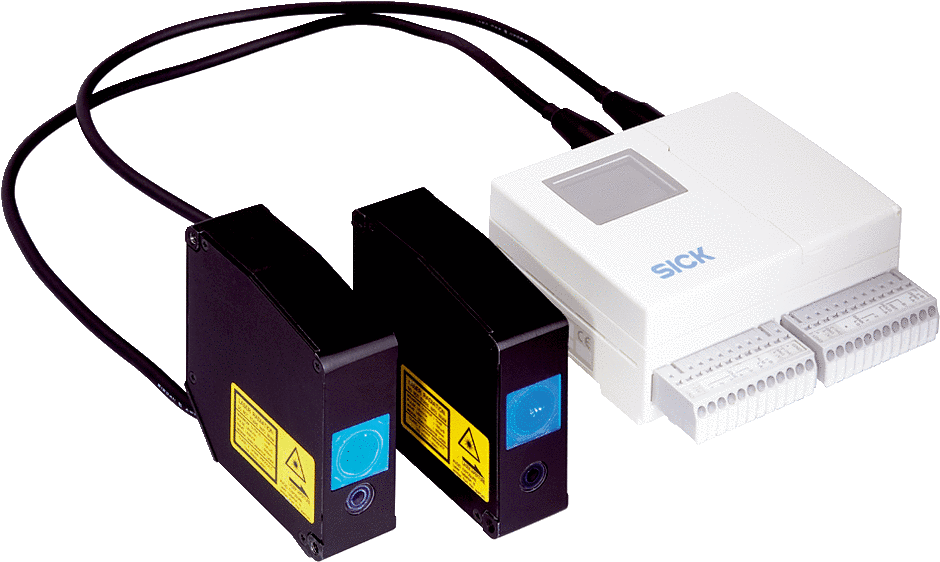

• Характеристики

  Часть системы	Сенсорная головка
  Объект измерения	Естественные объекты

• Производительность

  Диапазон измерения	25 mm ... 35 mm 1)
  Точность воспроизведения	1 µm 2)
  Линейность	± 10 µm 2)
  Оценка	≥ 0,5 ms 3)
  Частота измерения	≤ 10 kHz
  Источник света	Лазер, красный
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 4)
  Тип. размер светового пятна (расстояние)	30 µm x 100 µm (30 mm)

  • 1) Отражение 6 % ... 90 %.
  • 2) Измерение на 90 % отражения (керамика, белая), для OD25-x измерение на зеркале, выбранная установка среднего значения: 256, постоянные условия окружающей среды.
  • 3) В зависимости от настроенного усреднения или чувствительности.
  • 4) Длина волны: 650 нм, макс. мощность: 390 мкВт.

• Интерфейсы

  Последовательный	✔ , RS-232
  Аналоговый выход	2 x 4 мА ... 20 мА (≤ 300 Ω)
  Переключающий выход	5 x PNP (100 mA) 5 x NPN (100 mA)

• Механика/электроника

  Время на разогрев	≤ 5 min
  Материал корпуса	Алюминий
  Материал переднего окна	Стекло
  Тип подключения	Кабель длиной 0,5 м с коннектором 1) 2)
  Индикация	Светодиоды, цветной 1,4''-дисплей на блоке анализа данных
  Вес	250 g 3)
  Тип защиты	IP67
  Класс защиты	III

  • 1) Возможность удлинения до 10 м кабелем.
  • 2) Датчики предназначены для работы с блоком анализа данных.
  • 3) С кабелем длиной 0,5 м.

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +45 °C
  Диапазон температур при хранении	–20 °C ... +60 °C
  Относительная влажность воздуха (без образования конденсата)	35 % ... 85 %
  Температурный дрейф	± 0,01 % FS/K (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
  Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

• Общие указания

  Указание по применению

  Сенсорную головку OD Max OD25-x можно использовать только в комбинации с AODG-P/N1, все другие типы (OD350-x, OD85-x, OD30-x) используются в комбинации с AOD-P/N1

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

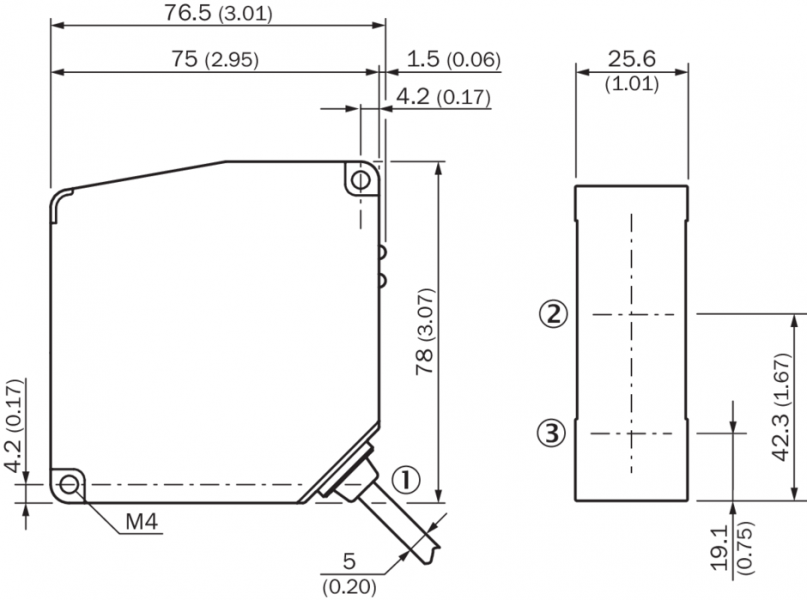

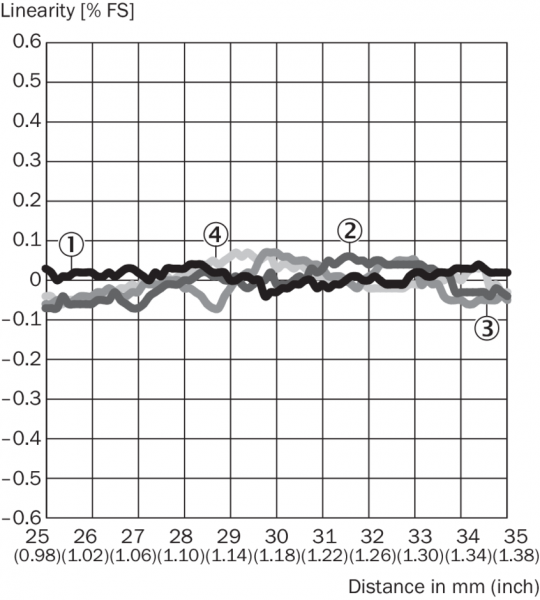

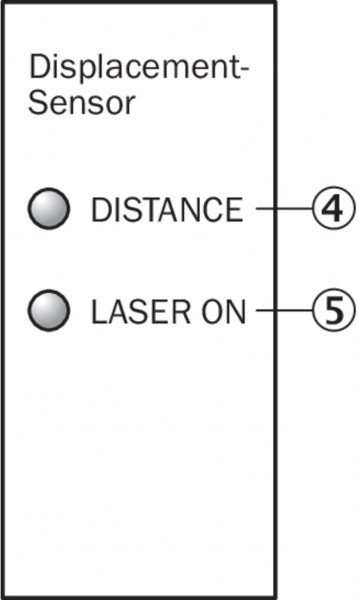

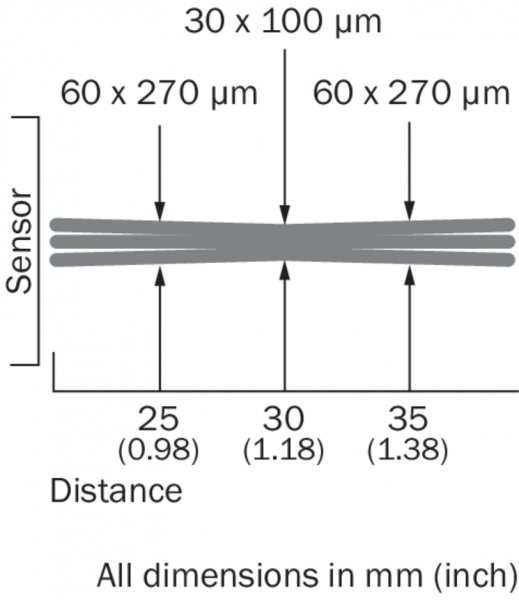

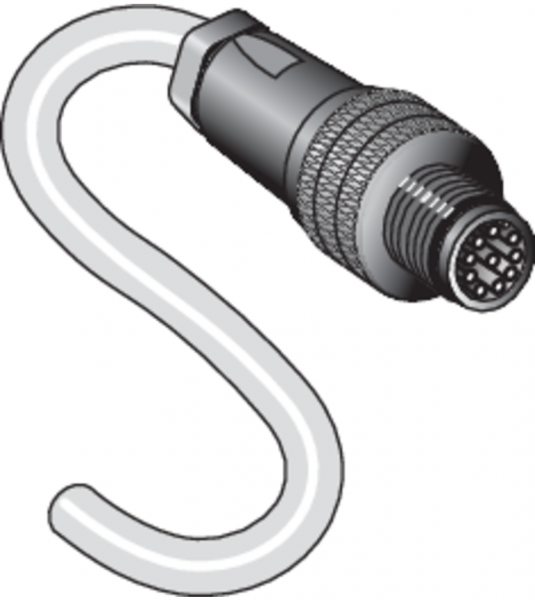

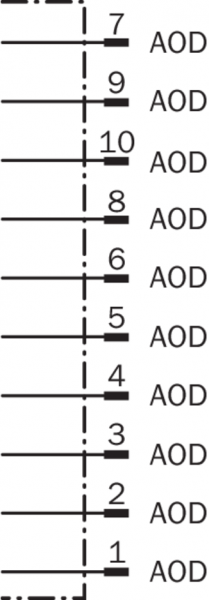

Габаритный чертеж OD30-05T1, OD85-20T1 Тип подключения Сенсорная головка, штекер Hirose 10-конт. Схема соединений Варианты настройки Размер светового пятна OD30-05T1 Линейность Вид: Галерея Список Показать всё Скрыть всё
