• Производительность

  Разрешение	0,1 mm, 1 mm
  Точность воспроизведения	1 mm 1)
  Время вывода	1 ms
  Источник света	Светодиод, красный
  Расчетная длина пути перемещения	0 m ... 10.000 m 2)
  Макс. скорость перемещения	4 m/s
  Расстояние считывания	100 mm, ± 20 мм
  Ширина штрихкода	30 mm

  • 1) Статистическая ошибка 1 σ.
  • 2) В зависимости от настроенного разрешения и протокола передачи данных.

• Интерфейсы

  CANopen

  ✔

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	< 3 W
  Время инициализации	< 3 s
  Материал корпуса	Магний Цинк
  Вес	Ок. 168 g
  Тип защиты	IP65 (EN 60 529)
  Класс защиты	III

  • 1) Предельные значения, защита от инверсии полярности.
  • 2) Не допускается превышение или занижение допуска Uv.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2 EN 61000-6-4
  Рабочий диапазон температур	–30 °C ... +60 °C 1)
  Диапазон температур при хранении	–40 °C ... +75 °C 2)
  Тип. невосприимчивость к постороннему свету	≤ 30.000 lx 3)
  Виброустойчивость	DIN/EN 60068-2-6, DIN/EN 60068-2-64
  Ударопрочность	DIN/EN 60068-2-27

  • 1) При температурах < –20 °C прогрев 5 мин.
  • 2) Макс. влажность 95 %, без образования конденсата.
  • 3) Тип. значение при температуре окружающей среды +25 °C.

• Классификации

  ECl@ss 5.0	27270890
  ECl@ss 5.1.4	27270890
  ECl@ss 6.0	27270890
  ECl@ss 6.2	27270890
  ECl@ss 7.0	27270890
  ECl@ss 8.0	27270890
  ECl@ss 8.1	27270890
  ECl@ss 9.0	27270890
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

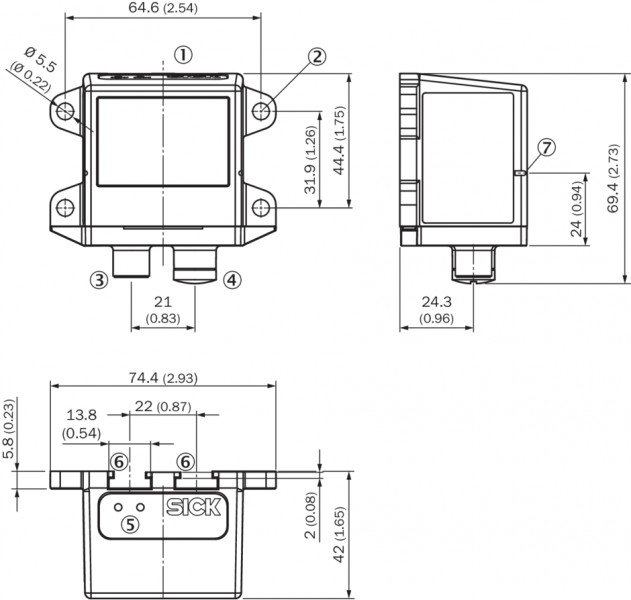

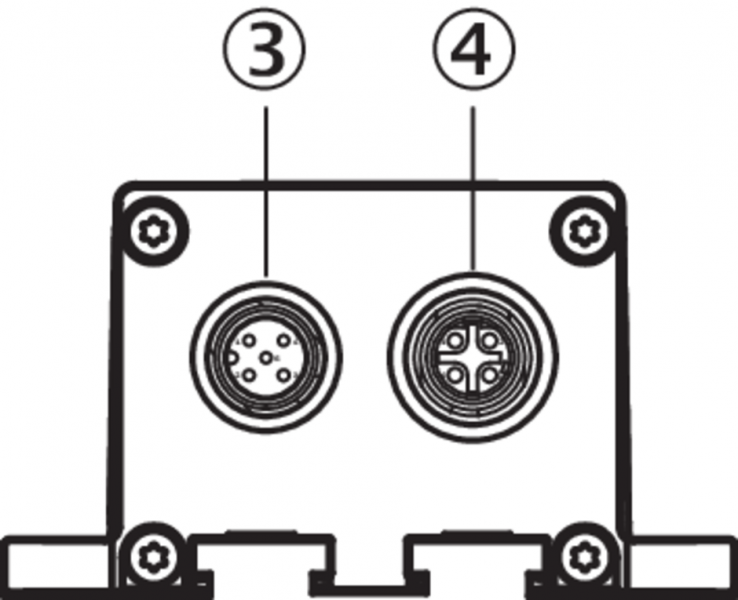

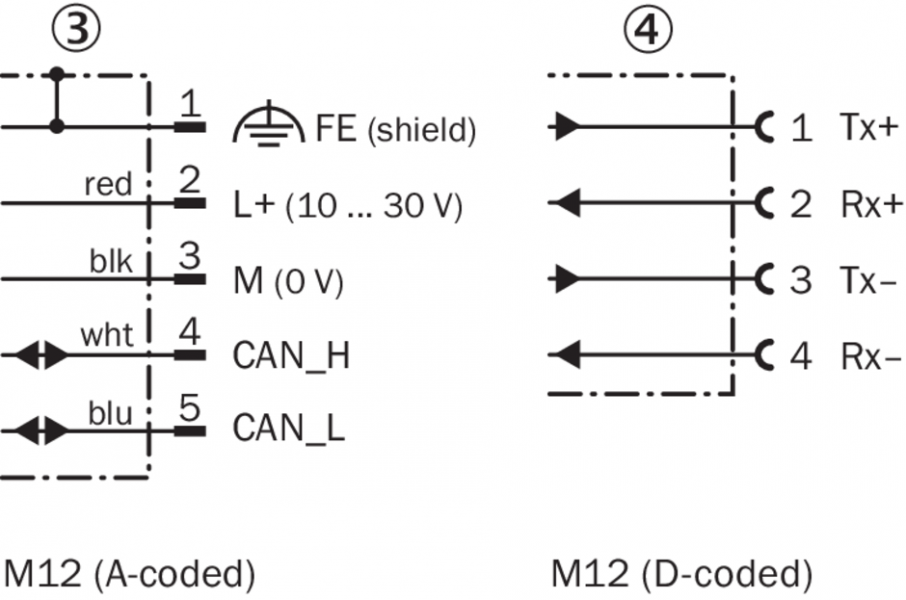

Габаритный чертеж Тип подключения OLM100-10x6 1 x гнездо M12, 4-конт.1 x штекер M12, 5-конт. Схема соединений OLM100-10x6 1 x гнездо M12, 4-конт.1 x штекер M12, 5-конт. Вид: Галерея Список Показать всё Скрыть всё
