• Характеристики

  Размеры (Ш x В x Г)	46 mm x 77 mm x 46 mm
  Дистанция обнаружения	100 mm
  Допуск области сканирования	± 10 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, синий 1)
  Длина волны	450 nm
  Размер светового пятна	180 mm x 11 mm
  Виды штрихкода	2/5 Interleaved
  Ширина модуля (мин.)	≥ 1 mm
  Радиус полосы (мин.)	≥ 0,5 m

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	12 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	< 6 W 3)
  Скорость считывания	10 ms 4) 20 ms 5)
  Точность оптического центра	± 1 mm
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UV – ≤ 2 В/LOW < 0,5 В
  Выход состояния	PNP: HIGH = UV – ≤ 2 В/LOW < 0,5 В 6)
  Выходной ток Iмакс.	< 100 mA 7)
  Время инициализации	< 10 s
  Тип подключения	Разъем M12, 12-конт.
  Нечувствительность ко внешним источникам света	50.000 lx
  Класс защиты	III
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP64
  Светодиод группы риска	1 (IEC 62471)
  Вес	325 g
  Материал корпуса	Металл

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) CANopen.
  • 5) Ethernet.
  • 6) Подробное описание индикации статуса в руководстве по эксплуатации.
  • 7) Сумма Iout = Q1 + Q2.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–20 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E181493 & NRKH7.E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

• Интерфейс связи

  Интерфейс связи

  Ethernet CANopen

Показать всё Скрыть всё

Технические чертежи

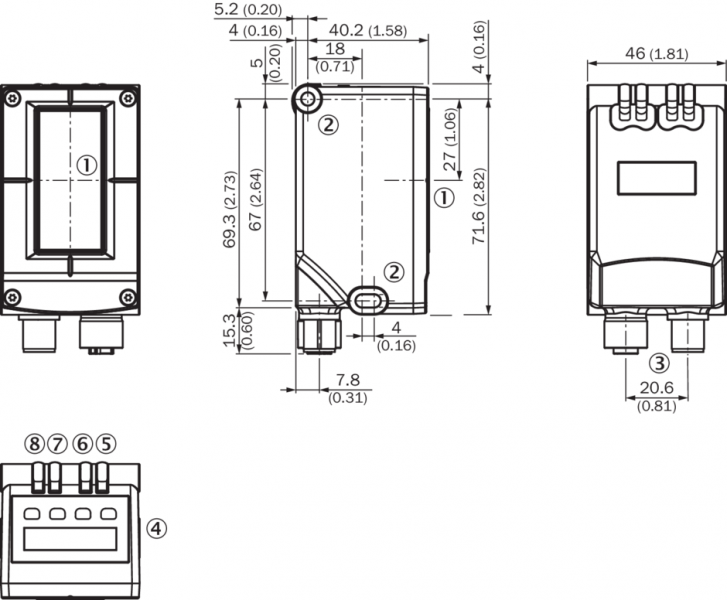

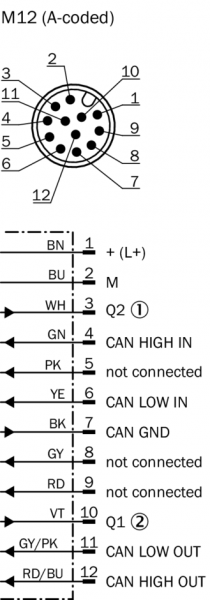

Схема соединений cd-395 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
