• Производительность

  Диапазон измерения скорости	1,5 m/min ... 2.400 m/min
  Точность	± 0,05 % 1)
  Время вывода	20 ms
  Источник света	Лазер, инфракрасный
  Класс лазера	3B (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	1 mm x 1,5 mm (120 mm)
  Расстояние считывания	120 mm, ± 5 mm
  Угол между лазерными лучами	Ок. 3°

  • 1) Точность измерения при длине от 5 м: 1 σ, от 10 м: 2 σ, от 20 м: 3 σ.

• Интерфейсы

  Последовательный ✔ , RS-232, RS-422, RS-485

  Инкрементный ✔ , TTL Примечание 3 x 5 В, TTL свободно настраиваемый

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребляемая мощность	< 7 W
  Материал корпуса	Алюминий
  Вес	Ок. 1 kg
  Габариты	167 mm x 94 mm x 39 mm
  Тип защиты	IP67
  Класс защиты	III

  • 1) Предельные значения, защита от инверсии полярности.
  • 2) Не допускается превышение или занижение допуска Uv.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2 (2006-03) EN 61000-6-4 (2007-09)
  Рабочий диапазон температур	+10 °C ... +45 °C 1)
  Диапазон температур при хранении	–25 °C ... +75 °C 2)
  Виброустойчивость	DIN/EN 60068-2-6, DIN/EN 60068-2-64
  Ударопрочность	DIN/EN 60068-2-27

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) Макс. влажность 95 %, без образования конденсата.

• Классификации

  ECl@ss 5.0	27270890
  ECl@ss 5.1.4	27270890
  ECl@ss 6.0	27270890
  ECl@ss 6.2	27270890
  ECl@ss 7.0	27270890
  ECl@ss 8.0	27270890
  ECl@ss 8.1	27270890
  ECl@ss 9.0	27270890
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

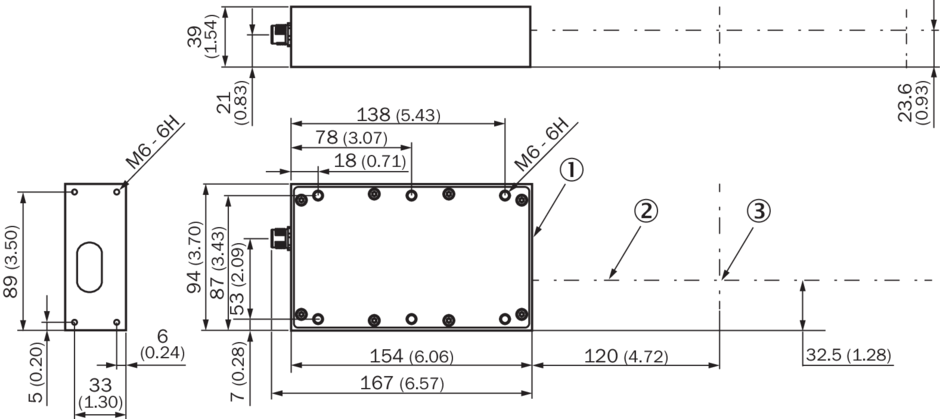

Габаритный чертеж OLV40-x Тип подключения Вид: Галерея Список Показать всё Скрыть всё
