Коммуникационные модули служат для подключения преобразователя к различным промышленным сетям, используя стандартные протоколы связи PROFIBUS, CANopen и др. Различные интерфейсы связи позволяют соединять привод с полевыми устройствами, контроллерами, человеко-машинными интерфейсами, рабочими или операторскими станциями и т.д.

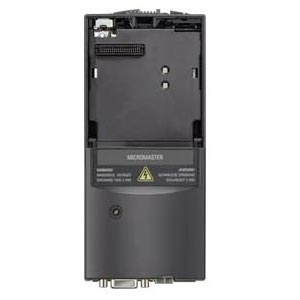

Коммуникационный модуль PROFIBUS

Коммуникационный модуль PROFIBUS используется для комплектной связи с шиной PROFIBUS со скоростью обмена до 12 Мбод. Через модуль PROFIBUS возможно дистанционное управление преобразователем. С помощью панели оператора (АОР или ВОР), установленной на модуль PROFIBUS, можно комбинировать дистанционное управление с управлением от преобразователя. Связь осуществляется с помощью 9-полюсный разъёма Sub-D.

Особенности применения:

• Модуль подключается к системе PROFIBUS с помощью Profibus коннектора, соответствующего стандарту PROFIBUS;
• Все соединения PROFIBUS имеют интерфейс RS485, изолированный и защищенный от короткого замыкания;
• Опциональный модуль PROFIBUS поддерживает скорость передачи данных от 9.6 кбод до 12 Мбод;
• Оптоволоконный кабель может быть подсоединен с использованием соединения Optical Link Plugs (OLPs) или модуль Optical Link Modules (OLMs);
• Установка и снятие модуля осуществляется без дополнительных инструментов;

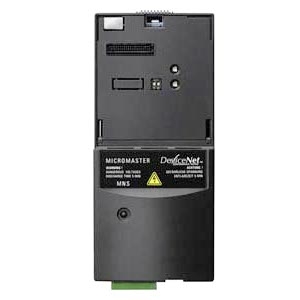

Коммуникационный модуль DeviceNet

Коммуникационный модуль DeviceNet может быть использован для работы с MIROMASTER 420, 430 и MICROMASTER 440 преобразователями. Работа по протоколу DeviceNet позволяет использовать преобразователь на американском рынке, где DeviceNet является преобладающим промышленным протоколом связи.

Особенности применения:

• Установка и снятие модуля осуществляется без дополнительных инструментов;
• Поддерживается следующая скорость передачи данных: 125, 250 и 500 кбод;
• Модуль сертифицирован ODVA (Open DeviceNet Vendors Association).

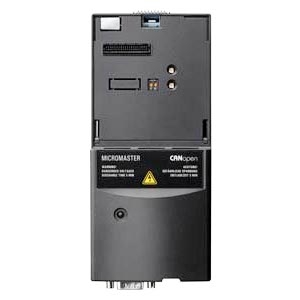

Коммуникационный модуль CANopen

Коммуникационный модуль CANopen может быть использован для работы с MIROMASTER 420, 430 и MICROMASTER 440 преобразователями. Работа по протоколу CANopen позволяет использовать преобразователь в CANopen системах. Связь осуществляется с помощью 9-полюсный разъёма Sub-D.

Особенности применения:

• Установка и снятие модуля осуществляется без дополнительных инструментов;
• Поддерживается следующая скорость передачи данных: 10, 20, 50, 125, 250, 500, 800 кбод и 1 Мбод;

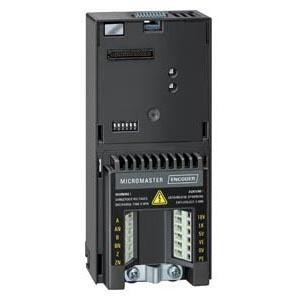

Модуль энкодера

Модуль энкодера позволяет напрямую подключать различные типы датчиков скорости двигателя к преобразователю MICROMASTER.

Модуль энкодера может использоваться с различными цифровыми энкодерами (High-voltage Transistor Logic (HTL) или Transistor Transistor Logic (TTL)). Модуль энкодера, подключенный к преобразователю MICROMASTER позволяет создавать системы с обратными связями по скорости, что приводит к следующим результатам:

Особенности применения:

• Нулевая скорость при максимальном моменте;
• Точное регулирование скорости;
• Улучшение динамических показателей для регулятора скорости и тока;
• Установка и снятие модуля осуществляется без дополнительных инструментов;

Коннекторы PROFIBUS

Коннектор PROFIBUS предназначен для подключения оконечных устройств типа PROFIBUS или оптических модулей OLM к сети PROFIBUS. Отличительной особенностью шинных штекеров является простота монтажа.
