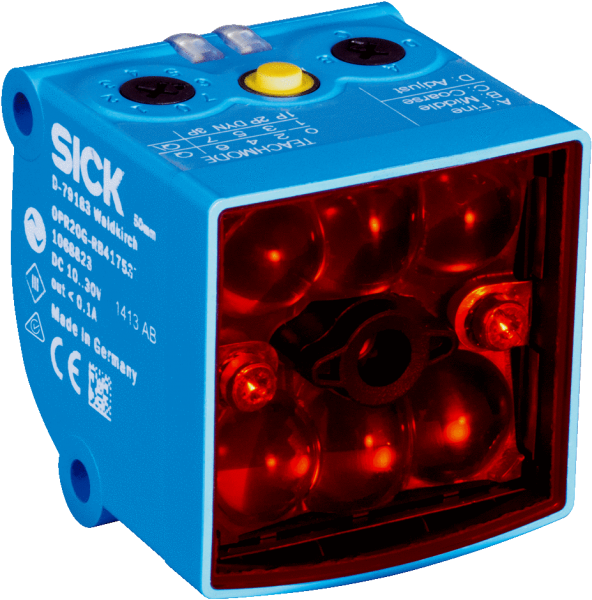

• Характеристики

  Размеры (Ш x В x Г)	42,5 mm x 44 mm x 43,4 mm
  Принцип работы датчика	Технология Delta-S®
  Дистанция обнаружения	50 mm
  Допуск области сканирования	± 5 mm
  Форма корпуса (выход света)	Прямоугольный
  Допуск по углу	± 5°
  Минимальный размер детектируемого объекта (MDO)	12 x 14 mm
  Источник света	Светодиод, красный 1)
  Длина волны	640 nm
  Размер светового пятна	10 mm x 12 mm
  Скорость объекта, макс.	2 m/s 2)
  Чувствительность	Точная, средняя, грубая
  Настройка	Потенциометр, Кабель, IO-Link, Кнопка настройки (Чувствительность (Q, Q/, калибровка), Teach-in / Keylock, Настройка) 3) 4)
  Метод настройки	1-точечная настройка статическая 2-точечная настройка статическая 2-точечная настройка динамическая 3-точечная настройка статическая

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) Минимальный размер объекта.
  • 3) HIGH = > UV — 2 В/LOW = открыто или < 2 В.
  • 4) По умолчанию: блокировка.

• Интерфейсы

  Функции IO-Link	Стандартные функции
  Расширенные функции	Отсутствует
  Полевая шина, промышленная шина	IO-Link
  Тип интеграции в шину	Интегрирована в датчик

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 150 mA 3)
  Частота переключения	500 Hz 4)
  Оценка	1 ms 5)
  Неустойчивость	500 µs
  Количество переключающих выходов	2 (Q1, Q2)
  Дискретный выход (напряжение)	Push/Pull (High: VS - 3 V, Low: < 3 V)
  Выходной ток Iмакс.	< 100 mA 6)
  Время готовности	< 2,5 s
  Задержка включения	0 s ... 30 s
  Задержка выключения	0 s ... 30 s
  Длительность импульса	≤ 30 s
  Тип подключения	Разъем M12, 5-конт.
  Нечувствительность ко внешним источникам света	> 50 klx
  Схемы защиты	A 7) C 8) D 9)
  Класс защиты	III
  Тип защиты	IP67
  Вес	130 g
  Материал корпуса	ABS

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Суммарный ток Q1/Q2.
  • 7) А = подключения UV с защитой от переполюсовки.
  • 8) C = подавление импульсных помех.
  • 9) D = выходы с защитой от короткого замыкания.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–25 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно EN 60068-2-27, Одинарный удар (30 г/11 мс), Длительные удары (25 г/11 мс)
  № файла UL	NRKH.E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

• Интерфейс связи

  Интерфейс связи	IO-Link V1.0 IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = сигнал тревоги качества процесса Бит 3 = требуется Teach Бит 4 = проводится Teach Бит 5 ... 15 = пустой

Показать всё Скрыть всё

Технические чертежи

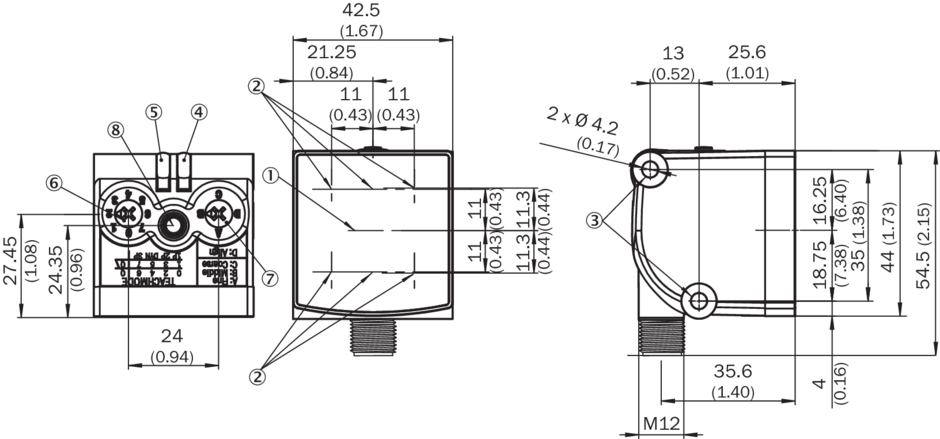

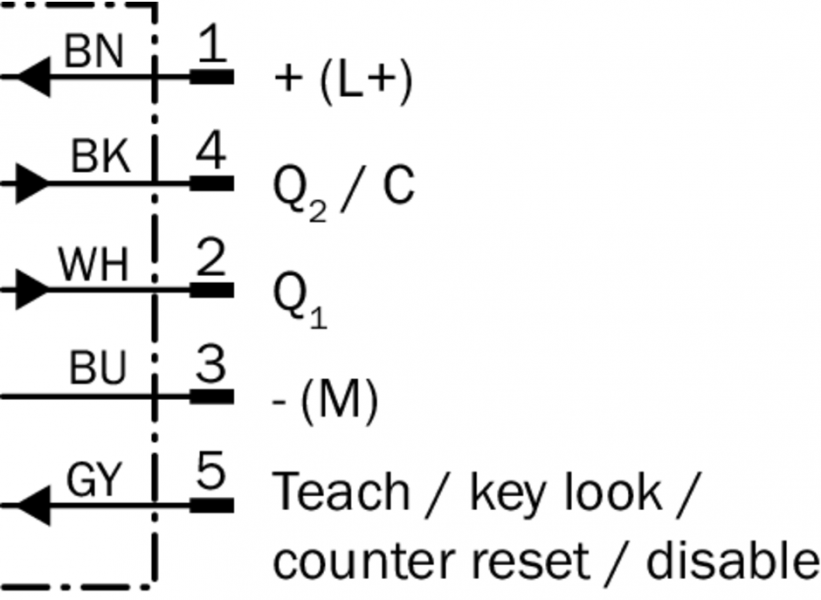

Габаритный чертеж Схема соединений cd-281 Вид: Галерея Список Показать всё Скрыть всё
