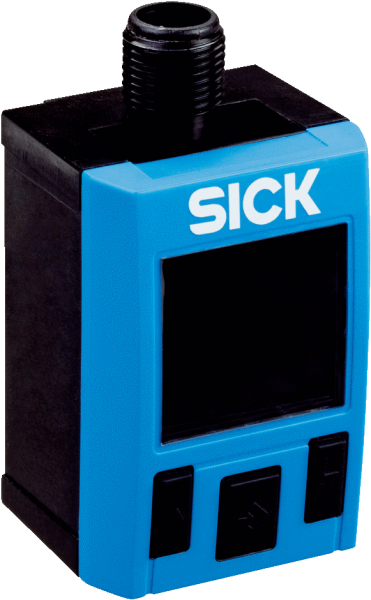

- Характеристики
| Среда | Сухой сжатый воздух |
| Тип давления: | Относительное давление |
| Диапазон измерения | 0 bar ... 10 bar |
| Рабочая температура | 0 °C ... +60 °C |
| Аналоговый выходной сигнал и допустимая нагрузка RA | Опционально, 4–20 мА / 0–10 В. Автоматическое переключение в зависимости от подключенной нагрузки или жесткая настройка. Инвертируемые выходные сигналы: 20–4 мА / 10–0 В Сопротивление нагрузки для выхода по току < 600 Ом Сопротивление нагрузки для выхода по напряжению > 3 кОм |
| Коррекция нулевой точки | Макс. + 5 % интервала |
| Выходной сигнал | 2 x PNP/NPN/Push-Pull + 4–20 мА / 0–10 В |
| Диагностический выход | Дискретный выход 2 может использоваться как диагностический выход |
| Дисплей | ЖК-дисплей с фоновой светодиодной подсветкой (цвет зеленый/красный), электронный, поворот на 180° Индикация давления: 4 разряда, 16 сегментов Единица измерения переключается на индикаторе: бар, МПа, кПа, psi и inHg Обновление: 1000, 500, 200, 100 мс (программируется) |
| Время инициализации | 300 ms |
- Производительность
| Нелинейность | ≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Точность | ≤ ± 1,5 % интервала |
| Точность настройки дискретных выходов | ≤ ± 0,2 % интервала |
| Неповторяемость результатов измерений | ≤ ± 0,2 % интервала |
| Диапазон номинальных температур | +10 °C ... +60 °C |
- Механика/электроника
| Технические подключения | PIF 4 mm + G ¼ 1) |
| Материал корпуса | Корпус: поликарбонат, Кнопки: TPE, Крепление на монтажной рейке: POM, Уплотнения: NBR |
| Тип подключения | Круглый штекерный соединитель M12 x 1, 5-контактный |
| Напряжение питания | 17–30 В DC |
| Потребление тока | Макс. 40 мА при L+ = 24 В DC |
| Электробезопасность | Класс защиты: III Защита от перенапряжения: 32 В DC Устойчивость к короткому замыканию: QA, Q1, Q2 относительно M и L+ Защита от инверсии полярности: L+ относительно M |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Вес датчика | Ок. 40 g |
| Тип защиты | IP65 / IP67 (согласно IEC 60529) 2) |
| Класс защиты III | ✔ |
| Сертификат RoHS | ✔ |
| Сертификат cRUus | ✔ |
- Данные окружающей среды
| Температура окружающей среды | 0 °C ... +60 °C |
| Температура хранения | –20 °C ... +80 °C |
| Относительная влажность воздуха | ≤ 90 % |
| Устойчивость к сотрясениям | Макс. 30 g, xyz, согласно DIN EN 60068-2-27 (11 мс, механический удар) |
| Устойчивость к вибрации | Макс. 5 g (10–150 Гц), xyz, согласно DIN EN 60068-2-6 |
- Классификации
| ECl@ss 5.0 | 27371814 |
| ECl@ss 5.1.4 | 27371814 |
| ECl@ss 6.0 | 27371814 |
| ECl@ss 6.2 | 27371814 |
| ECl@ss 7.0 | 27371814 |
| ECl@ss 8.0 | 27371814 |
| ECl@ss 8.1 | 27371814 |
| ECl@ss 9.0 | 27371814 |
| ETIM 5.0 | EC000243 |
| ETIM 6.0 | EC000243 |
| UNSPSC 16.0901 | 41112409 |
Показать всё Скрыть всё Технические чертежи

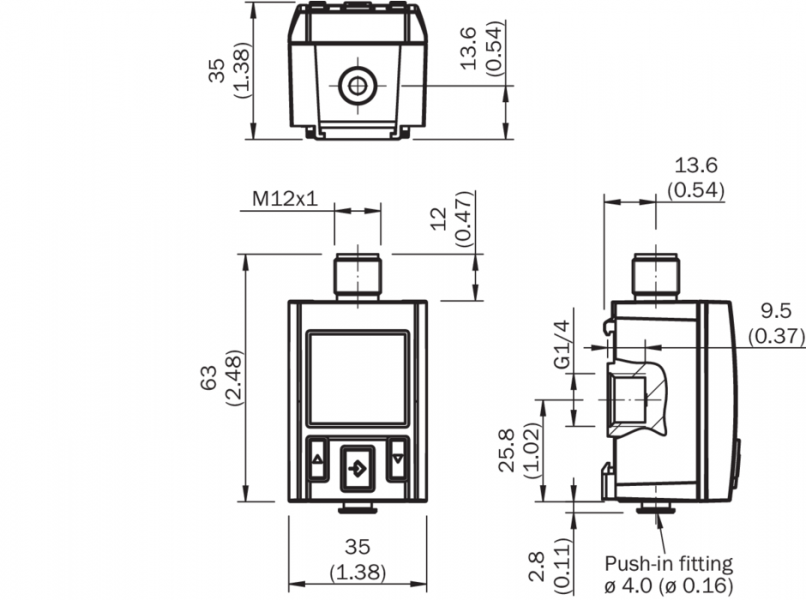

Габаритный чертеж Нижняя сторона: быстроразъемный фитинг на 4-мм пневматический шланг, обратная сторона: внутр. резьба G ¼

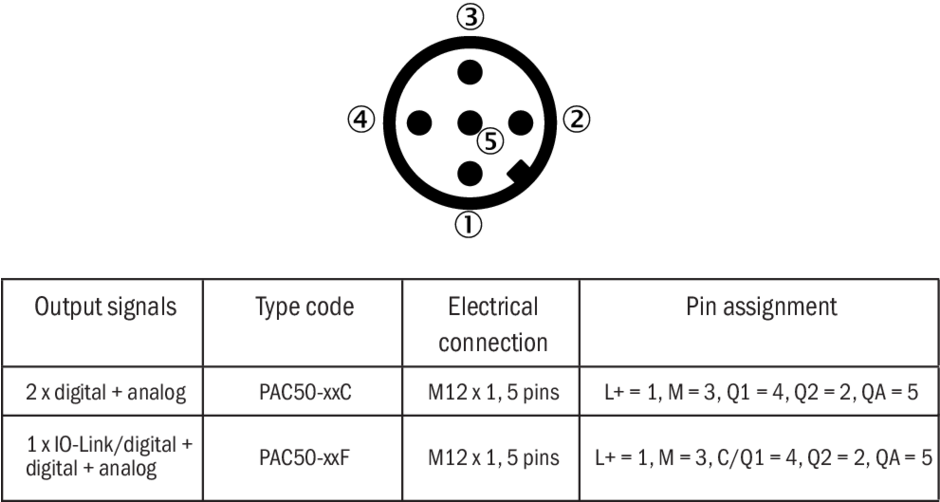

Тип подключения Круглый штекерный соединитель M12 x 1, 5-контактный

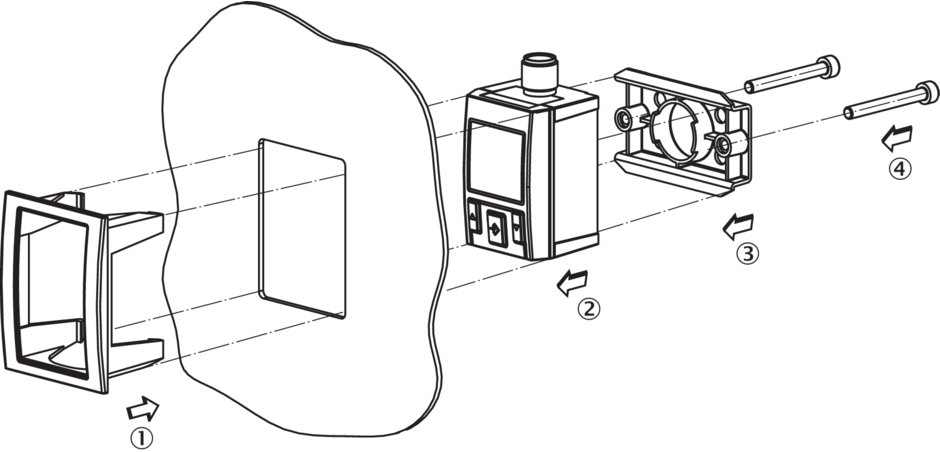

Инструкции по монтажу
