• Характеристики

  Среда	Жидкая, газообразная
  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 10 bar
  Устойчивость к перегрузке	2-кратная
  Рабочая температура	–20 °C ... +100 °C, +135 °C макс. в течение 1 ч
  Максимальная нагрузка RA	≤ 0,5 kΩ
  Коррекция нулевой точки	Макс. + 3 % интервала
  Выходной сигнал	1 x PNP + 4 mA ... 20 mA
  Поворот корпуса	Дисплей по отношению к корпусу с электрическим разъемом: 330° Корпус по отношению к технологическому соединению: 320°
  Дисплей	14-сегментный светодиодный, синего цвета, 4-разрядный, высота цифр 9 мм, электронный поворот на 180° Точность: ≤ 1 % интервала ± 1 разряд Обновление: 1000, 500, 200, 100 мс (программируется)
  Сертификат EHEDG	✔ 1)

  • 1) Соответствие требованиям EHEDG с соединительным зажимом только в сочетании с уплотнением Kalrez® из CrNi компании Dupont de Nemours или с Т-образным кольцевым уплотнением компании Combifit International B.V.

• Производительность

  Нелинейность	≤ ± 0,5 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2
  Точность	≤ ± 1 % интервала
  Точность настройки дискретных выходов	≤ ± 0,5 % интервала
  Время переходного процесса	3 ms
  Долговременный дрейф/стабильность за год работы	≤ ± 0,2 % интервала согласно IEC 61298-2
  Температурные коэффициенты в диапазоне номинальных температур	Типичный ТК нулевой точки: в диапазоне температур 0–20 °C: 0,7 % интервала / 10 K. В диапазоне температур 20–80 °C: 0,2 % интервала / 10 K. Типичный ТК интервала: в диапазоне температур 0–80 °C: 0,1 % интервала / 10 K
  Диапазон номинальных температур	0 °C ... +80 °C

• Механика/электроника

  Технические подключения	Tri-Clamp 2''
  Материалы, соприкасающиеся со средой	Нержавеющая сталь 1.4435 / 316L
  Внутренняя передаваемая жидкость	Медицинское белое масло, соответствующее требованиям FDA согласно CFR 172.878 и 21 CFR 178.3620(a), соответствующее требованиям USP, EP и JP
  Материал корпуса	Нижняя часть: нержавеющая сталь 304, Верхняя часть из пластика: PC + ABS, Кнопки: TPE-E, Экранное стекло: PC

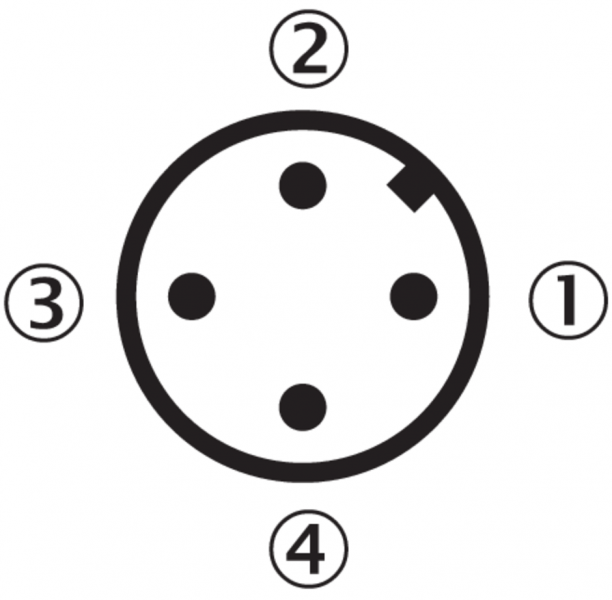

  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный
  Напряжение питания	15–35 В DC
  Потребление тока	Макс. 70 мА
  Общее потребление тока	Макс. 320 мА (вкл. ток переключения)
  Электробезопасность	Класс защиты: III Защита от перенапряжения: 40 В DC Устойчивость к короткому замыканию: QA, Q1, Q2 относительно M Защита от инверсии полярности: L+ относительно M
  Напряжение развязки	500 V DC
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3
  Уплотнение	Без уплотнения
  Тип защиты	IP65 / IP67
  Класс защиты III	✔

• Данные окружающей среды

  Температура окружающей среды	–20 °C ... +80 °C
  Температура хранения	–20 °C ... +80 °C
  Относительная влажность воздуха	45 % ... 75 %
  Устойчивость к сотрясениям	50 g согласно IEC 60068-2-27 (механические удары)
  Устойчивость к вибрации	10 g согласно IEC 60068-2-6 (вибрации при резонансе)

• Классификации

  ECl@ss 5.0	27371814
  ECl@ss 5.1.4	27371814
  ECl@ss 6.0	27371814
  ECl@ss 6.2	27371814
  ECl@ss 7.0	27371814
  ECl@ss 8.0	27371814
  ECl@ss 8.1	27371814
  ECl@ss 9.0	27371814
  ETIM 5.0	EC000243
  ETIM 6.0	EC000243
  UNSPSC 16.0901	41112409

Показать всё Скрыть всё

Технические чертежи

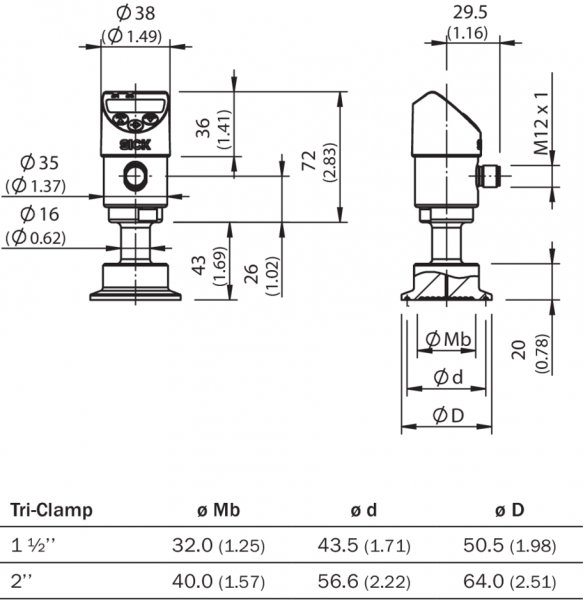

Габаритный чертеж Зажим Тип подключения Круглый штекерный соединитель M12 x 1, 4-контактный Вид: Галерея Список Показать всё Скрыть всё
