• Характеристики

  Среда	Жидкая, газообразная
  Тип давления:	Относительное давление
  Диапазон измерения	0 bar ... 6 bar
  Рабочая температура	0 °C ... +80 °C
  Выходной сигнал	4 мА ... 20 мА, 2-проводной

• Производительность

  Нелинейность	≤ ± 0,5 %, (Best Fit Straight Line, BFSL) according to IEC 61298-2
  Точность	≤ ± 1 % интервала
  Точность согласования нулевого сигнала	≤ 0,5 % интервала (станд.), ≤ 0,8 % интервала (макс.) (при нелинейности 0,5 %)
  Гистерезис	≤ 0,16 % интервала
  Неповторяемость результатов измерений	≤ 0,1 % интервала
  Время переходного процесса	< 4 ms
  Шум сигнала	≤ 0,3 % интервала
  Долговременный дрейф/стабильность за год работы	≤ 0,1 % интервала согласно IEC 61298-2
  Диапазон номинальных температур	0 °C ... +80 °C
  Срок службы	Минимум 100 млн нагрузочных циклов

• Механика/электроника

  Технические подключения	G ¼ A согласно DIN 3852-E
  Материалы, соприкасающиеся со средой	Напорное соединение: нержавеющая сталь 316L Датчик давления: нержавеющая сталь 316L (от 0–10 бар отн. нержавеющая сталь 13-8 PH)
  Внутренняя передаваемая жидкость	Силиконовое масло (только для диапазонов измерения < 0–10 бар и ≤ 0–25 бар абс.)
  Канальное отверстие	Standard
  Материал корпуса	Нержавеющая сталь 316L
  Тип подключения	Круглый штекерный соединитель M12 x 1, 4-контактный, IP67
  Напряжение питания	8–35 В DC при выходном сигнале 4–20 мА и 0–5 В, 14–35 В DC при выходном сигнале 0–10 В 1)
  Потребление тока	Сигнальный ток (макс. 25 мА) для токового выхода Макс. 8 мА для выходного сигнала по напряжению
  Электробезопасность	Защита от перенапряжения: 32 В DC, 36 В DC при 4–20 мА Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Класс защиты: III
  Напряжение развязки	500 V DC
  Соответствие требованиям ЕС	Директива ЕС по электромагнитной совместимости: 2014/30/EU, EN 61326-2-3
  Вес датчика	Ок. 80 g
  Уплотнение	NBR
  Тип защиты	IP67
  Класс защиты III	✔
  Эталонные условия	Эталонные условия: согласно IEC 61298-1

  • 1) Питание измерительного преобразователя давления должно осуществляться посредством электрического контура с ограничителем энергии согласно разд. 9.3. стандарта UL/EN/IEC 601010-1 или LPS согласно стандарту UL/EN/IEC 60950-1, или Class 2 согласно стандарту UL 1310/UL1585 (NEC или CEC). Источник питания должен подходить для эксплуатации на высоте выше 2000 м, если измерительный преобразователь давления будет использоваться на этой высоте.

• Данные окружающей среды

  Температура окружающей среды	0 °C ... +80 °C
  Температура хранения	–40 °C ... +70 °C
  Относительная влажность воздуха	45 % ... 75 %
  Устойчивость к сотрясениям	500 g согласно IEC 60068-2-27 (механические удары)
  Устойчивость к вибрации	10 g согласно IEC 60068-2-6 (вибрации при резонансе) 20 g опционально

• Классификации

  ECl@ss 5.0	27200614
  ECl@ss 5.1.4	27200614
  ECl@ss 6.0	27200614
  ECl@ss 6.2	27200614
  ECl@ss 7.0	27200614
  ECl@ss 8.0	27200614
  ECl@ss 8.1	27200614
  ECl@ss 9.0	27200614
  ETIM 5.0	EC002476
  ETIM 6.0	EC002476
  UNSPSC 16.0901	41112410

Показать всё Скрыть всё

Технические чертежи

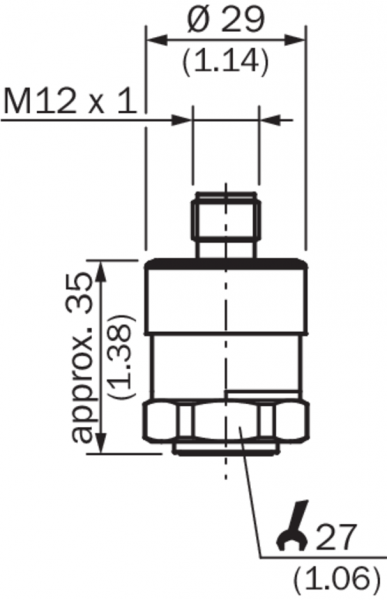

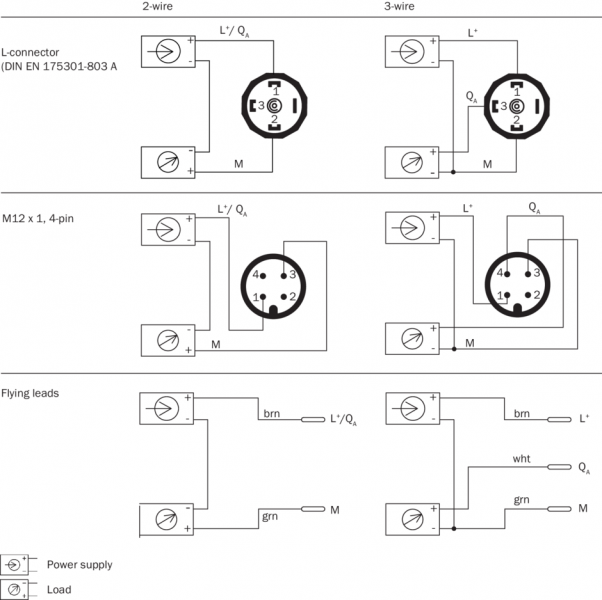

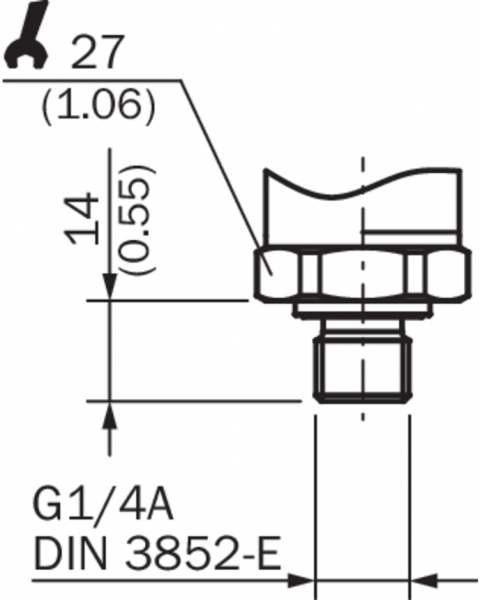

Габаритный чертеж Корпус с круглым штекерным соединителем M12 x 1, IP67 Габаритный чертеж G ¼ A DIN 3852-E Тип подключения Вид: Галерея Список Показать всё Скрыть всё
