- Характеристики
| Среда | Жидкая, газообразная |
| Тип давления: | Относительное давление |
| Диапазон измерения | 0 bar ... 1 bar |
| Рабочая температура | –30 °C ... +100 °C |
| Выходной сигнал | 4–20 мА, 2-проводной |
- Производительность
| Нелинейность | ≤ ± 0,2 %, интервала (Best Fit Straight Line, BFSL) согласно IEC 61298-2 |
| Точность | ≤ ± 0,5 % интервала |
| Неповторяемость результатов измерений | ≤ ± 0,1 % интервала |
| Время настройки (10–90 %) | ≤ 1 ms ≤ 10 мс при температуре измеряемого материала < –30°C для диапазона измерений до 25 бар или с установленной заподлицо мембраной |
| Долговременный дрейф/стабильность за год работы | ≤ ± 0,2 % интервала (при эталонных условиях) |
| Температурные коэффициенты в диапазоне номинальных температур | Средний ТК нулевой точки: ≤ 0,2 % интервала/10 К (< 0,4 % для диапазона измерений ≤ 0,25 бар), Средний ТК интервала ≤ 0,2 % интервала /10 К |
| Диапазон номинальных температур | 0 °C ... +80 °C |
| Срок службы | Мин.10 млн. перемен направления нагрузки |
- Механика/электроника
| Материалы, соприкасающиеся со средой | Мембрана, установленная заподлицо: нержавеющая сталь 1.4571 с кольцом круглого сечения NBR или FKM (FKM со встроенным участком охлаждения) |
| Внутренняя передаваемая жидкость | Синтетическое масло (отсутствует при установленной не заподлицо мембране для диапазонов измерений > 25 бар) |
| Канальное отверстие | Мембрана, установленная заподлицо |
| Материал корпуса | Нержавеющая сталь 1.4571 |
| Тип подключения | Круглый штекерный соединитель M12 x 1, 4-контактный, IP67 |
| Напряжение питания | 10–30 В DC 14–30 В DC при выходном сигнале 0–10 В |
| Электробезопасность | Защита от перенапряжения: 36 В DC Устойчивость к короткому замыканию: QA относительно M Защита от инверсии полярности: L+ относительно M Класс защиты: III |
| Пропадание напряжения питания | 500 V DC, Напряжение питания NEC Class 02 (низкое напряжение и низкий ток макс. 100 ВА также в аварийном состоянии) |
| Соответствие требованиям ЕС | Директива ЕС по электромагнитной совместимости: 2004/108/EC, EN 61326-2-3 |
| Вес датчика | Ок. 200 g |
| Уплотнение | NBR |
| Тип защиты | IP67 |
| Класс защиты III | ✔ |
- Данные окружающей среды
| Температура окружающей среды | –20 °C ... +80 °C |
| Температура хранения | –40 °C ... +100 °C, с установленной заподлицо мембраной и встроенным участком охлаждения: от –20°C до +100°C |
| Устойчивость к сотрясениям | 1000 g согласно IEC 60068-2-27 (механические удары) 400 g согласно IEC 60068-2-27 (механические удары) для вариантов со встроенным участком охлаждения |
| Устойчивость к вибрации | 20 g согласно IEC 60068-2-6 (вибрации при резонансе) 10 g согласно IEC 60068-2-6 (вибрации при резонансе) для вариантов со встроенным участком охлаждения |
- Классификации
| ECl@ss 5.0 | 27200614 |
| ECl@ss 5.1.4 | 27200614 |
| ECl@ss 6.0 | 27200614 |
| ECl@ss 6.2 | 27200614 |
| ECl@ss 7.0 | 27200614 |
| ECl@ss 8.0 | 27200614 |
| ECl@ss 8.1 | 27200614 |
| ECl@ss 9.0 | 27200614 |
| ETIM 5.0 | EC002476 |
| ETIM 6.0 | EC002476 |
| UNSPSC 16.0901 | 41112410 |
Показать всё Скрыть всё Технические чертежи

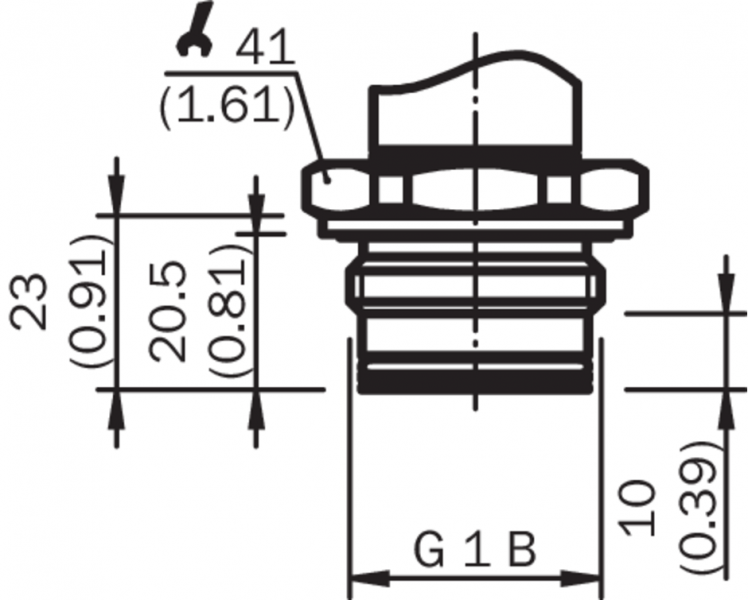

Габаритный чертеж G 1 B без участка охлаждения

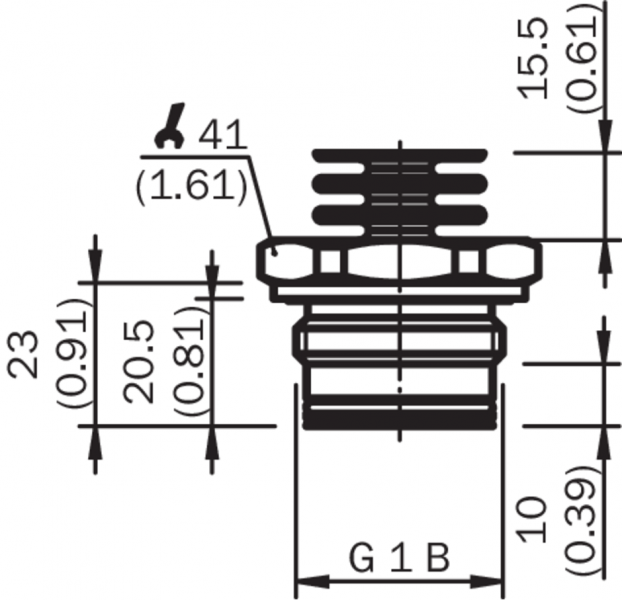

Габаритный чертеж G 1 B с участком охлаждения

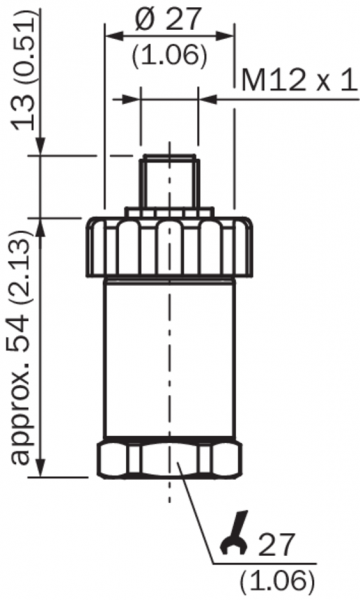

Габаритный чертеж Корпус с круглым штекерным соединителем M12 x 1

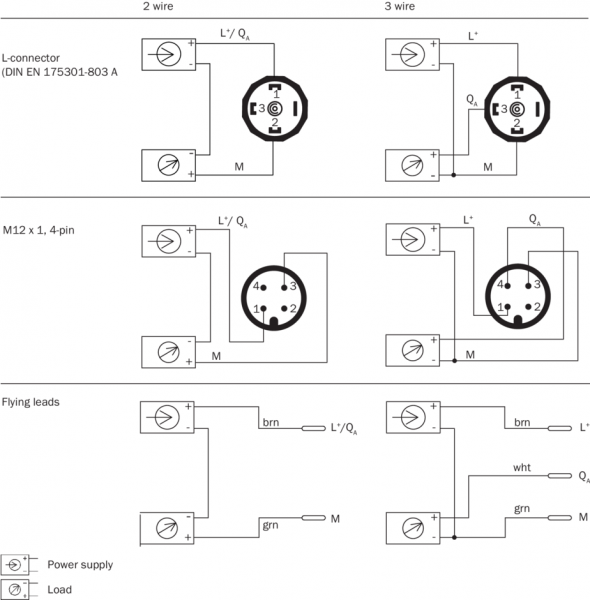

Тип подключения
